Zautomatyzowane żuraw

Rodzaje zautomatyzowanych dźwigów

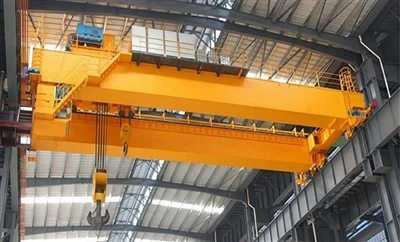

Jednoczelniejszy kontra podwójny

Pojedynczy:Opłacalne dla lżejszych obciążeń (<20 tons).

Podwójnie:Wyższa pojemność, bardziej sztywna w przypadku stosowania ciężkich.

Żuty grupy (żurawy mobilne)

Używane tam, gdzie struktury wsparcia pasa startowego są niedostępne.

Systemy jednoszynowe

Dla ruchu liniowego wzdłuż ustalonej ścieżki (np. Linie montażowe).

Żurawy robotyczne (AI-hipance

Użyj uczenia maszynowego do obsługi obciążenia adaptacyjnego.



Jak działają zautomatyzowane żurawy

Zautomatyzowany ruch

Żuraw podąża wstępnie zaprogramowanymi ścieżkami za pomocąSystemy sprzężenia zwrotnego i pozycjonowania kodera.

Może zintegrować się zSystemy zarządzania magazynami (WMS)LubSystemy wykonania produkcji (MES)dla bezproblemowych operacji.

Kontrola precyzyjna

Servo Motors & VFDS (dyski o zmiennej częstotliwości)Zapewnij płynne przyspieszenie\/zwalnianie.

Wytyczne laserowe lub śledzenie RFIDPomaga w dokładnym umieszczeniu obciążenia (precyzja ± 1 mm w niektórych modelach).

Bezpieczeństwo i czujniki

Obciążenie komórkiZapobiegaj przeciążeniu.

Technologia anty-swaystabilizuje obciążenia podczas ruchu.

Systemy unikania kolizjidla środowisk wielokranowych.

Zdalne monitorowanie i IoT

Zbieranie danych w czasie rzeczywistym dotyczące wydajności, potrzeb konserwacyjnych i wydajności.

Można kontrolować przezHMI (interfejs ludzka), tablety lub oprogramowanie w chmurze.







JakiśZautomatyzowane żurawSkłada się z układów mechanicznych, elektrycznych i sterujących współpracujących ze sobą, aby umożliwić precyzyjne, bezzałogowe obciążenie. Poniżej sąKluczowe elementyktóre składają się na zautomatyzowany system dźwigów górnych:



1. Składniki mechaniczne

A. Struktura mostu i pasa startowego

Dźwigar (-ów) mostu:

Jeden podwodny (lżejsze obciążenia) lub podwójnie obijniejsze (ciężkie).

Wspiera wózek i wciągnik.

Belki pasa startowe:

Zapewnia ścieżkę ruchu dźwigu.

Może byćNajlepsze(zamontowane na szynach) lubwystający(zawieszony na suficie).





B. Mechanizm podnośnika i podnoszenia

Wciągnik elektryczny (lina lub łańcuch):

Podnośniki i obniża obciążenia.

Może obejmowaćSilniki kontrolowane serwotrzewnaniamidla precyzji.

Wózek:

Przesuwa wciągnik w poziomie wzdłuż mostu.



C. End Trucks & Drive System

Wheels & Motors:

Pozwól, aby dźwig podróżował wzdłuż pasa startowego.

Hamulce i skrzynie biegów:

Zapewnij płynne zatrzymanie i kontrolowany ruch.

2. Elektryczne i kontrolne elementy

A. System kontroli automatyzacji

Programowalny kontroler logiki (PLC):

„Mózg” dźwigu, wykonując wstępnie zaprogramowane ruchy.

Zmienne dyski częstotliwości (VFD):

Kontroluj prędkość silnika dla płynnego przyspieszenia\/zwalniania.

Interfejs ludzkiej maszyny (HMI):

Panel dotykowy do wejścia i monitorowania operatora.

B. Systemy czujników i sprzężenia zwrotnego

Enkodery (bezwzględne\/przyrostowe):

Położenie dźwigu do precyzyjnego ruchu.

Ładuj komórki i przełączniki graniczne:

Zapobiegaj przeciążeniu i nadmiernym podróżowaniu.

System anty-sway:

Używa algorytmów, aby zminimalizować huśtawkę obciążenia.

Czujniki unikania kolizji:

Czujniki lidarowe, ultradźwiękowe lub podczerwieni dla środowisk wielofranowych.

C. zasilacz i dystrybucja

Festoon System \/ Budowniki kablowe:

Zapewnia moc poruszających elementów dźwigu.

Obwód awaryjny (e-stop):

Natychmiast zatrzymuje działanie dźwigu w nagłych wypadkach.

3. Oprogramowanie i łączność

A. Oprogramowanie automatyzacji

Wstępnie zaprogramowane ścieżki:

Pozwala na powtarzanie ruchów (np. Pick-and-miejsce).

Zdalne sterowanie i monitorowanie:

Obsługiwane przezWi-Fi, 5G lub IoT przemysłowy.

B. Integracja z systemami zewnętrznymi

System zarządzania magazynami (WMS)

System wykonywania produkcji (MES)

AGV (zautomatyzowane pojazdy z przewodnikiem) i robotyka

.

4. Komponenty bezpieczeństwa

✔ Ochrona przed przeciążeniem- Zapobiega podnoszeniu poza pojemnością.
✔ Przyciski zatrzymania awaryjnego- Podręcznik ręczny dla bezpieczeństwa.
✔ Bezpieczne hamulce- Automatyczne hamowanie, jeśli zasilanie się nie powiedzie.
✔ Ostrzegawcze alarmy i światła- Ostrzega personel podczas pracy.

Podsumowanie kluczowych zautomatyzowanych i ręcznych różnic dźwigu

Część	Ręczny dźwig	Zautomatyzowany dźwig
Kontrola	Joystick\/wisiorek	Oprogramowanie PLC +
Pozycjonowanie	Ręczna regulacja	Enkodery + czujniki
Bezpieczeństwo	Zależne od operatora	Zautomatyzowane czujniki
Integracja	Samodzielne	WMS\/MES\/AGV kompatybilny



​

NASZKICOWAĆ

Główny techniczny





Zalety zautomatyzowanych żuraw

1. Zwiększona wydajność i wydajność

✅ Działanie 24\/7- Bez zmęczenia, w przeciwieństwie do ludzkich operatorów.
✅ Szybsze czasy cyklu- Zoptymalizowane ruchy zmniejszają czas obsługi obciążenia.
✅ Powtarzalna precyzja- Programowalne ścieżki zapewniają stałą dokładność (± 1 mm w niektórych modelach).

2. Zwiększone bezpieczeństwo

✔ Zmniejszony błąd ludzki- Eliminuje ryzyko z obsługi ręcznej.
✔ Unikanie kolizji- Czujniki zapobiegają wypadkom z przeszkodami lub innymi dźwigami.
✔ Ochrona przed przeciążeniem- Automatyczne wyłączenie, jeśli waga przekracza pojemność.

3. Oszczędzanie kosztów

💰 Niższe koszty pracy- wymaga mniej operatorów.
💰 Skrócony przestoje- Konserwacja predykcyjna (IoT) zapobiega awarii.
💰 Efektywność energetyczna- Hamowanie regeneracyjne i zoptymalizowane sterowanie silnikiem oszczędzają energię.

4. Elastyczność i skalowalność

🔧 Łatwe przeprogramowanie- Dostosowuje się do nowych zadań bez zmian mechanicznych.
🔧 Integracja z inteligentnymi fabrykami- działa zAGVS, as\/rs i przemysł 4. 0systemy.

5. Ulepszone obciążenie obciążenia

📦 Technologia anty-sway-Utrzymuje stabilne obciążenie podczas ruchu szybkiego.
📦 Zautomatyzowane pozycjonowanie-Umieszczenie lasera\/RFID dla linii montażowych.



Zastosowania zautomatyzowanych dźwigów

1. Linie produkcyjne i montażowe

Automobilowy:Poruszające się ciała, silniki i komponenty.

Przemysł stalowy:Obsługa cewek, prześcieradeł i stopionego metalu.

Aerozespół:Precyzyjne pozycjonowanie dużych części samolotów.

2. Magazynowanie i logistyka

Zautomatyzowane przechowywanie i pobieranie (AS\/RS)-szybka obsługa palety\/skrzyni.

Centra realizacji e-commerce- Sortowanie i transport towarów.

3. Przemysł ciężkie i budownictwo

Porty i stoczni- Ładowanie\/rozładunek kontenera.

Rośliny górnicze i cementowe- Poruszające surowce, takie jak ruda i wapień.

4. Energia i narzędzia

Elektrownie- Obsługa turbin, generatorów i ciężkich maszyn.

Zespół turbiny wiatrowej- Podnoszenie masywnych ostrzy wirnika.

5. Food & Pharmaceuticals

Środowiska czystego pokoju-Higieniczny, pozbawiony zanieczyszczeń transfer materiałów.

Przemysł napojów- poruszające składniki masowe (np. Beczki, czołgi).





1. Design and Engineering
Zbieranie wymagań:

Obciążenie (np. 10T, 50T, 100T itp.), Zdefiniowano rozpiętość, wysokość podnoszenia i środowisko operacyjne.

Oceniane są potrzeby dostosowywania, takie jak tryby sterowania (wisiorek, bezprzewodowy, kabina) i cechy specjalne (np. Przeciwkołaniowe, ochrona przed przeciążeniem).

Wstępny projekt:

Inżynierowie strukturalni i projektanci dźwigów tworzą początkową konstrukcję dźwigu, w tym główną wiązkę, karetkę końcową, system podnoszenia, system wózka, mechanizm podróży i inne komponenty.

Obliczenia i symulacja:

Obliczenia obciążenia są wykonywane w celu zapewnienia, że ​​dźwig może obsłużyć określoną pojemność.

Analizę elementów skończonych (FEA) można zastosować do symulacji naprężeń i ugięć w strukturze w celu zapewnienia bezpieczeństwa i stabilności.

Szczegółowy projekt:

Po zatwierdzeniu dokonywane są szczegółowe rysunki dla każdej części, w tym główny dźwigar, karetka końcowa, system wciągnika, silniki, systemy sterowania i funkcje bezpieczeństwa.

2. Zamówień materiałowy
Wybór surowców:

Wysokiej jakości materiały, takie jak stal, stal stopowa, kute stal i elementy elektryczne, są pozyskiwane zgodnie ze specyfikacjami.

Materiały są sprawdzane pod kątem certyfikacji jakości i zgodności ze standardami branżowymi (np. ISO, CE).

Pozyskiwanie komponentów:

Standardowe komponenty, takie jak silniki, wciągniki, panele sterowania, przełączniki graniczne i urządzenia bezpieczeństwa, pochodzą od niezawodnych dostawców.

3. Wytwarzanie komponentów
Główny dźwigar:

Cięcie i spawanie stalowych płyt w celu utworzenia dźwigara mostu.

Notarnik jest montowany przez sekcje spawania lub przykręcania, zapewniając, że spełnia wymaganą siłę i precyzję.

Zespół karetki końcowej:

Karetka końcowa jest wytwarzana i montowana w celu trzymania dźwigu na szynach pasa startowego.

Zespoły kół są instalowane, aby zapewnić płynne podróże wzdłuż szyn.

System wciągnika i wózków:

Zespół podnośnika (elektryczny lub manualny) jest montowany, w tym bęben, lina druciana, hak i silnik.

System wózka jest zbudowany do transportu wciągnika przez most, w tym kółka wózka i mechanizmy napędowe.

Mechanizm podróżowania dźwigu:

Koła dźwigowe są zamontowane na wagonach końcowych, zapewniając płynny ruch poziomy.

System napędowy jest instalowany w celu kontroli prędkości podróży.

4. Zgromadzenie dźwigu
Główna instalacja wiązki:

Złożony główny dźwigar jest podnoszony i umieszczony w wagonach końcowych.

Notarnik jest wyrównany w celu zapewnienia integralności strukturalnej.

Instalacja wózka i wciągnika:

System wózka jest zamontowany na głównym dźwigara, a wciągnik jest zamontowany na wózku.

Łańcuch obciążenia lub lina druciana jest instalowana i testowana pod kątem płynnej pracy.

Konfiguracja mechanizmu podróży:

Koła dźwigowe są zamontowane, a mechanizm napędu jest podłączony do systemu sterowania w ruchu poziomym.

5. Instalacja systemu elektrycznego i sterowania
Panel okablowania i sterowania:

Panel sterowania jest zainstalowany i podłączony do zarządzania wszystkimi ruchami dźwigu (podnoszenie, wózek, podróż dźwigowa).

Przełączniki ograniczające, przyciski zatrzymania awaryjnego i alarmy bezpieczeństwa są zintegrowane z systemem sterowania.

Instalacja silnika i przekładni:

Silniki do podnoszenia, podróżowania i wózka są instalowane i podłączone do ich odpowiednich systemów przekładni.

Testowanie systemów sterowania:

Systemy sterowania są sprawdzane, aby zapewnić prawidłową integrację kontroli wisiorku, bezprzewodowego pilota lub opcji kontroli kabiny.

6. Testowanie i kontrola jakości
Testowanie obciążenia:

Żuraw przechodzi testowanie obciążenia statycznego (w celu sprawdzenia stabilności) i testowania obciążenia dynamicznego (aby sprawdzić wydajność operacyjną w rzeczywistych warunkach pracy).

Przełączniki ochrony i ograniczeń są testowane, aby upewnić się, że działają poprawnie.

Testowanie systemu bezpieczeństwa:

Alarmy dźwiękowe i światła, przełączniki graniczne, przyciski zatrzymania awaryjnego i urządzenia bezpieczeństwa są testowane pod kątem funkcjonalności.

Testowanie ruchu:

Wszystkie ruchy, ruchy, ruch wózka, podróż mostu i kontrolę kołysania-są przetestowane w celu sprawnego działania i precyzji.

Testy elektryczne:

Wszystkie komponenty elektryczne są testowane pod kątem właściwego okablowania, uziemienia i komunikacji między systemami.

Dokumentacja i certyfikacja:

Żuraw jest kontrolowany zgodnie z międzynarodowymi standardami bezpieczeństwa i podlega certyfikatowi przez odpowiednie organy (np. CE, ISO).

Przygotowane są certyfikaty testowe dla silników, dźwigów i testowania obciążenia.

7. Ostateczna inspekcja i malowanie
Inspekcja wizualna:

Przeprowadzana jest dokładna kontrola, aby zapewnić, że dźwig spełnia specyfikacje projektowe i wymagania bezpieczeństwa.

Malarstwo:

Żuraw jest malowany wysokiej jakości powłokami przeciwkorozji, aby chronić je przed warunkami środowiskowymi.

Oznaczanie i etykietowanie:

Etykiety bezpieczeństwa, ostrzeżenia i oznaczenia pojemności są stosowane do dźwigu w celu właściwej identyfikacji.

8. Dostawa i instalacja
Wysyłka:

Żuraw jest starannie zdemontowany w częściach transportowych (w razie potrzeby) i wysyłany do lokalizacji klienta.

Instalacja:

Żuraw jest instalowany na miejscu, a wszystkie połączenia (moc, mechaniczna, kontrola).

Ostateczne uruchomienie:

Żuraw jest zlecany przez przeprowadzanie go przez szereg testów operacyjnych, aby upewnić się, że działa poprawnie.

Szkolenie operatora jest przeprowadzane, jeśli to konieczne, w celu bezpiecznego i wydajnego wykorzystania.

9. Wsparcie po instalacji
Szkolenie klienta:

Szkolenie operatora na temat bezpiecznego i skutecznego korzystania z dźwigu.

Harmonogram konserwacji:

Zapewnienie planu konserwacji dalszej działalności dźwigu, w tym regularnych inspekcji, smarowania i testowania.

Wsparcie po sprzedaży:

Oferowanie części zamiennych, rozwiązywania problemów i usług naprawczych.

Widok warsztatów:

Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowano zainstalować, a szybkość automatyzacji całej linii produktu osiągnęła 85%.
