Konstrukcje Stalowe
Co to są konstrukcje stalowe?
Budynek stalowy to konstrukcja metalowa wykonana ze stali jako podpora wewnętrzna i okładzina zewnętrzna, w przeciwieństwie do budynków o konstrukcji stalowej, w których zazwyczaj stosuje się inne materiały na podłogi, ściany i przegrody zewnętrzne. Budynki stalowe są wykorzystywane do różnych celów, w tym do przechowywania, pomieszczeń do pracy i pomieszczeń mieszkalnych. Dzielimy je na określone typy w zależności od sposobu ich wykorzystania. Stal jest jednym z najczęściej stosowanych materiałów budowlanych we współczesnym budownictwie. Nie da się stworzyć mocnego fundamentu budynku bez użycia stali, która nadaje budynkowi wytrzymałość na klęski żywiołowe, takie jak trzęsienia ziemi.
Zalety konstrukcji stalowych
Nowoczesny design i swoboda twórcza:Architekci mogą puścić wodze fantazji artystycznej, zachowując jednocześnie możliwość zaprojektowania i zbudowania mocnego i trwałego budynku. Zdolność stali do rozciągania na większe odległości za pomocą stalowych belek stropowych to jedna z najbardziej oczywistych korzyści wynikających z zastosowania stalowej ramy w budynku.
Siła i trwałość:Elementy ze stali konstrukcyjnej są mocniejsze i lżejsze niż elementy wykonane z betonu nośnego czy drewna. Konstrukcja ze stali nośnej jest o 30–50 procent lżejsza niż jej drewniany odpowiednik. Dzięki temu konstrukcja budynków stalowych jest mocniejsza niż konwencjonalne budynki drewniane lub betonowe.
Łatwy i szybki w montażu:Wewnątrz zakładu produkcyjnego/fabryki produkcyjnej części stalowe budynków stalowych są wstępnie produkowane zgodnie z konkretnymi wymaganiami i wysyłane w stanie gotowym do montażu. W ten sposób znacznie wydłuża się czas budowy. Dzięki temu w krótszym niż przeciętny czasie możliwa jest realizacja projektów o dużej skali.
Wszechstronny:Stal jest bardzo elastyczna, ponieważ można ją formować w niemal dowolną formę, co czyni ją atrakcyjną alternatywą również dla budynków mieszkalnych i komercyjnych. W przypadku dużych rozpiętości i ciężkich konstrukcji, które mieszczą wszystkie formy konstrukcji przemysłowych, zdecydowanie zaleca się konstrukcję stalową.
Dlaczego właśnie my?
Wysoka jakość
Nasze produkty są produkowane lub wykonywane według bardzo wysokich standardów, przy użyciu najlepszych materiałów i procesów produkcyjnych.
Bogate doświadczenie
Dbając o ścisłą kontrolę jakości i uważną obsługę klienta, nasz doświadczony personel jest zawsze dostępny, aby omówić Twoje wymagania i zapewnić pełną satysfakcję klienta.
Kontrola jakości
Posiadamy profesjonalny personel monitorujący proces produkcyjny, kontrolujący produkty i zapewniający, że produkt końcowy spełnia wymagane standardy, wytyczne i specyfikacje poziomu jakości.
Całodobowy serwis internetowy
Staramy się odpowiadać na wszelkie zgłoszenia w ciągu 24 godzin, a nasze zespoły są zawsze do Państwa dyspozycji w przypadku jakichkolwiek sytuacji awaryjnych.
Rodzaje konstrukcji stalowych

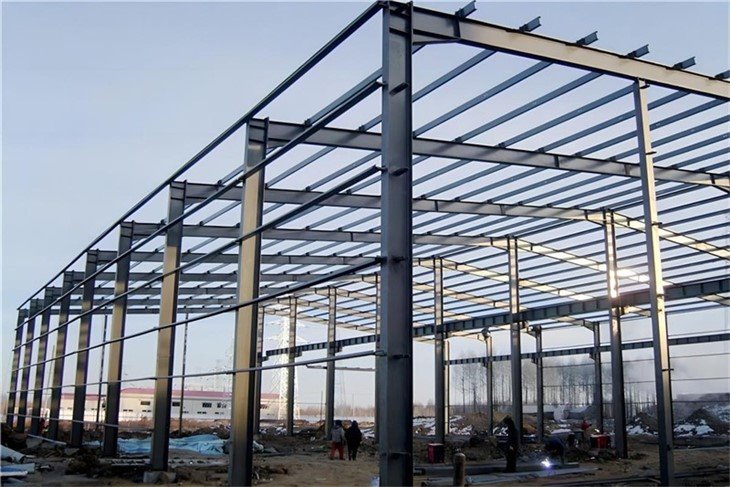

Stalowa rama portalowa składa się z walcowanych na gorąco lub spawanych profili stalowych, formowanej na zimno stali C/Z i rur stalowych jako głównych elementów przenoszących siły i przyjmuje lekką konstrukcję dachu i ścian. Rama portalowa jest najpowszechniejszą formą lekkiej konstrukcji stalowej. Sztywna rama portalowa to konstrukcja ze sztywno połączonymi belkami i słupami. Charakteryzuje się prostą konstrukcją, lekkością, rozsądnym naprężeniem i prostą konstrukcją. Dlatego jest szeroko stosowany w budynkach przemysłowych, handlowych, rolniczych i instytucjonalnych.
Stalowa konstrukcja ramowa składa się z belek i kolumn, które wytrzymują obciążenia pionowe i poziome. Słupy, belki, stężenia i inne elementy są połączone na sztywno lub zawiasowo, tworząc elastyczny układ i tworząc większą przestrzeń. Jest szeroko stosowany w budynkach wielopiętrowych, wielopiętrowych, superwysokich, komercyjnych budynkach biurowych, centrach konferencyjnych itp.
Stalowa konstrukcja kratownicowa składa się z kilku prętów zamocowanych zawiasowo na obu końcach każdego pręta. Można go podzielić na kratownicę płaską i kratownicę przestrzenną. Zgodnie z sekcją części można ją podzielić na kratownicę rurową i kratownicę stalową kątową. Kratownica składa się zazwyczaj z pasa górnego, pasa dolnego, pręta pionowego, środnika ukośnego i podpory między kratownicami. Stal zastosowana w kratownicach jest mniejsza niż w przypadku belek ze środnikiem pełnym, ciężar konstrukcyjny jest mniejszy, a sztywność większa. Zaletą kratownicy stalowej jest to, że służy do tworzenia bardziej znaczących elementów o mniejszych przekrojach. Jest często stosowany w dachach, mostach, wieżach telewizyjnych, masztach, morskich platformach wiertniczych i korytarzach wież budynków przemysłowych i cywilnych.
Zgodnie z określoną zasadą konstrukcja kraty składa się z wielu prętów poddawanych niewielkim naprężeniom przestrzennym, jest lekka, ma dużą sztywność i zapewnia doskonałą odporność sejsmiczną. Służy jako sala gimnastyczna, sala wystawowa i hangar lotniczy.
Konstrukcje stalowe cienkościenne formowane na zimno to gotowe wyroby stalowe o różnych kształtach przekrojów, gięte z blach lub taśm stalowych o grubości od 1,5 do 6 mm w stanie zimnym. Stal formowana na zimno to ekonomiczny przekrój lekkiej, cienkościennej stali, znanej jako stalowe profile formowane na zimno lub na zimno. W budynkach przemysłowych, cywilnych i rolniczych cienkościenne stalowe konstrukcje budowlane mogą wykonywać różne konstrukcje i komponentów, takich jak wiązary dachowe, sztywne ramy, kraty, płatwie, belki ścienne i kolumny.
Skład konstrukcji ramy stalowej
W przypadku konstrukcji ramy stalowej, wraz ze wzrostem warstw i wysokości oraz przenoszeniem znacznego obciążenia pionowego, wymagania dotyczące wytrzymałości bocznej stają się główną charakterystyką nośną ramy. System konstrukcji ramy stalowej jest ogólnie podzielony na konstrukcję ramy, konstrukcję usztywniającą ramy, ramę konstrukcja ściany ścinanej i konstrukcja rury ramy.
Struktura ramy
Rama składa się ze słupów i belek przenoszących siły pionowe i boczne. W kolumnach stalowych zazwyczaj stosuje się kolumny stalowe w kształcie litery H, kolumny stalowe w kształcie skrzynki lub kolumny betonowe z rur stalowych.
Konstrukcja ściany szkieletowej
Podobna do konstrukcji usztywniającej ramy, z tą różnicą, że stężenie to zastępuje się ścianą ścinaną, aby wytrzymać siły boczne. Ściana usztywniająca jest zwykle płytą betonową, płytą stalową lub konstrukcją zespoloną stalowo-betonową o lepszej sztywności bocznej niż stężenie. Jest bardziej elastyczny w układzie i nadaje się do wyższych konstrukcji budowlanych.
Konstrukcja usztywniająca ramy
Rama składa się ze słupów i belek, a pomiędzy słupami znajdują się stężenia zapobiegające siłom bocznym.
Konstrukcja rurowa ramy
Konstrukcja składa się zazwyczaj z żelbetowej rury rdzeniowej i stalowej ramy z pierścieniem zewnętrznym. W formie systemu zastosowano ramy z czystej stali w kierunku poziomym i rozmieszczono odpowiednią liczbę pionowych stężeń międzykolumnowych w kierunku wzdłużnym, aby wzmocnić sztywność wzdłużną i zmniejszyć ilość stali użytej w ramie i tworzą większą przestrzeń.
Konstrukcje stalowe a beton zbrojony
Gospodarka
W stalowych konstrukcjach budowlanych zastosowano zaawansowane projektowanie, technologię przetwarzania i metody produkcji na dużą skalę, aby znacznie obniżyć koszty. Jednocześnie prosty i szybki montaż pozwala zaoszczędzić wiele kosztów budowy i umożliwia przedsiębiorstwom lub deweloperom szybsze wprowadzenie ich do produkcji. Tradycyjne budynki żelbetowe charakteryzują się wysokimi kosztami budowy cywilnej i długim okresem budowy. Koszt jest podatny na nieprzewidywalne czynniki, takie jak klęski żywiołowe, budowa zimą i pory deszczowe oraz rosnące ceny materiałów.
Harmonogram budowy
Budynek o konstrukcji stalowej można szybko dostarczyć i zamontować. Oczekuje się, że instalacja zostanie ukończona w ciągu czterech lub pięciu miesięcy od podpisania umowy i zima nie będzie miała na nią wpływu. Tempo budowy tradycyjnych konstrukcji żelbetowych jest powolne, a okres budowy może sięgać 8-10 miesięcy lub dłużej.
Nośność
Ciężar budynku o konstrukcji stalowej stanowi zwykle jedynie 1/6 jego projektowej nośności. Znaczenie elementów jest znacznie mniejsze niż elementów żelbetowych. W tradycyjnych budynkach żelbetowych ciężar konstrukcji jest często równy projektowanej nośności, a prefabrykowane elementy są ciężkie i wymagają sprzętu do podnoszenia.
Podstawowy koszt
Ze względu na niewielką wagę budynku o konstrukcji stalowej siła reakcji na dole kolumny jest niewielka, co pozwala zaoszczędzić wiele kosztów leczenia fundamentów. Tradycyjne budynki żelbetowe wymagają skomplikowanej obróbki fundamentów ze względu na ich złożony ciężar własny. Ponad połowa całkowitego kosztu konstrukcji zostanie przeznaczona na fundamenty w gruntach o złej jakości.
Odporność na wstrząsy
Budynki o konstrukcji stalowej przed zniszczeniem ulegają dużym odkształceniom, które łatwo jest wykryć i uniknąć. Jednocześnie konstrukcja stalowa ma doskonałe właściwości sejsmiczne dzięki lekkości i właściwościom mechanicznym połączeń. Tradycyjne budynki żelbetowe opierają się na materiałowych właściwościach betonu. W porównaniu z lekkimi konstrukcjami stalowymi budynki żelbetowe są bardziej podatne na kruche zniszczenia, a ich właściwości sejsmiczne są znacznie niższe niż budynki o konstrukcji stalowej.
Duża przestrzeń i rozkład pomieszczeń
Przestrzeń wewnętrzna budynku o konstrukcji stalowej jest przestronna, a rozpiętość sięga aż 60m. Można go stosunkowo szybko rozbudowywać i przebudowywać, a także elastycznie układać różne rurociągi przemysłowe. Rozpiętość tradycyjnych budynków żelbetowych jest ograniczona, a aby osiągnąć rozpiętość większą niż 15m, należy zastosować technologię sprężania. Układ przestrzeni wewnętrznej jest ograniczony, z wieloma kolumnami i dużymi odpadami przestrzennymi. Po jego ukończeniu trudniej jest przekonać się do jego struktury. Projekt konstrukcyjny jest bardziej skomplikowany we współpracy z innymi zawodami.
Mobilność
Śruby mogą łączyć budynek o konstrukcji stalowej, można je łatwo zdemontować, przenieść i zmontować bez większych wydatków, a także zapewniają mobilność mięśni. W tradycyjnych budynkach żelbetowych nie ma możliwości poruszania się.
Jakie są cechy konstrukcji stalowej
Konstrukcje stalowe wykorzystują stal, a stal ma stosunkowo wysoką wytrzymałość. W porównaniu z betonowymi konstrukcjami budowlanymi lub drewnianymi konstrukcjami budowlanymi, jego współczynnik gęstości jest stosunkowo niski. W tych samych warunkach obciążenia waga jest mniejsza i stosunkowo wygodniej jest instalować i transportować. Odpowiednimi miejscami są konstrukcje o stosunkowo dużych wysokościach i dużych rozpiętościach oraz posiadające dobrą nośność.
Teel ma pewną odporność na uderzenia, a materiał jest stosunkowo jednolity. Domy budowane z takich materiałów charakteryzują się stosunkowo wysokim współczynnikiem bezpieczeństwa. Co więcej, konstrukcję stalową można wyprodukować w fabryce, a następnie dostarczyć na miejsce montażu, dzięki czemu wydajność produkcji i szybkość montażu są stosunkowo szybkie.
Jednak tego rodzaju konstrukcja stalowa ma wadę, to znaczy łatwo ulega korozji w wilgotnym środowisku i należy ją regularnie rdzewieć. Lub wcześniejsze cynkowanie może zwiększyć jego odporność na korozję.
Proces budowy konstrukcji stalowej
Ogólnie rzecz biorąc, proces budowy konstrukcji stalowych jest mniej więcej taki sam. Biorąc za przykład budynek fabryki konstrukcji stalowych, proces budowy obejmuje głównie projektowanie konstrukcji stalowej - układanie konstrukcji - śruby osadzone w betonie fundamentowym - obróbkę i produkcję konstrukcji stalowej - montaż belek dźwigowych - montaż belek stalowych - więźby dachowe, panele dachowe i panele okapowe montaż - montaż paneli ściennych -malowanie konstrukcji stalowej
Projekt konstrukcji stalowej
Projektant dostosowuje plan projektowy dla właściciela w oparciu o jego potrzeby, w połączeniu z powierzchnią i budżetem oraz wymaga od odpowiednich jednostek weryfikacji rysunków. Rysunki projektów konstrukcji stalowych obejmują głównie rysunki projektów architektonicznych, rysunki konstrukcji stalowych itp.
Układanie konstrukcji
Zgodnie z wymaganiami projektowymi i wymaganiami rysunkowymi należy współpracować z jednostką inżynieryjną w celu sprawdzenia i zatwierdzenia elewacji i osi. Następnie określ położenie każdej stalowej kolumny na betonie fundamentowym, aby ułatwić późniejszą budowę.
Śruby osadzone w betonie fundamentowym
Dokładnie sprawdź rozmiar, długość i położenie śrub, a następnie przymocuj i opuść śruby. Jednocześnie należy pamiętać, że podczas wylewania betonu należy zwrócić uwagę, czy ma to wpływ na położenie śrub i w razie potrzeby zlecić to komuś. Po zakończeniu wylewania pozostały beton na śrubach należy na czas oczyścić.
Obszar zastosowań konstrukcji stalowych
Most
Stal jest popularnym materiałem do budowy mostów, ze względu na dużą wytrzymałość i trwałość. Mosty stalowe można zaprojektować tak, aby wytrzymywały duże obciążenia i ekstremalne warunki pogodowe. Istnieje wiele mostów stalowych, takich jak mosty kratowe, mosty podwieszone, mosty z dźwigarami skrzynkowymi, mosty łukowe, mosty dla pieszych i tak dalej. Konstrukcje stalowe są w stanie wytrzymać duże odległości i zapewnić bezpieczną i niezawodną infrastrukturę transportową.
Wysokie budynki
Konstrukcje stalowe są powszechnie stosowane przy wznoszeniu budynków wysokościowych, ze względu na ich wytrzymałość i zdolność do przenoszenia dużych obciążeń. Stal można wykorzystać do tworzenia wysokich, otwartych przestrzeni bez konieczności stosowania kolumn lub innych elementów konstrukcyjnych, które mogą zasłaniać widok lub utrudniać ruch. Stal jest często używana jako główna rama konstrukcyjna wieżowców. Ramy stalowe można prefabrykować poza placem budowy i szybko montować, co pozwala skrócić czas budowy i zmniejszyć koszty pracy. Stal można również stosować do budowy podłóg stalowych, systemów okładzin, schodów i wind, systemów dachowych i tak dalej.
Stadiony i areny
Konstrukcje stalowe są powszechnie stosowane przy budowie stadionów i aren ze względu na ich zdolność do utrzymywania dużych rozpiętości i zapewniania niezakłóconego widoku na boisko lub scenę. Stal można również wykorzystać do tworzenia unikalnych i efektownych wizualnie elementów architektonicznych, takich jak dachy wspornikowe lub fasady zakrzywione. Stal jest stosowana nie tylko w ramach konstrukcyjnych i systemach dachowych, ale stal jest również wykorzystywana do budowy tarasów do siedzenia, fasad, konstrukcji hal itp. NA. Ogólnie rzecz biorąc, konstrukcje stalowe są w stanie zapewnić bezpieczne i niezawodne obiekty sportowe i rozrywkowe, które spełniają wymagania współczesnej publiczności.
Infrastruktura transportowa
Konstrukcje stalowe są powszechnie stosowane w infrastrukturze transportowej, takiej jak dworce kolejowe i lotniska. Stal można wykorzystać do tworzenia dużych, otwartych przestrzeni, które są w stanie pomieścić dużą liczbę ludzi i pojazdów. Oprócz mostów stal można wykorzystać do budowy tuneli, torów kolejowych, oznakowań i sygnalizacji świetlnej, ścian oporowych i ekranów dźwiękowych itp. .
Infrastruktura wodno-ściekowa
Konstrukcje stalowe są powszechnie stosowane w infrastrukturze wodno-ściekowej, takiej jak stacje uzdatniania wody i zbiorniki magazynowe. Stal jest w stanie wytrzymać działanie agresywnych środków chemicznych i środowiska korozyjnego występujące w tych obiektach, dzięki czemu jest trwałym i trwałym materiałem do stosowania w infrastrukturze wodno-ściekowej.
Należy zadbać o to, aby elementy stalowe dotarły na plac budowy w odpowiednim czasie i zostały odpowiednio ułożone
W porównaniu z innymi projektami plac budowy projektów budowlanych jest bardzo mały, co jeszcze bardziej utrudnia zapewnienie jakości projektu i bezpieczeństwa każdego operatora budowy. W związku z tym pewne powszechne niepożądane zjawiska następują jedno po drugim. Na budowach awaryjnych pilnie potrzebne są określone materiały budowlane dotyczące konstrukcji stalowych, ale są one zastępowane przez te, które nie są pilnie potrzebne. Proces szperania w poszukiwaniu materiałów na konstrukcje stalowe jest łatwy do przeprowadzenia. Nieuniknione uszkodzenia materiałów wpływają również na normalny przebieg różnych procesów budowlanych na placu budowy. Uszkodzenia elementów stalowych opóźniają także efektywny przebieg okresu budowy, co ma ogromny wpływ na projekt, dlatego musimy zadbać o bezpieczeństwo elementów stalowych. Terminowe wprowadzanie i rozsądne układanie.
Wybór żurawia wieżowego
Podczas budowy wieżowców żurawie wieżowe można zobaczyć wszędzie, ale dobór, demontaż i montaż żurawi wieżowych również powinny być ściśle przeprowadzane, a lokalizację samego żurawia wieżowego należy określić zgodnie z rzeczywistymi warunkami na miejscu. Wybierając dźwig wieżowy, możesz dać pierwszeństwo wyborowi dźwigu wspinaczkowego, ponieważ jego koszt wynajmu jest bardzo niski w porównaniu do kosztów innych typów, a korzystanie z dźwigu wspinaczkowego pozwala również zaoszczędzić na kosztach konserwacji. Złożone wzmocnienia na każdym piętrze znacznie zwiększyły stopień swobody żurawia podczas pracy i eksploatacji. Żurawie wieżowe wspinające się nie są tak rygorystyczne, jak inne typy żurawi wieżowych, jeśli chodzi o możliwości żurawi, którym odpowiadają. Z różnych perspektyw oszczędności i wygody wybór żurawia wieżowego wspinaczkowego jest bardzo ekonomiczny.
Kontrola dokładności pomiarów komponentów
W przypadku montażu komponentów należy osiągnąć wymaganą dokładność pomiaru, w przeciwnym razie w procesie kompletacji i użytkowania wystąpią nieoczekiwane warunki naprężenia i uszkodzenia, dlatego należy to zrobić najlepiej, jak to możliwe podczas instalacji. , zapewniając wysoką dokładność dostosowaną do potrzeb konstrukcji budowlanych. Podczas procesu instalacji każdy element i element instalacji muszą zostać dokładnie zmierzone, a po zakończeniu budowy należy przeprowadzić ścisłą kontrolę jakości, aby osiągnąć rolę nadzoru i zasadniczo zapewnić bezpieczeństwo i wydajność całego procesu budowy. Ponadto pomiar pionowości i osi musi być również dość dokładny, co również odgrywa dużą rolę w ostatecznej kontroli dokładności komponentu.
Podnoszenie konstrukcji stalowych
Podnoszenie elementów stalowych można uznać za jedną z najbardziej krytycznych procedur w projektach konstrukcji stalowych, ponieważ szybkość i równowaga całego procesu podnoszenia będą miały bezpośredni wpływ na jakość podnoszenia, co będzie miało również ogromny wpływ na cała konstrukcja projektu. Przed podniesieniem konstrukcji stalowej należy przeprowadzić szczegółową analizę kształtu i konstrukcji samego elementu oraz dokonać jego podniesienia odpowiednią metodą podnoszenia, aby uniknąć uszkodzenia elementu w tym łączniku z przyczyn zewnętrznych np. budowa. Dlatego na rzeczywistym placu budowy należy wykorzystać różne rzeczywiste warunki na placu budowy jako podstawę, aby osiągnąć podział i efektywne wykorzystanie otaczającego środowiska i warunków oraz aby uniknąć wzajemnego zakłócania się każdego procesu i łącza.
Spawanie konstrukcji stalowych
Jeśli chodzi o wznoszenie konstrukcji stalowych w projektach budowlanych, obowiązują bardzo rygorystyczne wymagania dotyczące czasu budowy, jakości i postępu. W szczególności niektóre konstrukcje budowlane są dość złożone, co wymaga dużej ilości pracy i stwarza problemy dla konstruktorów. Bardzo trudny w konstrukcji. Podczas spawania należy ściśle przestrzegać wymagań procesu. Na płaszczyźnie odpowiednie części należy zespawać w promieniowej kolejności konstrukcyjnej od środka do otoczenia; w kierunku pionowym spawanie należy wykonywać ściśle w kolejności od góry, od dołu i od środka; gdy dwie kolumny są ze sobą połączone, należy zachować tę samą temperaturę, jednakową prędkość, aby po spawaniu spełnić wymagania wytrzymałościowe.
Często zadawane pytania
P: Czy taniej jest budować ze stali?
P: Jaka jest różnica między budynkiem metalowym a budynkiem stalowym?
P: Jakie jest znaczenie budownictwa stalowego?
P: Czy stal jest lepsza od betonu?
P: Co jest lepsze aluminium czy stal?
P: Jaki rodzaj stali stosuje się w budynkach stalowych?
P: Dlaczego ludzie używają stali w budynkach?
P: Dlaczego warto wybrać budynki stalowe?
P: Co jest tańszą stalą czy betonem?
P: Co wytrzyma dłużej stal czy beton?
P: Jakiej stali używa się do budowy drapacza chmur?
P: Która stal jest najlepsza dla budownictwa?
P: Jaka jest najczęściej stosowana stal w budownictwie?
P: Dlaczego stal jest dobra na drapacze chmur?
P: Dlaczego stal jest dobra na trzęsienia ziemi?
P: Czy stal jest dobrym materiałem budowlanym?
P: Dlaczego stal jest lepsza w budownictwie od kamienia?
P: Dlaczego stal jest lepsza w budownictwie niż żelazo?
P: Dlaczego stal jest lepsza od betonu?
P: Dlaczego używamy stali zamiast betonu?
