Suwnica pomostowa



Suwnica pomostowa, znana również jako suwnica pomostowa, to rodzaj sprzętu podnoszącego, który jest szeroko stosowany w różnych gałęziach przemysłu do transportu materiałów. Jest zaprojektowana do poziomego przemieszczania ciężkich ładunków w przestrzeni roboczej, zazwyczaj w zakładach produkcyjnych, magazynach i warsztatach.

2. Suwnica pomostowa składa się z równoległych torów jezdnych z ruchomym mostem rozciągającym się nad szczeliną. Mechanizm podnoszący, znany jako wciągnik, jest zamontowany na moście. Suwnica działa poprzez przesuwanie mostu wzdłuż torów jezdnych, a wciągnik porusza się wzdłuż mostu, zapewniając trójwymiarowy ruch ładunków w obszarze operacyjnym dźwigu.

3. Wybierając suwnicę, weź pod uwagę takie czynniki, jak udźwig, rozpiętość, wysokość podnoszenia, prędkość i konkretne wymagania Twojej działalności. Prawidłowa instalacja i konserwacja są kluczowe dla zapewnienia długowieczności i bezpiecznej pracy suwnicy.

4. Wprowadzenie to przedstawia podstawową wiedzę na temat suwnic, podkreślając ich znaczenie w różnych zastosowaniach przemysłowych.

Maksymalna wysokość podnoszenia: 20m

Gwarancja: 1 rok

Waga (kg):500 kg

Moment podnoszenia znamionowy:20-500kN

Maksymalne obciążenie: 2,5 t

Rozpiętość: 35m

Moc: AC 220-690V 50Hz

temperatura pracy:-33~46 stopni

kontrola prędkości: Rezystancja/Konwersja częstotliwości/Regulator

1. Belka główna

1. Belka główna, znana również jako dźwigar mostowy lub dźwigar suwnicy, jest kluczowym elementem suwnicy pomostowej. Odgrywa ona kluczową rolę w podtrzymywaniu ładunku i ułatwianiu ruchu wciągnika i wózka wzdłuż rozpiętości suwnicy.

2. Oto szczegółowy opis belki głównej: Funkcja: Belka główna służy jako główny element konstrukcyjny, który rozciąga się na odległość między torami jezdnymi dźwigu. Przenosi ciężar ładunku podnoszonego przez wciągarkę oraz ciężar samej wciągarki i wózka. Belka odpowiada za równomierne rozłożenie tych obciążeń na torach jezdnych, zapewniając stabilną i bezpieczną pracę.

Podwójna belka:

Konstrukcja: Składa się z dwóch równoległych belek z wózkiem poruszającym się po szynach zamontowanych na górze dźwigarów. Wciągnik może być zamontowany nad dźwigarami lub między nimi.

Zastosowania: Zaprojektowane do dużych obciążeń, większych rozpiętości i większych wysokości podnoszenia. Powszechnie stosowane w dużych obiektach przemysłowych, hutach i stoczniach.

Zalety: Większa ładowność, większa stabilność, lepsza wysokość haka i większa elastyczność w pozycjonowaniu wciągnika.

3. Podsumowując, belka główna suwnicy pomostowej jest podstawowym elementem, który wspiera operacje podnoszenia dźwigu, zapewniając niezbędną wytrzymałość i stabilność, aby można było bezpiecznie i wydajnie podnosić ciężkie ładunki.

System podnoszenia

System podnoszenia suwnicy pomostowej to mechanizm, który umożliwia dźwigowi podnoszenie, opuszczanie i przenoszenie ciężkich ładunków. System ten jest kluczowy dla działania dźwigu i został zaprojektowany w celu zapewnienia bezpiecznego i wydajnego przenoszenia materiałów.

Główne elementy układu podnoszącego obejmują wciągnik, wózek, linę stalową lub łańcuch i różne mechanizmy sterujące. Takie jak:

Wciągnik:

Funkcja: Wciągarka jest głównym elementem odpowiedzialnym za podnoszenie i opuszczanie ładunku. Przekształca energię elektryczną w energię mechaniczną, aby przemieszczać ładunek w pionie.

Lina lub łańcuch stalowy:

Lina stalowa: Liny stalowe wykonane są ze splecionych ze sobą włókien drutu stalowego. Są mocne, trwałe i wytrzymują duże obciążenia przy minimalnym rozciąganiu.

Łańcuch: Wykonany z metalowych ogniw, łańcuchy są zazwyczaj używane do lżejszych operacji podnoszenia. Łańcuchy są bardzo wytrzymałe i mniej podatne na splątanie lub załamanie niż liny stalowe.

3. System podnoszenia suwnicy pomostowej jest stosowany w różnych gałęziach przemysłu, m.in. w produkcji, transporcie, budownictwie i logistyce, do podnoszenia ładunków od małych elementów po duże, ciężkie maszyny.

4. Podsumowując, system podnoszenia suwnicy pomostowej jest złożonym, ale istotnym elementem, który umożliwia suwnicy wykonywanie jej podstawowej funkcji przenoszenia ciężkich ładunków. Jej konstrukcja, działanie i konserwacja mają kluczowe znaczenie dla zapewnienia bezpieczeństwa i wydajności operacji suwnicy.

3. Belka końcowa

1. Belka końcowa suwnicy pomostowej, zwana również wózkiem końcowym, jest kluczowym elementem podtrzymującym belkę mostu (belkę główną) i umożliwiającym suwnicy poruszanie się po torach jezdnych.

2. Oto szczegółowy opis jego funkcji, typów i kwestii projektowych:

Funkcje belki końcowej:

Wsparcie i stabilność:Belka końcowa podtrzymuje końce dźwigara mostu i zapewnia jego stabilność i wyrównanie podczas ruchu wzdłuż pasów startowych.

Ruch:Umieszcza się w nim koła lub rolki, które umożliwiają poziome przesuwanie się całego mostu suwnicy wzdłuż belek toru jezdnego.

Dystrybucja obciążenia:Pomaga rozłożyć obciążenie z dźwigara mostu na belki pasa startowego, zapewniając równomierne rozłożenie ciężaru i stabilność podczas pracy.

Rodzaje belek końcowych:

NaprawiłKoniecBelki:

Konstrukcja: Belka końcowa jest sztywno przymocowana do dźwigara mostu i nie posiada żadnych ruchomych części umożliwiających regulację.

Zastosowania: Nadaje się do zastosowań, w których położenie dźwigu na torze jezdnym jest stałe lub wymaga minimalnej regulacji.

Zagadnienia projektowe:

Nośność:

Belka końcowa musi być zaprojektowana tak, aby wytrzymać maksymalne obciążenie dźwigu, wliczając ciężar dźwigara mostu i podnoszonego ładunku.

Prawidłowy dobór rozmiaru i wzmocnienie są niezbędne, aby zapewnić stabilność i bezpieczeństwo.

Zgodność z pasem startowym:

Koła lub rolki muszą być kompatybilne z belkami lub szynami pasa startowego, aby zapewnić płynny ruch i zapobiec zużyciu lub uszkodzeniu.

Dokładne ustawienie względem pasa startowego jest kluczowe dla prawidłowego działania.

3. Podsumowując, belka końcowa suwnicy pomostowej jest kluczowym elementem, który podtrzymuje most suwnicy i ułatwia poziomy ruch wzdłuż toru startowego. Jej konstrukcja i konserwacja są kluczowe dla ogólnej wydajności, stabilności i bezpieczeństwa suwnicy.











4.Mechanizm jazdy dźwigu

1. Mechanizm jezdny suwnicy pomostowej to system, który umożliwia całemu mostowi suwnicy (lub belce głównej) poruszanie się poziomo wzdłuż belek toru jezdnego. Mechanizm ten jest niezbędny do pozycjonowania suwnicy w obszarze operacyjnym i ułatwiania przemieszczania ładunków w różnych częściach przestrzeni roboczej.

2. Elementy mechanizmu jezdnego dźwigu:

Belki końcowe (wózki czołowe):

Funkcja: Wózki końcowe, znane również jako belki końcowe, to konstrukcje zamontowane na obu końcach mostu suwnicy. Podtrzymują most i mieszczą koła lub rolki, które poruszają się po belkach pasa startowego.

Projekt: Zwykle obejmuje ramę, koła lub rolki, łożyska, a czasem mechanizm napędowy

Koła/Rolki:

Funkcja: Koła lub rolki zamontowane na wózkach końcowych umożliwiają przesuwanie się mostu suwnicy wzdłuż belek jezdnych. Przenoszą ciężar suwnicy i jej ładunku, ułatwiając płynny ruch poziomy.

Mechanizm napędowy:

Funkcja: Zapewnia moc do ruchu dźwigu wzdłuż pasa startowego. Może to być silnik elektryczny podłączony do układu przekładni.

3.Zastosowania:

Produkcja: Do przemieszczania materiałów i komponentów wzdłuż linii produkcyjnych.

Magazyny: służą do obsługi i zmiany położenia składowanych towarów.

Budownictwo: Do ​​przemieszczania ciężkich materiałów budowlanych na placu budowy.

Wysyłka i odbiór: Załadunek i rozładunek dużych przesyłek.

4. Podsumowując, mechanizm jezdny suwnicy pomostowej jest zaprojektowany w celu ułatwienia poziomego ruchu mostu suwnicy wzdłuż belek toru jezdnego. System ten obejmuje wózki końcowe, koła lub rolki, mechanizm napędowy i układ sterowania, które współpracują ze sobą, aby umożliwić precyzyjną i wydajną obsługę materiałów. Regularna konserwacja i prawidłowa obsługa są niezbędne do zapewnienia niezawodności i bezpieczeństwa mechanizmu jezdnego suwnicy.

5.Mechanizm jazdy wózka

Mechanizm jezdny wózka suwnicy pomostowej odpowiada za przemieszczanie wciągnika poziomo przez dźwigar mostu suwnicy (belkę główną). Mechanizm ten umożliwia suwnicy dokładne pozycjonowanie ładunku w obszarze operacyjnym.

Elementy mechanizmu jezdnego wózka:

Rama wózka:

Funkcja: Rama jest elementem konstrukcyjnym, w którym mieści się i podtrzymuje wciągnik oraz inne powiązane mechanizmy.

Koła/rolki wózka:

Funkcja: Koła lub rolki zamontowane na ramie wózka umożliwiają poruszanie się wózka wzdłuż belki mostu. Zapewniają płynny ruch i dźwigają ciężar podnośnika.

Typy:

Koła szynowe: Te koła poruszają się po szynach zamontowanych na belce mostu. Są one zazwyczaj stosowane w wózkach z górnym biegiem.

Rolki: W niektórych konstrukcjach zamiast kół można stosować rolki, zwłaszcza w wózkach jezdnych.

Mechanizm napędowy:

Funkcja: Zapewnia zasilanie dla ruchu wózka wzdłuż belki mostu. Może obejmować silnik elektryczny i układ przekładni.

Typy:

Napęd bezpośredni: Silnik napędza koła wózka bezpośrednio.

Napęd zębaty: Silnik napędza układ przekładni, który z kolei napędza koła wózka, umożliwiając precyzyjną kontrolę ruchu.

Wciągnik:

Funkcja: Wciągarka zamontowana jest na wózku i odpowiada za podnoszenie i opuszczanie ładunku.

Typy:

Wciągnik elektryczny: Zasilany energią elektryczną, odpowiedni do ciężkich zastosowań.

Wciągnik ręczny: obsługiwany ręcznie, stosowany zazwyczaj do podnoszenia lżejszych ładunków.

Wciągnik pneumatyczny: zasilany sprężonym powietrzem, stosowany w środowiskach niebezpiecznych.

Podsumowując, mechanizm jezdny wózka suwnicy pomostowej odpowiada za poziomy ruch wciągnika wzdłuż belki mostu suwnicy. Obejmuje ramę wózka, koła lub rolki, mechanizm napędowy i układ sterowania. Prawidłowa konserwacja i obsługa są niezbędne do zapewnienia płynnej i bezpiecznej pracy suwnicy.

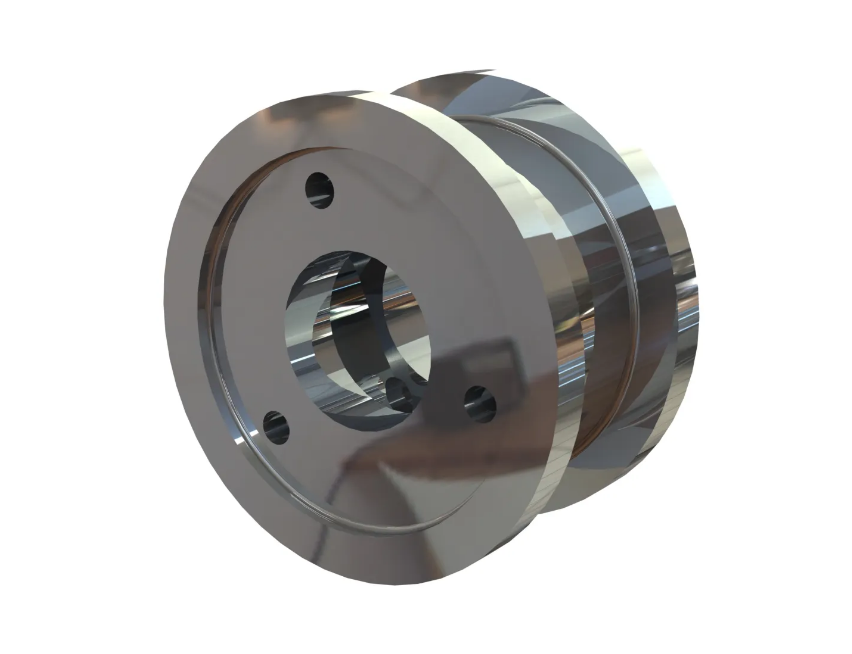

6.Koło dźwigowe

1. Koła suwnicy pomostowej są kluczowymi elementami, które umożliwiają mostowi suwnicy poruszanie się poziomo wzdłuż belek jezdnych. Odgrywają kluczową rolę w działaniu suwnicy, dźwigając ciężar suwnicy i jej ładunku, zapewniając jednocześnie płynny i stabilny ruch.

2. Funkcje kół dźwigowych:

Podparcie: Koła dźwigu podtrzymują ciężar pomostu suwnicy, wciągarki i ładunku, przenosząc ten ciężar na belki jezdne.

Ruch: Umożliwiają poziomy ruch dźwigu wzdłuż belek jezdnych lub szyn.

Stabilność: Odpowiednio zaprojektowane i konserwowane koła zapewniają stabilną i płynną pracę, minimalizując wibracje i zużycie.

3.Rodzaje kół dźwigowych:

Koła kołnierzowe:

Konstrukcja: Posiadają kołnierz po jednej lub obu stronach koła, aby utrzymać je w jednej linii z szyną pasa startowego.

Zastosowania: Najczęściej stosowane w dźwigach z górnym biegiem, w których koła poruszają się po górnym kołnierzu belki jezdnej.

Koła rowkowane:

Konstrukcja: Posiada rowek dopasowany do profilu szyny pasa startowego, co umożliwia płynną i stabilną pracę.

Zastosowania: Stosowane w dźwigach, gdzie koła muszą dokładnie pasować do profilu szyny.

Koła z rowkiem w kształcie litery V:

Konstrukcja: Posiada rowek w kształcie litery V, który jest wyrównany z profilem szyny w kształcie litery V.

4. Rozważania projektowe:

Nośność:

Koła muszą być zaprojektowane w taki sposób, aby utrzymać maksymalne obciążenie dźwigu, obejmujące ciężar pomostu suwnicy, wciągnika i podnoszonego ładunku.

Wytrzymałość materiału:

Koła są zazwyczaj wykonane z materiałów o wysokiej wytrzymałości, takich jak kuta stal lub żeliwo, co zapewnia trwałość i odporność na zużycie.

Wyrównanie:

Prawidłowe ustawienie kół względem belek lub szyn pasa startowego ma kluczowe znaczenie dla zapewnienia płynnej pracy i zapobiegania nadmiernemu zużyciu lub uszkodzeniom.

5. Podsumowując, koła dźwigu suwnicy pomostowej są niezbędne do umożliwienia poziomego ruchu dźwigu wzdłuż belek toru jezdnego. Ich konstrukcja, materiał i konserwacja są kluczowe dla zapewnienia płynnej, stabilnej i bezpiecznej pracy dźwigu.

7. Hak dźwigowy

1. Hak dźwigu suwnicy pomostowej jest krytycznym elementem używanym do podnoszenia, trzymania i transportu ładunków. Jest punktem połączenia między systemem podnoszenia dźwigu (wciągnikiem) a obsługiwanym ładunkiem.

2. Funkcje haka dźwigowego:

Podnoszenie: Podstawową funkcją haka dźwigu jest podnoszenie i bezpieczne trzymanie ładunku podczas przenoszenia.

Zabezpieczenie: Hak musi być pewnie przymocowany do ładunku, eliminując ryzyko jego ześlizgnięcia się lub upadku podczas transportu.

Pozycjonowanie: Hak umożliwia precyzyjne pozycjonowanie ładunku w obszarze roboczym dźwigu.

3.Rodzaje haków dźwigowych:

Pojedynczy hak:

Konstrukcja: Pojedynczy, prosty hak z jednym punktem mocowania. Jest to najpopularniejszy typ haka stosowany w dźwigach.

Zastosowania: Nadaje się do szerokiego zakresu zadań związanych z podnoszeniem, od lekkich do średnich ładunków.

Podwójny hak:

Konstrukcja: Posiada dwa haki zamocowane na wspólnym łączniku lub sworzniu, co umożliwia podnoszenie ładunków z dwóch punktów.

Zastosowania: Przydatne do przenoszenia ładunków wymagających równowagi i stabilności, np. długich belek lub przedmiotów o niestandardowych kształtach.

Hak chwytający:

Konstrukcja: Wyposażone w dodatkowe elementy chwytające lub zęby, aby zapewnić pewniejsze mocowanie ładunku.

Zastosowania: Często używany do podnoszenia materiałów, w których wymagana jest dodatkowa przyczepność, np. materiałów luźnych lub o nieregularnym kształcie.

4.Zastosowania:

Produkcja: Do podnoszenia i przenoszenia komponentów oraz gotowych produktów wzdłuż linii produkcyjnych.

Magazyny: służą do obsługi i zmiany położenia składowanych towarów i materiałów.

Place budowy: Do podnoszenia ciężkich materiałów budowlanych i sprzętu.

Wysyłka i odbiór: Załadunek i rozładunek towarów i materiałów.

5. Podsumowując, hak dźwigu suwnicy pomostowej jest kluczowym elementem, który zapewnia połączenie między systemem podnoszenia dźwigu a ładunkiem. Jego konstrukcja, typ i konserwacja są kluczowe dla zapewnienia bezpiecznych i wydajnych operacji podnoszenia.

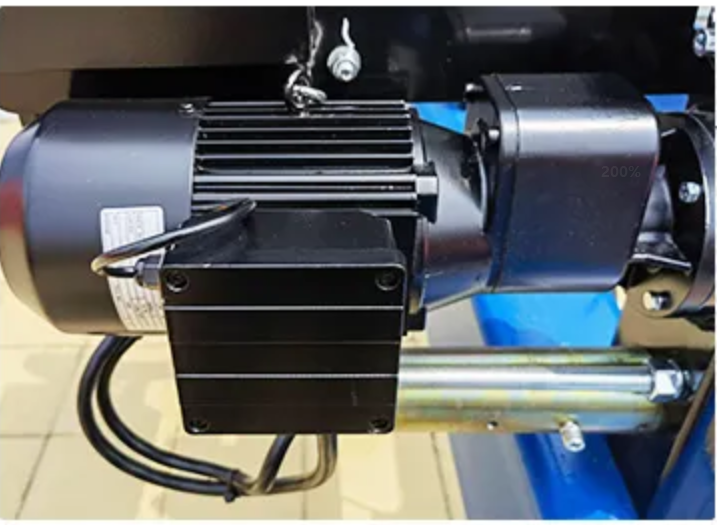

8.Silnik

1. Silnik suwnicy pomostowej jest kluczowym elementem, który zapewnia niezbędną moc do różnych operacji suwnicy, w tym podnoszenia, opuszczania i ruchu poziomego. Silnik zamienia energię elektryczną na energię mechaniczną, napędzając systemy wciągników i wózków.

2. Funkcje silnika dźwigu:

Przeniesienie mocy: Przekształca energię elektryczną w energię mechaniczną napędzającą wciągarkę służącą do podnoszenia i opuszczania ładunków oraz wózek i most do ruchu poziomego.

Kontrola prędkości: Umożliwia kontrolę prędkości roboczej dźwigu, co pozwala na precyzyjną obsługę ładunków.

Sterowanie kierunkowe: umożliwia zmianę kierunku ruchu, zarówno w pionie (w przypadku wciągarki), jak i w poziomie (w przypadku wózka i mostu).

3.Typy silników:

Silniki prądu przemiennego:

Konstrukcja: Silniki prądu przemiennego (AC) są powszechnie stosowane w suwnicach pomostowych. Są niezawodne i oferują dobrą wydajność przy ciągłej pracy.

Zastosowania: Używane zarówno do systemów podnoszenia, jak i jazdy wózkiem. Mogą to być standardowe silniki klatkowe lub bardziej zaawansowane konstrukcje, takie jak silniki synchroniczne lub indukcyjne.

Silniki prądu stałego:

Konstrukcja: Silniki prądu stałego (DC) są używane w zastosowaniach wymagających precyzyjnej kontroli prędkości i momentu obrotowego. Są mniej powszechne w nowoczesnych dźwigach ze względu na pojawienie się zaawansowanych napędów AC.

Zastosowania: Zwykle używane w starszych systemach dźwigowych lub w szczególnych zastosowaniach wymagających precyzyjnej kontroli prędkości i pozycjonowania.

4.Zastosowania:

Produkcja: Stosowany w środowisku przemysłowym do przemieszczania materiałów wzdłuż linii produkcyjnych i pomiędzy stanowiskami roboczymi.

Magazyny: Do obsługi i składowania towarów w obrębie powierzchni magazynowych.

Place budowy: Przemieszczanie ciężkich materiałów i sprzętu na terenie budowy.

Wysyłka i odbiór: Pomoc w załadunku i rozładunku towarów.

5. Podsumowując, silnik suwnicy pomostowej jest niezbędny do napędzania systemów podnoszenia i ruchu suwnicy. Należy go starannie dobrać i konserwować, aby zapewnić niezawodną i wydajną pracę, biorąc pod uwagę takie czynniki, jak ładowność, prędkość, moment obrotowy i warunki środowiskowe.

.

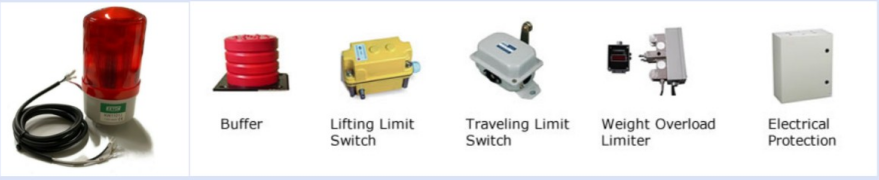

9.System alarmowy dźwiękowy i świetlny& wyłącznik krańcowy

Dźwiękowy i świetlny system alarmowy oraz wyłączniki krańcowe suwnicy to kluczowe elementy bezpieczeństwa, których zadaniem jest zwiększenie bezpieczeństwa pracy i zapobieganie wypadkom.

System alarmowy dźwiękowy i świetlny

Zamiar:

Aby zapewnić operatorom i personelowi ostrzeżenia dźwiękowe i wizualne dotyczące stanu dźwigu lub potencjalnych zagrożeń.

Aby ostrzec operatora o sytuacjach, które mogą stanowić zagrożenie dla bezpieczeństwa, np. przeciążenie lub zbliżanie się do granic możliwości ruchu dźwigu.

Składniki:

Alarmy dźwiękowe:

Funkcja: Emitowanie głośnych dźwięków w celu ostrzeżenia operatorów i personelu znajdującego się w pobliżu o potencjalnych zagrożeniach lub problemach operacyjnych.

Typy:

Klakson: Używany powszechnie do ogólnych sygnałów ostrzegawczych, na przykład podczas uruchamiania lub zatrzymywania pracy dźwigu.

Syrena: Zapewnia bardziej pilne ostrzeżenie o sytuacjach krytycznych, takich jak przeciążenie lub sytuacje awaryjne.

Alarmy świetlne:

Funkcja: Użyj migających lub ciągłych świateł, aby wizualnie zasygnalizować stan dźwigu lub ostrzeżenia.

Typy:

Migające światło ostrzegawcze: Często używane do wskazania, że ​​dźwig pracuje lub że występuje stan ostrzegawczy.

Światło ciągłe: Używane do ciągłego ostrzegania, np. gdy dźwig znajduje się w strefie niebezpiecznej lub o ograniczonym dostępie.

Zagadnienia projektowe:

Widoczność i słyszalność:

Alarmy dźwiękowe i świetlne muszą być wyraźnie widoczne i słyszalne pomimo hałasu otoczenia i warunków środowiskowych w obszarze operacyjnym.

Rozmieszczenie alarmów powinno być strategiczne, aby operator i personel mogli je zauważyć.

Integracja:

Alarmy powinny być zintegrowane z systemem sterowania dźwigu i uruchamiać się automatycznie w odpowiedzi na określone warunki, takie jak przeciążenie lub osiągnięcie limitów ruchu.

Trwałość:

Alarmy muszą być zaprojektowane w taki sposób, aby były odporne na warunki otoczenia, w tym na działanie pyłu, wilgoci i ekstremalnych temperatur.

Konserwacja:

Aby mieć pewność, że alarmy działają prawidłowo, należy regularnie przeprowadzać kontrole i konserwację, a także wymienić wszelkie uszkodzone podzespoły.

Wyłączniki krańcowe

Zamiar:

Aby zapobiec przekroczeniu przez dźwig jego projektowych limitów roboczych oraz chronić dźwig i jego otoczenie przed uszkodzeniem.

Zapewnienie automatycznego sterowania poprzez zatrzymanie lub regulację ruchu dźwigu, gdy spełnione są określone warunki.

Rodzaje wyłączników krańcowych:

Wyłączniki krańcowe podnośnika:

Funkcja: Zapobiega podnoszeniu lub opuszczaniu ładunku przez wciągnik powyżej jego maksymalnego lub minimalnego udźwigu.

Konstrukcja: Zazwyczaj instalowane u góry i na dole ścieżki ruchu wciągarki, aby zatrzymać silnik wciągarki po osiągnięciu tych limitów.

Wyłączniki krańcowe ruchu:

Funkcja: Sterowanie poziomym ruchem mostu suwnicy i wózka, zapewniające, że suwnica nie przesunie się poza końce toru jezdnego lub szyn jezdnych.

Konstrukcja: Zazwyczaj umieszczone na końcach pasa startowego lub szyny, uruchamiane ruchem dźwigu w celu zatrzymania lub zmiany kierunku ruchu.

Wyłączniki krańcowe bezpieczeństwa:

Funkcja: Zapewnia dodatkowe bezpieczeństwo poprzez zatrzymanie dźwigu lub określonych funkcji w przypadku wystąpienia nietypowych warunków lub awarii systemu.

Konstrukcja: Możliwość montażu w różnych lokalizacjach, w zależności od wymogów bezpieczeństwa i potrzeb operacyjnych.

Zagadnienia projektowe:

Dokładność:

Wyłączniki krańcowe muszą być dokładnie skalibrowane, aby mieć pewność, że zostaną aktywowane w odpowiednich pozycjach i zapobiegną przekroczeniu zadanego zakresu ruchu lub niezamierzonym ruchom.

Niezawodność:

Przełączniki muszą być niezawodne i wytrzymałe, aby mogły działać prawidłowo w warunkach eksploatacyjnych dźwigu, w tym przy wibracjach i niekorzystnych czynnikach środowiskowych.

Możliwość regulacji:

Wiele wyłączników krańcowych można regulować, aby dostosować je do różnych konfiguracji dźwigów i wymagań operacyjnych.

Integracja:

Wyłączniki krańcowe powinny być zintegrowane z systemem sterowania dźwigu, aby umożliwić automatyczne zatrzymanie lub regulację, a także, w razie potrzeby, uruchomić systemy alarmowe.

Konserwacja:

Regularne kontrole i konserwacja są niezbędne, aby mieć pewność, że wyłączniki krańcowe działają prawidłowo, a także aby zapobiec zużyciu lub awarii.

Zastosowania:

Produkcja i magazynowanie: zapewnienie bezpiecznej pracy dźwigów podczas transportu i składowania materiałów.

Place budowy: Aby zapobiec przekraczaniu przez dźwigi limitów roboczych i zapewnić bezpieczne podnoszenie i ustawianie materiałów budowlanych.

Wysyłka i odbiór: Zarządzanie bezpiecznym przemieszczaniem towarów i sprzętu podczas operacji załadunku i rozładunku.

3. Podsumowując, system alarmowy dźwiękowy i świetlny oraz wyłączniki krańcowe są krytycznymi elementami bezpieczeństwa w suwnicy pomostowej. Współpracują one ze sobą, aby zapewnić bezpieczną pracę, zapewniając ostrzeżenia i automatycznie kontrolując ruch suwnicy, aby zapobiec wypadkom i uszkodzeniom sprzętu. Regularna konserwacja i właściwa integracja z systemami sterowania suwnicy są niezbędne do ich skutecznej pracy.

10. Urządzenia bezpieczeństwa

1. Zabezpieczenie przed przeciążeniem

Cel: Zapobieganie podnoszeniu przez dźwig ładunków przekraczających jego udźwig znamionowy, co może spowodować uszkodzenie konstrukcji lub jej awarię.

Składniki:

Czujnik przeciążenia: Mierzy ciężar ładunku i wysyła sygnały do ​​układu sterowania dźwigu.

Urządzenie bezpieczeństwa: automatycznie zatrzymuje dźwig przed podnoszeniem lub opuszczaniem ładunku, jeśli jego ciężar przekroczy ustalony limit.

Zagadnienia projektowe:

Kalibracja zapewniająca dokładny pomiar obciążenia.

Regularne testy w celu weryfikacji funkcjonalności.

2. Wyłączniki krańcowe

Cel: Zapobieganie przemieszczaniu się dźwigu poza jego zaprojektowane granice operacyjne, chroniąc zarówno dźwig, jak i jego otoczenie.

Typy:

Wyłączniki krańcowe wciągarki: Zatrzymują wciągarkę, gdy osiągnie ona maksymalną lub minimalną wysokość podnoszenia.

Wyłączniki krańcowe ruchu: kontrolują poziomy ruch mostu suwnicy i wózka, zapobiegając nadmiernemu ruchowi.

Zagadnienia projektowe:

Dokładna kalibracja zapewniająca właściwą aktywację.

Solidna konstrukcja odporna na warunki eksploatacji.

3. Przycisk zatrzymania awaryjnego

Cel: Umożliwia szybkie zatrzymanie wszystkich operacji dźwigowych w przypadku awarii.

Składniki:

Przycisk: Zazwyczaj czerwony i umieszczony w miejscu łatwo dostępnym.

Integracja systemu sterowania: Zatrzymuje ruchy dźwigu i aktywuje alarmy.

Zagadnienia projektowe:

Łatwo dostępne i wyraźnie oznaczone.

Regularne testowanie w celu zapewnienia funkcjonalności.

4. Zaczepy zabezpieczające

Cel: Zapobieganie przypadkowemu zsunięciu się ładunku z haka dźwigu.

Składniki:

Mechanizm zatrzaskowy: przymocowany do haka w celu zakrycia otworu i zabezpieczenia ładunku.

Typy:

Zatrzask ręczny: otwieranie i zamykanie wymaga ręcznej obsługi.

Automatyczna blokada: automatycznie włącza się lub wyłącza w zależności od ruchu ładunku.

Zagadnienia projektowe:

Niezawodna praca pod obciążeniem.

Regularne kontrole w celu zapewnienia prawidłowego funkcjonowania.

5. Alarmy dźwiękowe i świetlne

Cel: Ostrzeganie operatorów i personelu znajdującego się w pobliżu o potencjalnych zagrożeniach lub stanie operacyjnym.

Składniki:

Alarmy dźwiękowe: Klaksony lub syreny emitujące głośne dźwięki w celu ostrzeżenia.

Alarmy świetlne: Migające lub ciągłe światła wizualnie wskazują warunki ostrzegawcze.

Zagadnienia projektowe:

Widoczność i słyszalność w środowisku operacyjnym.

Integracja z systemem sterowania dźwigu w celu zapewnienia automatycznej aktywacji.

11. Tryb sterowania

1. Sterowanie wisiorkiem

Opis:

Sterowanie za pomocą wisiorka obejmuje urządzenie ręczne z kablem, które łączy się z systemem sterowania dźwigu. Operator używa tego urządzenia do sterowania ruchami dźwigu.

Składniki:

Stacja sterownicza: Skrzynka sterownicza z przyciskami lub joystickami do obsługi dźwigu.

Okablowanie: Łączy sterownik z systemem sterowania dźwigu.

Zalety:

Mobilność operatora: umożliwia operatorowi znalezienie się w bezpiecznej odległości od ładunku dźwigu.

Sterowanie bezpośrednie: zapewnia natychmiastową informację zwrotną i kontrolę nad ruchami dźwigu.

Wady:

Ograniczony zasięg: Operator jest ograniczony długością kabla.

Możliwość uszkodzenia kabli: Kable mogą z czasem ulec zużyciu lub uszkodzeniu.

2. Zdalne sterowanie radiowe

Opis:

Zdalne sterowanie radiowe wykorzystuje technologię bezprzewodową do obsługi dźwigu na odległość, umożliwiając operatorowi swobodne poruszanie się po obszarze roboczym dźwigu.

Składniki:

Nadajnik radiowy: Urządzenie przenośne z elementami sterującymi do obsługi dźwigu.

Odbiornik radiowy: Montowany na dźwigu w celu odbioru sygnałów z nadajnika.

Zalety:

Swoboda operatora: umożliwia operatorowi pracę w dowolnym miejscu w obszarze roboczym dźwigu.

Większe bezpieczeństwo: pozwala operatorowi trzymać się z dala od potencjalnych zagrożeń.

Wady:

Zakłócenia sygnału: Mogą wystąpić zakłócenia lub utrata sygnału.

Czas pracy baterii: Wymaga regularnego ładowania lub wymiany baterii.

3. Sterowanie kabinowe

Opis:

Sterowanie kabiną obejmuje zamkniętą kabinę operatora zamontowaną na mostku dźwigu. Operator siedzi w kabinie, aby kontrolować ruchy dźwigu.

Składniki:

Kabina operatora: wyposażona w elementy sterujące, instrumenty i okno zapewniające widoczność.

Panel sterowania: Zawiera joysticki, przyciski i inne elementy sterujące do obsługi dźwigu.

Zalety:

Kompleksowa kontrola: umożliwia dostęp do wszystkich elementów sterujących dźwigiem w jednym miejscu.

Ochrona przed warunkami atmosferycznymi: Kabina chroni operatora przed warunkami atmosferycznymi.

Wady:

Ograniczona mobilność: Operator jest ograniczony do kabiny.

Wyższe koszty: Instalacja i konserwacja kabiny mogą być droższe.

4. Sterowanie automatyczne lub półautomatyczne

Opis:

Automatyczne lub półautomatyczne systemy sterowania automatyzują niektóre funkcje dźwigu, częściowo lub całkowicie, na podstawie wstępnie ustawionych programów lub czujników.

Składniki:

Sterownik PLC (programowalny sterownik logiczny): zarządza zautomatyzowanymi funkcjami i sekwencjami.

Czujniki i kamery: dostarczają danych na potrzeby zautomatyzowanych operacji i regulacji.

Zalety:

Większa precyzja: automatyzuje powtarzalne zadania i zwiększa dokładność.

Mniejsze zmęczenie operatora: Minimalizuje potrzebę ciągłej kontroli ręcznej.

Wady:

Złożoność: Wymaga zaawansowanego programowania i konserwacji.

Możliwość wystąpienia błędów systemowych: Zautomatyzowane systemy mogą ulec awarii lub wymagać ponownej kalibracji.



12.Szkic







1. Wysoka nośność

Opis: Suwnice pomostowe mogą podnosić ciężkie ładunki, często przekraczające udźwig innych typów dźwigów.

Zaleta: Nadaje się do przenoszenia dużych, ciężkich i nieporęcznych przedmiotów, typowych dla przemysłu produkcyjnego, budowlanego i magazynowego.

2. Efektywne wykorzystanie przestrzeni

Opis: Suwnice te poruszają się wzdłuż górnej części konstrukcji budynku lub systemu szyn, uwalniając przestrzeń na podłodze.

Korzyść: Maksymalne wykorzystanie dostępnej przestrzeni roboczej i powierzchni magazynowej, co pozwala na efektywniejsze wykorzystanie obiektu.

3. Wszechstronny ruch

Opis: Suwnice pomostowe mogą poruszać się zarówno w poziomie (wzdłuż toru jezdnego), jak i w pionie (wzdłuż wciągarki).

Zaleta: Zapewnia elastyczność w rozmieszczaniu i obsłudze ładunku, ułatwiając manewrowanie nim na dużym obszarze.

4. Poprawa bezpieczeństwa

Opis: Funkcje takie jak wyłączniki krańcowe, zabezpieczenia przed przeciążeniem i alarmy bezpieczeństwa zwiększają bezpieczeństwo pracy.

Korzyść: Zmniejsza ryzyko wypadków, uszkodzeń sprzętu i obrażeń operatora, przyczyniając się do bezpieczniejszego środowiska pracy.

5. Precyzja i kontrola

Opis: Zaawansowane systemy sterowania, obejmujące sterowanie kasetowe, radiowe i automatyczne, umożliwiają precyzyjną obsługę ładunków.

Zaleta: Umożliwia dokładne pozycjonowanie i przemieszczanie ładunków, co jest niezwykle istotne w przypadku zadań wymagających wysokiej precyzji.

6. Trwałość i niezawodność

Opis: Suwnice pomostowe przeznaczone są do ciężkich prac, zbudowane są z wytrzymałych materiałów i komponentów.

Zaleta: zapewnia długoterminową niezawodność i minimalny czas przestoju, co zmniejsza koszty konserwacji i zwiększa produktywność.





1. Produkcja

Linie montażowe: Służą do przemieszczania ciężkich części i komponentów wzdłuż linii montażowych, wspomagając produkcję i montaż maszyn i produktów.

Warsztaty maszynowe: Ułatwiają przemieszczanie ciężkiego sprzętu, części i surowców w obrębie warsztatu maszynowego.

2. Magazynowanie i dystrybucja

Obsługa magazynowa: Przemieszczanie towarów i materiałów w obrębie magazynów, w tym układanie i pobieranie przedmiotów z wysokich półek.

Realizacja zamówień: Pomoc w kompletowaniu i rozmieszczaniu towarów do wysyłki i odbioru, co zwiększa efektywność przetwarzania zamówień.

3. Budowa

Przenoszenie materiałów: Używane do podnoszenia i transportu materiałów budowlanych, takich jak belki stalowe, panele betonowe i sprzęt budowlany, na placach budowy.

Wznoszenie konstrukcji: Pomaga w montażu i wznoszeniu dużych konstrukcji i elementów, w tym mostów i budynków.

4. Huty i odlewnie

Transport stali: Przemieszczanie ciężkich kęsów, sztabek i zwojów stali w obrębie walcowni, z pieca do walcowni.

Operacje odlewnicze: Pomaga w obsłudze i transporcie stopionego metalu oraz odlewów w trakcie procesu produkcyjnego.

5. Stocznie

Budowa statków: Używane do podnoszenia i pozycjonowania dużych podzespołów statków, takich jak sekcje kadłuba i silniki, podczas budowy i naprawy statków.

Załadunek i rozładunek: Ułatwia załadunek i rozładunek ciężkich ładunków i sprzętu ze statków.

6. Przemysł motoryzacyjny

Montaż pojazdów: Przenoszenie części i podzespołów podczas montażu pojazdów, w tym silników, podwozi i paneli nadwozia.

Konserwacja i naprawy: Pomaga w konserwacji i naprawach linii montażowych i maszyn samochodowych.





Kontrola materiałów

Kontrola jakości: Przeprowadzana jest ścisła kontrola jakości zakupionych surowców, aby upewnić się, że spełniają one wymagania projektowe i normy krajowe.

Magazynowanie materiałów: Kwalifikowane materiały są przechowywane zgodnie z klasyfikacją w celu zapobiegania korozji lub uszkodzeniom.

Cięcie i formowanie

Cięcie stali: Do cięcia stali stosuje się cięcie plazmowe, laserowe lub płomieniowe oraz inne technologie zgodnie z rozmiarem podanym na rysunku konstrukcyjnym.

Obróbka formująca: formowanie blachy stalowej poprzez gięcie, walcowanie, spawanie i inne procesy w celu wytworzenia belki głównej, belki końcowej i innych elementów konstrukcyjnych.

Spawalniczy

Spawanie komponentów: Cięte i formowane części stalowe są spawane do głównych struktur, takich jak belka główna, belka końcowa i wózek. Proces spawania musi być ściśle kontrolowany, aby zapewnić wytrzymałość konstrukcyjną i jakość spawania.

Kontrola spoin: Do kontroli spoin należy stosować nieniszczące metody badawcze (takie jak badania ultradźwiękowe i radiograficzne), aby upewnić się, że nie występują w nich pęknięcia ani inne wady.

Obróbka skrawaniem

Obróbka precyzyjna: Obróbce precyzyjnej poddawane są kluczowe elementy dźwigu, takie jak zestawy kół, gniazda łożysk, koła pasowe itp., co zapewnia dokładność wymiarową i jakość powierzchni.

Montaż całej maszyny

Montaż ogólny: Na podstawie montażu wstępnego przeprowadzany jest montaż ogólny dźwigu, obejmujący ostateczną instalację belki głównej, belki końcowej, mechanizmu podnoszącego, mechanizmu kroczącego itp.

Uruchomienie i testowanie

W warunkach dynamicznych testowana jest wydajność operacyjna dźwigu, w tym testowanie podnoszenia, chodzenia, kierowania i innych funkcji. Całkowity rozmiar zmontowanego suwnicy mostowej jest sprawdzany, aby upewnić się, że wszystkie wymiary spełniają wymagania projektowe.

Natryskiwanie i zabezpieczanie antykorozyjne

Obróbka powierzchniowa Usuwanie rdzy: Usuwanie rdzy z powierzchni dźwigu, powszechne metody obejmują piaskowanie, trawienie itp. Natryskiwanie podkładu: Natryskiwanie podkładu antykorozyjnego na obrobioną powierzchnię w celu zapobiegania utlenianiu i korozji metalu. Natryskiwanie warstwy wierzchniej Natryskiwanie koloru: Natryskiwanie warstwy wierzchniej zgodnie z wymaganiami klienta lub normami branżowymi w celu nadania dźwigowi efektu ochronnego i dekoracyjnego. Znakowanie: Po natryskiwaniu należy oznaczyć dane identyfikacyjne dźwigu zgodnie ze specyfikacjami, takimi jak model, obciążenie znamionowe itp.

Fabryka i instalacja

Opakowanie i transport

Ochrona opakowania: Ochronnie zapakuj kluczowe elementy dźwigu, aby zapobiec uszkodzeniom podczas transportu. Organizacja transportu: W zależności od rozmiaru sprzętu i warunków transportu wybierz odpowiednią metodę transportu, aby przetransportować dźwig do siedziby klienta.

Akceptacja i dostawa

Akceptacja klienta

Odbiór na miejscu: Klient przeprowadza odbiór dźwigu na miejscu zgodnie z wymaganiami kontraktowymi i specyfikacjami technicznymi, aby sprawdzić wydajność i jakość sprzętu.

Naprawa problemów: Jeśli zostaną znalezione jakiekolwiek problemy, producent musi je naprawić na czas, aby upewnić się, że sprzęt w pełni spełnia wymagania klienta. Dostawa i użytkowanie Szkolenie w zakresie obsługi: Producent zazwyczaj szkoli operatorów klienta, aby upewnić się, że potrafią oni prawidłowo i bezpiecznie obsługiwać dźwig.







Kontrola materiałów

Kontrola jakości: Przeprowadzana jest ścisła kontrola jakości zakupionych surowców, aby upewnić się, że spełniają one wymagania projektowe i normy krajowe.

Magazynowanie materiałów: Kwalifikowane materiały są przechowywane zgodnie z klasyfikacją w celu zapobiegania korozji lub uszkodzeniom.

Cięcie i formowanie

Cięcie stali: Do cięcia stali stosuje się cięcie plazmowe, laserowe lub płomieniowe oraz inne technologie zgodnie z rozmiarem podanym na rysunku konstrukcyjnym.

Obróbka formująca: formowanie blachy stalowej poprzez gięcie, walcowanie, spawanie i inne procesy w celu wytworzenia belki głównej, belki końcowej i innych elementów konstrukcyjnych.

Spawalniczy

Spawanie komponentów: Cięte i formowane części stalowe są spawane do głównych struktur, takich jak belka główna, belka końcowa i wózek. Proces spawania musi być ściśle kontrolowany, aby zapewnić wytrzymałość konstrukcyjną i jakość spawania.

Kontrola spoin: Do kontroli spoin należy stosować nieniszczące metody badawcze (takie jak badania ultradźwiękowe i radiograficzne), aby upewnić się, że nie występują w nich pęknięcia ani inne wady.

Obróbka skrawaniem

Obróbka precyzyjna: Obróbce precyzyjnej poddawane są kluczowe elementy dźwigu, takie jak zestawy kół, gniazda łożysk, koła pasowe itp., co zapewnia dokładność wymiarową i jakość powierzchni.

Montaż całej maszyny

Montaż ogólny: Na podstawie montażu wstępnego przeprowadzany jest montaż ogólny dźwigu, obejmujący ostateczną instalację belki głównej, belki końcowej, mechanizmu podnoszącego, mechanizmu kroczącego itp.

Uruchomienie i testowanie

W warunkach dynamicznych testowana jest wydajność operacyjna dźwigu, w tym testowanie podnoszenia, chodzenia, kierowania i innych funkcji. Całkowity rozmiar zmontowanego suwnicy mostowej jest sprawdzany, aby upewnić się, że wszystkie wymiary spełniają wymagania projektowe.

Natryskiwanie i zabezpieczanie antykorozyjne

Obróbka powierzchniowa Usuwanie rdzy: Usuwanie rdzy z powierzchni dźwigu, powszechne metody obejmują piaskowanie, trawienie itp. Natryskiwanie podkładu: Natryskiwanie podkładu antykorozyjnego na obrobioną powierzchnię w celu zapobiegania utlenianiu i korozji metalu. Natryskiwanie warstwy wierzchniej Natryskiwanie koloru: Natryskiwanie warstwy wierzchniej zgodnie z wymaganiami klienta lub normami branżowymi w celu nadania dźwigowi efektu ochronnego i dekoracyjnego. Znakowanie: Po natryskiwaniu należy oznaczyć dane identyfikacyjne dźwigu zgodnie ze specyfikacjami, takimi jak model, obciążenie znamionowe itp.

Fabryka i instalacja

Opakowanie i transport

Ochrona opakowania: Ochronnie zapakuj kluczowe elementy dźwigu, aby zapobiec uszkodzeniom podczas transportu. Organizacja transportu: W zależności od rozmiaru sprzętu i warunków transportu wybierz odpowiednią metodę transportu, aby przetransportować dźwig do siedziby klienta.

Akceptacja i dostawa

Akceptacja klienta

Odbiór na miejscu: Klient przeprowadza odbiór dźwigu na miejscu zgodnie z wymaganiami kontraktowymi i specyfikacjami technicznymi, aby sprawdzić wydajność i jakość sprzętu.

Naprawa problemów: Jeśli zostaną znalezione jakiekolwiek problemy, producent musi je naprawić na czas, aby upewnić się, że sprzęt w pełni spełnia wymagania klienta. Dostawa i użytkowanie Szkolenie w zakresie obsługi: Producent zazwyczaj szkoli operatorów klienta, aby upewnić się, że potrafią oni prawidłowo i bezpiecznie obsługiwać dźwig.

Popularne Tagi: suwnica pomostowa, chińscy producenci suwnic pomostowych, dostawcy, fabryka
