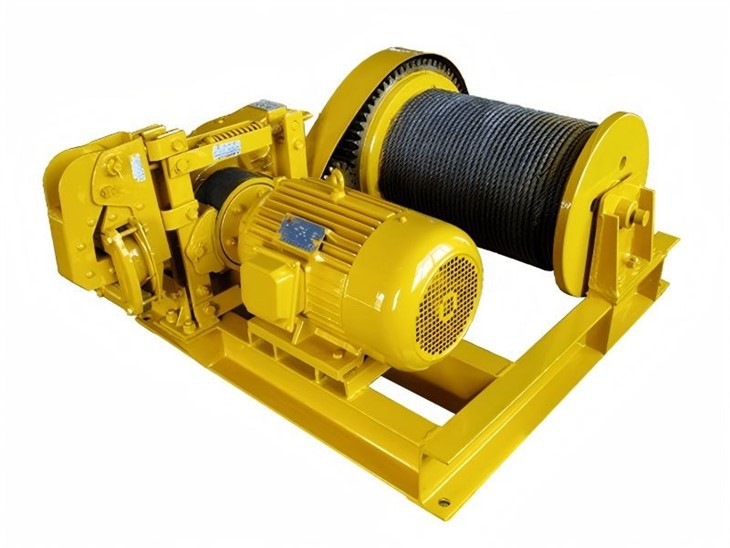

Wytrzymała wciągarka elektryczna

Ciężka wciągarka elektryczna jest zaprojektowana w celu uzyskania doskonałej wydajności w najbardziej wymagających aplikacjach. Zbudowana z komponentów klasy przemysłowej, ta wciągarka zapewnia wyjątkową moc ciągnięcia, trwałość i niezawodność, co czyni go idealnym rozwiązaniem do zadań podnoszenia i holowania w branżach takich jak budowa, wydobycie, morskie i logistyczne.

Kluczowe funkcje:
Wysoka pojemność obciążenia: Dostępna w różnych modelach od 5 ton do 50 ton, aby zaspokoić różnorodne potrzeby operacyjne.
Solidny silnik elektryczny: wyposażony w silny, energooszczędny silnik do spójnej i stabilnej pracy pod dużymi obciążeniami.
Trwała konstrukcja: stalowa rama stalowa i bęben wytrzymały zaprojektowane tak, aby wytrzymać trudne środowiska i dłuższe zastosowanie.
Zaawansowany system hamowania: zawiera automatyczne i ręczne systemy hamowania dla zwiększonego bezpieczeństwa i precyzyjnej kontroli obciążenia.
Wysoko wydajna skrzynia biegów: System przekładni z inżynierii precyzyjnej zapewnia płynną eksploatację i zmniejsza zużycie.
Opcje konfigurowalne: Opcje długości liny, zasilania silnika, systemów sterowania (przewodowe lub bezprzewodowe zdalne) oraz style montażu w celu dostosowania do określonych wymagań projektu.
Zgodność z bezpieczeństwem: wyprodukowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości (CE, ISO itp.).

Pojemność: 1-1200 ton

Długość liny: 6-2500 m

Wysokość podnoszenia: dostosowany zgodnie z warunkami witryny klientów

Rachowane napięcie: 220V ~ 690 V, 50-60 HZ, 3ph AC

Klasa ochrony: IP54 IP55

Tryb sterowania dźwigiem: wiszący \/ zdalny sterowanie \/ sterowanie kabiną

1. Cały zestaw wciągarki

Ciężka wciągarka elektryczna zwykle zawiera kilka kluczowych elementów, aby zapewnić jej bezpieczne i skutecznie, szczególnie w wymagających warunkach przemysłowych lub terenowych. Oto podział kompletnego zgromadzenia wciągarki:

1. Silnik elektryczny
Potęga wciągarki, zwykle zasilana DC (12 V\/24 V) lub zasilana AC (380 V\/440 V Wciągy przemysłowe).
Modele wytrzymałych wykorzystują silniki magnesu szeregowego lub stałego do wysokiego momentu obrotowego.
2. Skrzynia biegów (system przekładni redukcji)
Przekształca szybką, niską konstrukcję wejściową z silnika w niską prędkość wyjściową.
Typowe typy: sprzęt planetarny, sprzęt robakowy lub sprzęt ostrogi.
3. Winch Drum
Cylindryczna szpula, w której lina druciana lub syntetyczna lina wiatrów i relaks.
Ciężkie bębny są zaprojektowane tak, aby wytrzymać wysokie obciążenia i minimalizować zużycie linowe.
4. Lina druciana lub lintetyczna lina
Wytrzymał stalowy kabel lub syntetyczna lina oceniana pod kątem pojemności wciągarki.
Zazwyczaj jest dostarczany z naparstkiem i haczykiem.
5. Haczyk z zatrzaskiem bezpieczeństwa
Wytrzymały kutiony stalowy hak, często z sprężyną zatrzaskiem bezpieczeństwa, aby zapobiec przypadkowemu zwolnieniu.
6. Układ hamulca
Automatyczne hamulec obciążenia, aby uniemożliwić ślizganie się obciążenia po zatrzymaniu wciągarki.
Rodzaje: hamulec mechaniczny, hamulec dynamiczny lub hamulec hydrauliczny.
7. Fairlead
Roller lub Hawse Fairlead, aby płynnie poprowadzić linę na bęben.
Roller Fairleads dla stalowych kabli; Hawse Fairleads dla linowych lin.
8. Pudełko sterujące \/ kontakt
Domy elektromagnety lub przekaźniki, które bezpośrednio zasilały silnik.
Modele wytrzymałych mają zapieczętowane, odporne na warunki atmosferyczne obudowy.
9. Zdalne sterowanie
Pilone lub bezprzewodowe pilot bezpiecznej wciągarki z daleka.
Ciężkie wciągarki mogą mieć obie opcje.
10. Kable zasilania i złącza
Kable zasilania o ciężkim rozmiarze do podłączenia wciągarki do baterii lub źródła zasilania.
Modele przemysłowe mogą również mieć wyłączniki lub bezpieczniki.
11. Płyta montażowa \/ rama podstawowa
Rugowana stalowa płyta montażowa lub niestandardowa podstawa do przykręcenia wciągarki do pojazdu lub konstrukcji.
12. Załaduj czujnik (opcjonalnie)
Niektóre zaawansowane wciągarki obejmują czujniki obciążenia lub wskaźniki napięcia do monitorowania obciążenia.
13. Uchwyt \/ dźwignia sprzęgła
Umożliwia ręczne zaangażowanie lub wyłączenie skrzyni biegów (tryb darmowej szpuli).


2. Ogranicz urządzenie bezpieczeństwa przełącznika

Przełącznik limitu ciężkiej wciągarki elektrycznej jest ważnym urządzeniem bezpieczeństwa zaprojektowanym w celu zapobiegania nadmiernej podróży haczyka lub obciążenia wciągarki. Oto podział jego roli i funkcji:

Cel przełącznika limitu:
Zapobiegaj zachodzie lub przewagi:

Przełącznik limitu automatycznie przecina zasilanie silnika wciągarki, jeśli haczyk lub bęben osiągnie predefiniowany górny lub dolny limit. Unika to uszkodzeń mechanicznych lub niebezpiecznych sytuacji, takich jak pęknięcie kabla.
Chroń sprzęt:

Zapobiega uszkodzeniu bębna, kabla, silnika i struktury poprzez zatrzymanie ruchu poza bezpieczne granice.
Ulepszenie bezpieczeństwa operatora:

Minimalizuje ryzyko wypadków spowodowanych awarią mechaniczną lub błędem operatora.
Wspólne rodzaje przełączników limitów na wciągarkach:
Przełącznik granicy obrotowej:
Podłączone do bębna lub skrzyni biegów w celu wykrycia obrotów i zatrzymania w ustalonych pozycjach.
Dźwignia lub przełącznik limitów obsługiwanych przez CAM:
Aktywowany przez fizyczny kontakt z CAM lub punktem triptipa zamontowanym na wciągarce lub wciągnięciu.
Typ czujnika bliskości:
Wykorzystuje czujniki niekonaktowe (np. Magnetyczne, indukcyjne) do wykrycia, gdy osiągnięto określoną pozycję.

3. Urządzenie bezpieczeństwa

Do podnoszenia lub ciągnięcia ciężkich ładunków jest używana ciężka wciągarka elektryczna, więc bezpieczeństwo jest kluczowe. Oto wspólne urządzenia bezpieczeństwa i funkcje zwykle zintegrowane z wytrzymałymi elektrycznymi wciągarkami:

1. Automatyczny układ hamulca (hamulec awaryjny)
Angażuje się automatycznie, gdy moc zostanie odcięta lub wciągarki.
Zapobiega obciążeniu swobodnego upadku lub podkładu.
2. Ochrona przed przeciążeniem (ograniczenie obciążenia)
Wykrywa, czy wciągarka ciągnie więcej niż jej pojemność.
Odcina moc lub aktywuje alarm, aby zapobiec uszkodzeniom i wypadkom.
3. Przełączniki graniczne (przełączniki górne i dolne)
Zapobiega przeciążaniu lub obniżaniu haka poza bezpieczny limit.
Automatycznie zatrzymuje wciągarkę w ustalonych punktach.
4. Przycisk zatrzymania awaryjnego
Umożliwia natychmiastowe zamknięcie wciągarki na wypadek awarii.
5. Czujnik ochrony termicznej \/ przegrzanie silnika
Zamyka lub alarmy, jeśli temperatura silnika przekracza bezpieczne poziomy.
Zapobiega wypaleniu motorycznemu.
6. Własnik liny lub wałek ciśnieniowy
Zapewnia odpowiednie buforowanie kabla.
Zmniejsza ryzyko nakładania się lub zatrzasku kabla.
7. Sprzęgło lub ograniczenie momentu obrotowego
Chroni mechanizm przekładni poprzez poślizgnięcie się, gdy moment obrotowy przekracza ustawiony limit.
8. Wykrywanie przerwy liny (dla modeli zaawansowanych)
Wykrywa nagły luz lub przełamanie lin i zatrzymuje działanie.
9. Zamknięte panele sterujące (ocena IP)
Chroni kontrolę przed kurzem, wodą i innymi czynnikami środowiskowymi.
10. Mechanizm przeciw niewolniczej
Zapobiega obróceniu bębna pod obciążeniem.

4. Szkic

Ciężka wciągarka elektryczna ma kilka zalet, szczególnie w zastosowaniach przemysłowych, morskich, budowlanych i terenowych. Oto kilka kluczowych korzyści:

1. Wysoka pojemność obciążenia
Ciężkie wciągarki elektryczne są zaprojektowane do obsługi dużych i ciężkich obciążeń, często kilku ton, co czyni je odpowiednimi do wymagających zadań, takich jak odzyskiwanie pojazdu, dokowanie statku lub podnoszenie materiałów budowlanych.
2. Spójny zasilacz
Ponieważ są one zasilane elektrycznie, zapewniają stałą i spójną siłę ciągnięcia, o ile istnieje niezawodne źródło zasilania (AC lub DC w zależności od zastosowania).
3. Precyzja i kontrola
Często wyposażają się w zmienne sterowanie prędkością i opcje zdalnego sterowania, co daje operatorom większą precyzję i bezpieczeństwo podczas obsługi wciągarki.
4. Zmniejszona praca fizyczna
Wciągarki elektryczne znacznie zmniejszają obciążenie fizyczne i potrzebę ręcznego wysiłku w porównaniu z ręcznymi wciągarkami lub wciągnikami.
5. Trwałość i niezawodność
Modele wytrzymałe są zbudowane z wytrzymałych materiałów (stalowe obudowy, kable ciężkie itp.), Aby wytrzymać trudne środowiska pracy, takie jak kopalnie, platformy offshore lub miejsca przemysłowe.
6. Wszechstronność
Nadaje się do różnych zastosowań, takich jak holowanie pojazdów, maszyny do podnoszenia, pozycjonowanie dużych konstrukcji lub ciągnięcie ciężkiego sprzętu.
7. Ulepszone funkcje bezpieczeństwa
Wiele modeli jest wyposażonych w automatyczne hamulce, ochronę przeciążenia termicznego i funkcje zatrzymania awaryjnego, zwiększając ogólne bezpieczeństwo podczas pracy.
8. Szybsza operacja
Wciągarki elektryczne mogą działać znacznie szybciej niż ręczne wciągarki lub systemy hydrauliczne, poprawiając ogólną wydajność i wydajność w miejscach pracy.
9. Niski konserwacja
W porównaniu z wciągarkami hydraulicznymi wciągarki elektryczne zwykle wymagają mniejszej konserwacji, ponieważ nie obejmują one złożonych systemów płynów.

Ciężka wciągarka elektryczna to potężne urządzenie używane do ciągnięcia, podnoszenia lub pozycjonowania ciężkich obciążeń, często w ustawieniach przemysłowych i komercyjnych. Oto kilka typowych zastosowań ciężkich wciągarków elektrycznych:

1. Przemysł budowlany
Podnoszenie i poruszanie ciężkich materiałów budowlanych (stalowe belki, bloki betonowe itp.)
Ciągnięcie maszyn lub sprzętu na miejsce.
Pomoc w montażu dużych konstrukcji, takich jak mosty lub wieże.
2. Marine i na morzu
Kotwiczne i cumowniowe statki lub łodzie.
Ciągnięcie ciężkich sieci rybackich lub sprzętu.
Podnoszenie ładunku lub dostaw na naczynia.
Offshore Operations Ribor do obsługi sprzętu podmorskiego.
3. Operacje wydobywcze
Wyodrębnienie ciężkiej rudy lub minerałów z głębokich wałów.
Poruszanie dużego sprzętu górniczego lub pojazdów.
Wspieranie podziemnego tunelowania i wykopu.
4. Produkcja przemysłowa
Pozycjonowanie ciężkich maszyn lub części na liniach montażowych.
Obsługa stalowych cewek, pleśni i matryc.
Pomoc w obsłudze materiałów w magazynach i roślinach produkcyjnych.
5. Leśnictwo
Zmierzanie się z gęstych lasów.
Odzyskiwanie utkniętego sprzętu do rejestrowania.
Pomoc w ładowaniu kłód do pojazdów transportowych.
6. Automotive and Recovery
Holowanie lub odzyskiwanie ciężkich pojazdów (ciężarówki, autobusy itp.).
Wyciąganie pojazdów z rowów, błota lub śniegu.
Pomoc w odzyskiwaniu pojazdów w terenie.
7. Prace narzędzi i linii energetycznej
String i napięcie linii energetycznych lub kabli komunikacyjnych.
Transformatory podnoszące lub inny ciężki sprzęt użyteczności publicznej.
Obsługa zadań instalacji i konserwacji bieguna.
8. Operacje kolejowe
Poruszające samochody lub lokomotywy wewnątrz magazynów lub warsztatów.
Pomoc w konserwacji torów poprzez obsługę ciężkich paneli lub maszyn.
9. Aerospace and Aviation
Poruszające się samoloty lub części (takie jak silniki) w hangarach.
Ustawienie dużych komponentów podczas produkcji lub konserwacji.
10. Przemysł rozrywkowy
Ostreś i poruszanie ciężkiego sprzętu, zestawów lub rekwizytów w kinach lub produkcji filmów.


Procedura produkcji ciężkiej wciągarki elektrycznej
1. Projektowanie i inżynieria
Analiza wymagań (pojemność obciążenia, środowisko użytkowania, standardy bezpieczeństwa)
Konceptualny i szczegółowy projekt przy użyciu oprogramowania CAD\/CAE
Analiza strukturalna i mechaniczna (np. Symulacje FEA)
Projektowanie układu elektrycznego i sterowania (silnik, skrzynia biegów, układ hamulcowy, panele sterujące)
2. Zamówień materiałowy
Zamów surowce (płytki stalowe, odlewy, odkuwki)
Kup elementy elektryczne (silnik elektryczny, przełączniki, przekaźniki, system sterowania)
Pozyskaj elementy mechaniczne (łożyska, wały, koła zębate, elementy łączniki itp.)
3. Wytwarzanie i obróbka
Wytwarzanie ramy: cięcie, spawanie, szlifowanie stali w celu utworzenia podstawy wciągarki i ramy
Obróbka: obracanie, mielenie, wiercenie kluczowych części, takich jak bębny, wały, przekładnie
Zespół skrzyni biegów: precyzyjne obróbka komponentów przekładni (spiralne, planetarne lub robaki)
4. Zespół silnika
Montaż silnika elektrycznego (jeśli jest wewnętrzny) lub integracja silnika pozyskiwanego
Testowanie izolacji i równoważenie silnika
Dopasowanie sprzężenia silnika z skrzynią biegów lub wałka perkusyjnego
5. Zespół mechaniczny
Zainstaluj bęben na ramce
Montuj skrzynię biegów do wału bębna
Zamontować silnik do skrzyni biegów (napęd bezpośredni lub przez sprzężenie)
Zainstaluj łożyska, uszczelki i łączniki
6. Zespół elektryczny
Okablowanie paneli sterujących, przełączników i ograniczeń
Instalacja elektrycznego układu hamulcowego
Zarządzanie kablami i przekaźniki bezpieczeństwa
Zintegruj zdalną kontrolę lub przewodowe jednostki kontrolne
7. Obróbka powierzchniowa
Sandblasting lub uderzenie strzału wszystkich stalowych komponentów
Obróbka antykorozyjna (np. Podkład i końcowy płaszcz malowania)
Opcjonalna galwanizacja lub powłoka proszkowa do środowisk o wysokiej zawartości korozji
8. Kontrola jakości i testowanie
Wymiarowa kontrola części obrabianych
Testy nieniszczące (np. Cząsteczka ultradźwiękowa lub magnetyczna dla połączeń spawanych)
Testy obciążenia w symulowanych warunkach pracy (zwykle 125% pojemności znamionowej)
Funkcjonalne testowanie silnika, skrzyni biegów, hamulca i elektrycznego systemu sterowania
9. Opakowanie i dostawa
Zastosuj obróbkę spożywczą rdzy na odsłoniętych częściach metalowych
Pakowanie ochronne (plastikowe, piankowe lub drewniane skrzynie w zależności od trybu wysyłki)
Generować dokumentację (instrukcje, raporty z testów, certyfikaty)
Ustaw transport i logistykę do dostawy
10. Obsługa po sprzedaży (opcjonalnie)
Instalacja i uruchomienie na miejscu
Szkolenie operatora
Obsługa gwarancyjna i wsparcie konserwacji

Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowane jest zainstalowane, a szybkość automatyzacji całej linii produktu osiągnęła.
