Największy dźwig na świecie



Z dumą prezentujemy największą na świecie suwnicę pomostową, najnowocześniejszy cud inżynierii, który na nowo definiuje możliwości podnoszenia w różnych branżach. Zaprojektowany do ekstremalnie ciężkich zadań, żuraw ten stanowi szczyt innowacyjności, łącząc najnowocześniejszą technologię, solidną konstrukcję i niezrównaną siłę podnoszenia, aby sprostać najbardziej wymagającym wymaganiom w branżach takich jak przemysł stoczniowy, produkcja ciężka, budownictwo i energia.

Największa suwnica na świecie o oszałamiającym udźwigu do 2,000 ton. Suwnica ta jest w stanie udźwignąć najcięższe ładunki kiedykolwiek przenoszone przez systemy napowietrzne, umożliwiając wykonywanie operacji wcześniej uznawanych za niemożliwe. Wyposażony w rekordową suwnicę Żuraw ma rozpiętość do 200 metrów i jest przeznaczony do łatwego pokonywania rozległych obszarów, dzięki czemu idealnie nadaje się do dużych kompleksów przemysłowych i stoczni. Zaprojektowany do obsługi szerokiej gamy ładunków, w tym elementów ponadgabarytowych, żuraw można go dostosować do zastosowań w różnych gałęziach przemysłu, od projektów budowlanych na dużą skalę po złożone operacje morskie.

Największa suwnica na świecie posiada zaawansowaną technologię podnoszenia. Wyposażona jest w najnowocześniejszą technologię podnoszenia, która zapewnia płynne, precyzyjne i bezpieczne podnoszenie nawet najbardziej skomplikowanych i ponadgabarytowych ładunków. Wysokowydajne silniki i układy przekładni zapewniają wyjątkową moc przy minimalnym zużyciu energii. Koncentrując się na zrównoważonym rozwoju, żuraw wyposażono w energooszczędne funkcje, w tym układy hamulcowe z regeneracją energii i materiały przyjazne dla środowiska, co zmniejsza jego ogólny ślad węglowy.

Największa suwnica na świecie jest przeznaczona nie tylko do użytku lokalnego – została zbudowana z myślą o zastosowaniu w różnych regionach geograficznych, a jej solidna konstrukcja wytrzymuje zmienne warunki pogodowe, co czyni ją idealnym rozwiązaniem do podnoszenia w przypadku dużych projektów na całym świecie.

Podstawowe komponenty: sterownik PLC, silnik, łożysko, skrzynia biegów, silnik, przekładnia, pompa

Miejsce pochodzenia: Henan, Chiny

Gwarancja: 1,5 roku

Waga (KG): 65000 kg

Kontrola wychodząca wideo:Dostarczona

Raport z testu maszyn: Dostarczony

Mechanizm podnoszący: europejski wózek z wyciągarką

Metoda sterowania: bezprzewodowy pilot + sterowanie kabiną

Maks. Wysokość podnoszenia: 30 m

Prędkość podnoszenia:0,5/8m/min

Prędkość jazdy:2-20m/min

Obowiązek pracy: A5/2M

Główne części elektryczne: Schneider

Funkcja dźwigu: wysoka wydajność





1. Belka główna

1) Główna belka lub dźwigar tych masywnych dźwigów jest zwykle zbudowana ze stali o wysokiej wytrzymałości, aby wytrzymać ogromny ciężar i udźwig wymagany do podnoszenia kontenerów. Główna belka dźwigu często rozciąga się na setki stóp, a sam żuraw ma udźwig przekraczający 50 ton (w przypadku suwnic ogólnych), a niektóre specjalistyczne wersje mogą unieść znacznie więcej.

2) Belka główna największych suwnic jest często nazywana dźwigarem. Jest to główny element konstrukcyjny podtrzymujący obciążenie żurawia i biegnący wzdłuż jego długości. Dźwigar jest zwykle wykonany ze stali o wysokiej wytrzymałości, aby wytrzymać ogromny ciężar podnoszonych materiałów.

3) W przypadku bardzo dużych suwnic, takich jak te stosowane w stoczniach, hutach stali lub na dużych projektach budowlanych, belka główna musi być zaprojektowana tak, aby wytrzymać nie tylko obciążenie, ale także siły dynamiczne występujące podczas pracy suwnicy. Żurawie te mogą być wyposażone w konstrukcję z podwójnymi dźwigarami, co zapewnia większą wytrzymałość i stabilność, przy czym każdy dźwigar współpracuje ze sobą, aby równomiernie rozłożyć obciążenie. W przypadku największych dźwigów dźwigar ma często kilka metrów długości i może obejmować całe hale produkcyjne, place budowy, a nawet stocznie . Rozmiar i specyfikacje zależą od udźwigu żurawia i konkretnego zastosowania.



System podnoszenia

1) Silnik: Silnik układu podnoszenia największej suwnicy na świecie jest kluczowym elementem umożliwiającym dźwigowi podnoszenie i przemieszczanie ogromnych ładunków. Największe i najpotężniejsze dźwigi na świecie, takie jak te używane w stoczniach, hutach stali i ciężkich zakładach produkcyjnych, często wykorzystują silniki elektryczne zaprojektowane specjalnie do podnoszenia ciężkich ładunków.

2) Reduktor: Reduktor (lub reduktor) w układzie podnoszenia suwnicy zazwyczaj odnosi się do mechanizmu przekładniowego, który zmniejsza prędkość obrotową silnika i zwiększa jego moment obrotowy. Główną rolą reduktora jest efektywne przenoszenie mocy z silnika na bęben podnoszący lub mechanizm wciągnika, umożliwiając płynne podnoszenie i opuszczanie ciężkich ładunków.

3) Bęben: Bęben służy jako bęben, wokół którego zwija się i rozwija lina podnosząca (lub lina). Ruch ten napędzany jest silnikiem dźwigu, a gdy bęben się obraca, lina podnosi lub opuszcza ładunek. W dużych żurawiach system bębna jest odpowiedzialny za podnoszenie jednych z najcięższych ładunków na świecie, które mogą ważyć kilkaset ton lub więcej.

4) Lina stalowa: Lina stalowa jest zwykle wykonana ze stali o wysokiej wytrzymałości, często z dodatkiem materiałów zwiększających wytrzymałość na rozciąganie i trwałość. Zaawansowane materiały, takie jak stal ocynkowana lub liny z powłokami polimerowymi, są stosowane w celu zapewnienia dodatkowej odporności na korozję i zużycie, szczególnie w przypadku trudnych warunkach, takich jak stocznie lub platformy wiertnicze.

5) Zblocze: W dużej suwnicy pomostowej zblocze funkcjonuje jako część mechanizmu podnoszącego. Składa się z szeregu kół pasowych (lub krążków), przez które przechodzą kable lub liny. System wykorzystuje wiele kół pasowych, aby zmniejszyć siłę potrzebną do podnoszenia bardzo ciężkich ładunków.

6) Urządzenie podnoszące: Urządzenie podnoszące największej suwnicy na świecie zazwyczaj odnosi się do mechanizmu podnoszącego używanego do podnoszenia i opuszczania ciężkich ładunków.

3.Koniecprzewóz

1) Wózek końcowy suwnicy odnosi się do części konstrukcji dźwigu, która podtrzymuje zespoły kół i ułatwia ruch dźwigu po szynach. Jest istotnym elementem mechanizmu jezdnego dźwigu. Jest istotnym elementem mechanizmu jezdnego dźwigu.

2) W przypadku największych suwnic na świecie wózki końcowe są zwykle projektowane tak, aby były wyjątkowo wytrzymałe i zdolne do utrzymywania bardzo dużych obciążeń. Wózek końcowy dźwigu umożliwia poruszanie się żurawia po szynach, które są zwykle instalowane na całej długości hali produkcyjnej, stoczni lub dowolnego dużego obiektu przemysłowego.

3) Wózek końcowy współpracuje z innymi częściami żurawia, takimi jak wózek (który porusza wciągnikiem) i układ podnoszący. Muszą być idealnie zsynchronizowane, aby zapewnić płynną pracę i wytrzymać duże, ciężkie ładunki. Wózki końcowe muszą zapewniać stabilność, aby zapobiec przechylaniu się i kołysaniu, szczególnie podczas transportu bardzo ciężkich ładunków. Dzięki temu system podnoszenia pozostaje precyzyjny i wydajny.



4.Mechanizm jazdy dźwigu

1) Zasada działania

Mechanizm jezdny dźwigu to system, który umożliwia dźwigowi przemieszczanie się w poziomie po obszarze roboczym. Zawiera szereg gąsienic, kół, silników i podpór konstrukcyjnych zaprojektowanych do ekstremalnie ciężkich zastosowań w przypadku największych dźwigów. Żurawie te zazwyczaj wykorzystują zaawansowane technologie, aby zapewnić płynną, stabilną i bezpieczną pracę podczas przenoszenia ciężkich ładunków na duże odległości.

2) Funkcje mechanizmu napędowego dźwigu

Podstawową funkcją mechanizmu jezdnego jest umożliwienie poziomego poruszania się wciągnika dźwigu wzdłuż mostu dźwigu. Wymaga to solidnych kół, szyn i układów napędowych, które wytrzymują duże obciążenia. Zapewnia precyzyjną kontrolę ruchu żurawia wzdłuż szyn, zapewnienie płynnego, kontrolowanego ruchu podczas załadunku, rozładunku i precyzyjnego pozycjonowania materiałów. Jest to szczególnie ważne w przypadku przenoszenia dużych, delikatnych lub ciężkich ładunków. W nowoczesnych suwnicach mechanizm jezdny jest zwykle napędzany silnikami elektrycznymi, które mogą zmieniać prędkość i kierunek jazdy. Silniki te zaprojektowano tak, aby zapewniały płynny i spójny ruch na długich dystansach, nawet przy dużych obciążeniach.

5.Mechanizm jezdny wózka

1) Skład strukturalny

Rama wózka: Rama wózka jest głównym elementem konstrukcyjnym podtrzymującym ładunek i mieszczącym w sobie różne mechanizmy odpowiedzialne za ruch wózka.

Koła jezdne: Koła jezdne są zamontowane na ramie wózka i odpowiadają za prowadzenie wózka wzdłuż dźwigara mostu lub szyn pasa startowego. Koła te są zazwyczaj wykonane ze stali i są zaprojektowane tak, aby wytrzymać obciążenia i siły wywierane podczas pracy.

Urządzenie napędowe: Mechanizm napędowy składa się z silnika elektrycznego, przekładni i układu wałów napędowych lub zespołów sprzęgających. Silnik zazwyczaj napędza przekładnię redukcyjną lub skrzynię biegów, która następnie napędza koła jezdne.

2) Funkcja mechanizmu napędowego wózka

Mechanizm jezdny wózka największej suwnicy pomostowej jest kluczowym elementem odpowiedzialnym za ruch wózka (części dźwigu, w której znajduje się mechanizm podnoszący) wzdłuż mostu lub dźwigara konstrukcji suwnicy. Umożliwia mechanizmowi podnoszącemu (podnoszącemu lub opuszczającemu) poruszanie się poziomo po rozpiętości żurawia, umożliwiając dźwigowi pokrycie dużego obszaru i efektywny transport materiałów.

6.Koło dźwigu

1) Funkcja kół

Koło dźwigu umożliwia poruszanie się dźwigu po torach kolejowych. Konstrukcja i materiały użyte do wykonania kół zapewniają, że wytrzymają one ekstremalne naprężenia i siły wywierane podczas pracy. Gdy wciągnik podnosi lub opuszcza ładunek, koła pomagają ustawić dźwig w odpowiedniej pozycji, umożliwiając przesunięcie ciężkich ładunków w dowolnym miejscu kierunku w poprzek obszaru roboczego. Koła dźwigu odgrywają rolę w utrzymaniu stabilności suwnicy podczas jej pracy. Pomagają równomiernie rozłożyć ciężar żurawia na tory szynowe, zmniejszając ryzyko utraty równowagi lub przewrócenia się.

2) Wymagania projektowe

Jeśli chodzi o samo koło dźwigu, dokładne wymiary kół dźwigu w największych żurawiach na świecie mogą się różnić w zależności od konstrukcji i zastosowania. Jednakże koła dźwigów tych masywnych suwnic mogą być ogromne, często o średnicy od kilku stóp (do 8 do 10 stóp) lub więcej. Te duże koła zostały specjalnie zaprojektowane, aby utrzymać ogromny ciężar i zapewnić płynny ruch tak gigantycznych konstrukcji. Koła te zostały zaprojektowane tak, aby były niezwykle trwałe, często wykonane ze specjalistycznych materiałów, takich jak stal o wysokiej wytrzymałości, i zaprojektowane tak, aby wytrzymać ogromne ciężary i siły podczas działanie.

7. Hak dźwigowy

1) Hak jest zwykle wykonany ze stali stopowej o wysokiej wytrzymałości lub stali węglowej, aby zapewnić jego wytrzymałość i trwałość przy dużych obciążeniach. Przy wyborze materiałów należy wziąć pod uwagę odporność na zmęczenie i zużycie. Konstrukcja haka ma zwykle kształt litery U lub jest zamknięta, co pozwala skutecznie uchwycić i zamocować materiał, zapobiegając jego wypadaniu podczas podnoszenia. Powierzchnia haka jest zazwyczaj poddawana obróbce cieplnej lub powlekana w celu poprawy jej odporności na zużycie i korozję.

2) Hak jest połączony z mechanizmem podnoszącym za pomocą liny stalowej i bezpośrednio przenosi ciężar podnoszonego przedmiotu. Podczas procesu podnoszenia hak musi wytrzymać ciężar materiału i jego obciążenie dynamiczne. Podczas podnoszenia hak jest podnoszony i opuszczany poprzez mechanizm podnoszący, umożliwiając przemieszczanie się materiału w kierunku pionowym przy jednoczesnym zachowaniu stabilności i zapewnieniu bezpieczeństwa. Główną funkcją haka jest bezpieczne chwytanie i podnoszenie różnych materiałów oraz zapewnienie, że materiał nie spadnie podczas ruchu. Konstrukcja haka pozwala na szybkie i łatwe połączenie z różnymi typami wciągników (takimi jak pierścienie nośne, chwytaki, magnesy itp.), poprawiając elastyczność pracy.

Silnik

Silnik największej suwnicy pomostowej to zazwyczaj duży silnik elektryczny klasy przemysłowej, zaprojektowany tak, aby sprostać wymaganiom dotyczącym dużej mocy i momentu obrotowego podczas podnoszenia i przenoszenia ciężkich ładunków.

2) Silnik przekształca energię elektryczną w energię mechaniczną w celu napędzania mechanizmu operacyjnego żurawia. Obrót silnika przenosi moc na koła lub urządzenie podnoszące przez reduktor, aby uzyskać ruch dźwigu. Nowoczesne silniki są często używane w połączeniu z przetwornicami częstotliwości, aby uzyskać precyzyjną kontrolę prędkości i regulację w celu zaspokojenia potrzeb różnych warunków pracy.

3) Suwnice używane do podnoszenia ciężkich ładunków (np. w stoczniach, hutach lub dużych fabrykach) często mają silniki o mocy od setek koni mechanicznych (KM) do kilku tysięcy KM. Większość dużych suwnic wykorzystuje trójfazowy asynchroniczny (indukcyjny) ), ale niektóre mogą wykorzystywać silniki synchroniczne do precyzyjnego sterowania. Moc silnika musi odpowiadać udźwigowi dźwigu i często sięgać nawet 100 ton lub więcej.

.

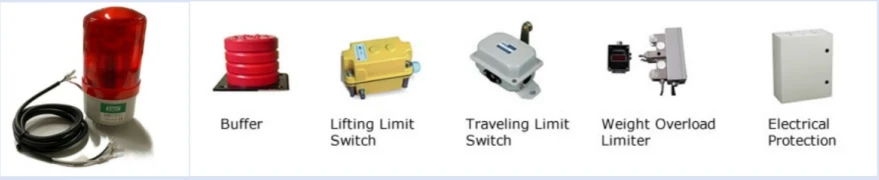

Dźwiękowy i świetlny system alarmowy oraz wyłącznik krańcowy

1) System alarmowy dźwiękowy i świetlny

Największe suwnice na świecie są często wykorzystywane w gałęziach przemysłu ciężkiego, takich jak przemysł stoczniowy, produkcja stali i budownictwo na dużą skalę. Żurawie te, ze względu na ich ogromne rozmiary i złożoność, wymagają solidnych systemów bezpieczeństwa, w tym alarmów dźwiękowych i świetlnych, aby zapewnić bezpieczną pracę i zapobiec wypadkom.

Alarmy dźwiękowe: Suwnice pomostowe często wykorzystują alarmy dźwiękowe oparte na klaksonu lub syrenie, które emitują głośne, przyciągające uwagę dźwięki

Alarmy dźwiękowe są zaprojektowane tak, aby można było je usłyszeć na duże odległości, często osiągając poziom 100 decybeli lub więcej, i zazwyczaj będą trwać do czasu rozwiązania lub potwierdzenia problemu.

Alarmy świetlne (ostrzeżenia wizualne): Żuraw może być wyposażony w różne systemy świetlne do sygnalizacji wizualnej. Żuraw może poruszać się w strefie wysokiego ryzyka, więc światła mogą migać, aby powiadomić pobliski personel.

2) Wyłącznik krańcowy

Wyłącznik krańcowy suwnicy jest kluczowym elementem bezpieczeństwa stosowanym w celu zapobiegania nadmiernemu wysuwowi lub przeciążeniu mechanizmów dźwigu. Zapewnia, że ​​żuraw nie przekroczy swoich fizycznych ograniczeń użytkowych, chroniąc zarówno sprzęt, jak i personel przed uszkodzeniem lub obrażeniami. Przełącznik zazwyczaj działa poprzez przerwanie obwodu elektrycznego, gdy żuraw osiągnie koniec zakresu ruchu, zarówno w pionie, jak i w poziomie.

W przypadku największych dźwigów, takich jak ten w porcie w Rotterdamie lub innych używanych w ciężkich zastosowaniach, wyłączniki krańcowe stanowią część skomplikowanego systemu bezpieczeństwa, który obejmuje: Wyłączniki krańcowe końca ruchu: zapobiegają zaczepieniu się żurawia przed przesunięciem się zbyt daleko w żadnym kierunku, upewniając się, że nie koliduje z ogranicznikami końcowymi lub innymi częściami konstrukcji.

Wyłączniki krańcowe przeciążenia: wykrywają, czy żuraw podnosi więcej niż jego udźwig znamionowy i uruchamiają protokoły bezpieczeństwa, takie jak zatrzymanie dalszego ruchu dźwigu lub włączenie alarmu.

Wyłączniki krańcowe pozycjonowania: Są one używane w połączeniu z innymi czujnikami w celu precyzyjnego kontrolowania pozycjonowania elementów żurawia.

10. Urządzenia zabezpieczające

1) Urządzenie zabezpieczające przed przeciążeniem: Wskaźnik momentu obciążenia monitoruje udźwig żurawia i ostrzega operatora, jeśli ładunek zbliża się do maksymalnego ciężaru, jaki dźwig może bezpiecznie podnieść, lub przekracza go. Ograniczniki przeciążenia automatycznie zapobiegają podnoszeniu żurawia powyżej jego udźwigu znamionowego, zapobiegając uszkodzeniom do dźwigu i zapewniając bezpieczeństwo.

2) Mechanizmy zapobiegające kołysaniu i przechylaniu: Systemy zapobiegania kołysaniu pomagają zmniejszyć kołysanie ładunku (tzw. kołysanie ładunku) podczas operacji podnoszenia i opuszczania, zapewniając płynniejszą kontrolę i zapobiegając wypadkom spowodowanym nagłymi ruchami. Systemy kontroli przechyłu zapobiegają przechylaniu ładunku lub konstrukcji dźwigu, utrzymując właściwą równowagę i orientację ładunku.

3) System zatrzymania awaryjnego: Przyciski zatrzymania awaryjnego są strategicznie rozmieszczone w całym żurawiu. W sytuacji awaryjnej przyciski zatrzymania awaryjnego mogą natychmiast zatrzymać wszystkie ruchy żurawia, zapewniając szybką reakcję w niebezpiecznych sytuacjach. W przypadku awarii lub nagłej utraty mocy, układ hamowania awaryjnego żurawia zapewnia kontrolowane zatrzymanie żurawia.

4) Czujniki zbliżeniowe wykrywają przeszkody lub personel na drodze żurawia i mogą ostrzegać operatora, aby zapobiec kolizjom. To oprogramowanie monitoruje ruch żurawia i zapewnia, że ​​nie koliduje on z pobliskim sprzętem, konstrukcjami lub innymi dźwigami.

5) Systemy ostrzegawcze: Gdy żuraw pracuje, może być wyposażony w światła ostrzegawcze lub syreny ostrzegające otaczający personel o potencjalnych zagrożeniach. Sygnały ostrzegawcze w kabinie mogą obejmować migające światła, klaksony lub brzęczyki, które powiadamiają operatora dźwigu o wszelkich niebezpiecznych warunkach lub alertach ze wskaźnika momentu obciążenia lub innych systemów.

11.Tryb sterowania

Kabina operatora: Żuraw ma kabinę operatora umieszczoną na wysokości, co zapewnia dobrą widoczność. Operator używa kombinacji joysticków, przycisków i ewentualnie ekranów dotykowych do sterowania ruchami żurawia.

PLC (Programowalny sterownik logiczny): Te żurawie są zazwyczaj sterowane przez wyrafinowany system PLC, który zarządza różnymi operacjami, takimi jak podnoszenie, opuszczanie, wahadło i ruchy wózka. Sterownik PLC przetwarza dane wejściowe od operatora, czujniki i systemy bezpieczeństwa, aby zapewnić płynność działanie.

Zdalne sterowanie: W niektórych przypadkach żurawie tej skali można również obsługiwać za pomocą systemu zdalnego sterowania, w którym operatorzy mogą nadzorować operacje z bezpiecznej odległości lub nawet z ziemi.

Systemy bezpieczeństwa: Aby uniknąć wypadków spowodowanych przeciążeniem, niewspółosiowością lub czynnikami środowiskowymi (takimi jak wiatr), zastosowano wiele nadmiarowych systemów bezpieczeństwa, w tym czujniki wagowe, czujniki prędkości wiatru i funkcje zatrzymania awaryjnego.

Automatyczne systemy pozycjonowania: W przypadku dużej precyzji automatyczne systemy pozycjonowania pomagają w umieszczaniu ładunków z dużą dokładnością. Systemy te wykorzystują czujniki i technologię GPS do regulacji w czasie rzeczywistym.

Monitorowanie obciążenia: czujniki obciążenia dźwigu śledzą ciężar podnoszonego obiektu w czasie rzeczywistym, aby zapobiec przeciążeniu. Systemy zabezpieczenia przed przeciążeniem automatycznie wstrzymują pracę, jeśli obciążenie przekracza bezpieczne limity.

Napędy o zmiennej częstotliwości (VFD): Napędy te służą do sterowania prędkością silników dźwigu. Zapewniają płynne przyspieszanie i zwalnianie, co ma kluczowe znaczenie dla zapobiegania gwałtownym ruchom, szczególnie podczas podnoszenia dużych ciężarów.

Sterowanie wspomagane komputerowo: Nowoczesne żurawie są często integrowane z systemami komputerowymi, które dostarczają danych diagnostycznych, statystyk wydajności i pomagają efektywniej planować operacje podnoszenia.

Oprogramowanie zabezpieczające i monitorujące: System sterowania żurawia jest często zintegrowany z oprogramowaniem monitorującym stan żurawia i jego komponentów. To oprogramowanie dostarcza danych na temat integralności strukturalnej żurawia, wydajności silnika i innych krytycznych wskaźników.

Względy wiatru i środowiska: Biorąc pod uwagę rozmiar żurawia Taisun i ekstremalne ciężary, jakie podnosi, warunki pogodowe, zwłaszcza wiatr, są ściśle monitorowane. Żuraw posiada czujniki i algorytmy sterujące, które określają, czy można bezpiecznie pracować w określonych warunkach pogodowych.





























12.Szkic



Główny techniczny









Zdolność do obsługi wyjątkowo ciężkich ładunków

Podstawową zaletą jest jego zdolność do podnoszenia i przenoszenia bardzo ciężkich ładunków, znacznie przekraczających możliwości standardowych dźwigów. Jest to szczególnie korzystne w branżach takich jak przemysł stoczniowy, lotniczy, produkcja stali i produkcja ciężkich maszyn, gdzie normą są duże i ciężkie komponenty. Niektóre z największych suwnic na świecie mogą podnosić ciężary rzędu setek ton, co jest niezbędne do przenoszenia masywnych ładunków elementów wyposażenia lub infrastruktury.

Większa wydajność i produktywność

Umożliwiając transport dużych ładunków w fabryce lub na placu budowy, żuraw znacznie zmniejsza zapotrzebowanie na pracę fizyczną i mniejsze dźwigi, zwiększając ogólną produktywność. Większe dźwigi mogą przenosić ciężkie przedmioty przy mniejszej liczbie operacji, skracając przestoje i przyspieszając procesy montażu lub produkcji .

Maksymalne wykorzystanie przestrzeni

Suwnice pomostowe są często używane w środowiskach, w których powierzchnia podłogi jest ograniczona. Przesuwając ciężkie przedmioty pionowo po torze nad ziemią, żurawie te pomagają zoptymalizować dostępną przestrzeń poniżej, utrzymując porządek i bezpieczeństwo w miejscu pracy. Duże suwnice można wykorzystać do uzyskania dostępu do obszarów o dużym prześwicie, co może mieć kluczowe znaczenie przy montażu dużych konstrukcji lub dotarcie do trudno dostępnych miejsc.

Zwiększone bezpieczeństwo

Suwnice pomostowe umożliwiają przenoszenie ciężkich ładunków bez konieczności ręcznej obsługi przez operatorów, co zmniejsza ryzyko wypadków lub obrażeń w wyniku podnoszenia i przenoszenia ciężkich materiałów. Suwnice te często są wyposażone w funkcje bezpieczeństwa, takie jak systemy monitorowania obciążenia, czujniki zapobiegające kolizjom i systemy awaryjne funkcje zatrzymujące, zapewniające zarówno bezpieczeństwo operatorów, jak i integralność przenoszonych materiałów.

Precyzja i kontrola

Duże suwnice pomostowe zapewniają doskonałą kontrolę nad przemieszczaniem ciężkich ładunków, co pomaga zapobiegać wypadkom, zapewnia dokładne rozmieszczenie przedmiotów i zmniejsza ryzyko uszkodzenia podczas transportu. Zaawansowane systemy sterowania i możliwości automatyzacji pozwalają tym dźwigom pracować z wysokim stopniem swobody. precyzję, nawet podczas podnoszenia lub przenoszenia ładunków na dużych wysokościach lub na duże odległości.

Długoterminowa inwestycja i trwałość

Największe żurawie są zwykle budowane tak, aby przetrwać dziesięciolecia i wymagać minimalnej konserwacji, jeśli są dobrze konserwowane. Ich solidna konstrukcja gwarantuje, że poradzą sobie w najtrudniejszych warunkach i wymagających obciążeniach bez utraty wydajności. Żurawie te często stanowią znaczną inwestycję, ale ich zdolność do zaspokajania potrzeb przemysłowych przez lata, a nawet dziesięciolecia, czyni je cennymi aktywami dla firm zajmujących się budownictwem na dużą skalę lub projekty produkcyjne.

Wszechstronność

Pomimo swoich rozmiarów, żurawie te mogą być wykorzystywane w szerokim zakresie zastosowań. Oprócz przenoszenia ciężkich materiałów można je wyposażyć w różne osprzęty (takie jak magnesy, chwytaki czy specjalistyczne haki do podnoszenia) do przenoszenia różnego rodzaju ładunków. Niektóre z największych żurawi są wykorzystywane przy budowie statków, samolotów i dużych konstrukcje takie jak mosty, co pokazuje ich wszechstronność w różnych branżach.

Większa elastyczność operacyjna

Możliwość przenoszenia ciężkich ładunków na długich dystansach obiektu lub miejsca pracy zapewnia większą elastyczność. Duże dźwigi często pokonują duże odległości, dzięki czemu mogą przenosić przedmioty na rozległych obszarach, co pozwala na bardziej dynamiczną pracę.

Obniżone koszty operacyjne

Chociaż początkowa inwestycja może być znacząca, koszty operacyjne z biegiem czasu mogą być niższe niż w przypadku korzystania z wielu mniejszych dźwigów. Przy większym udźwigu i mniejszej liczbie potrzebnych podnośników większe suwnice zmniejszają częstotliwość konserwacji i poprawiają ogólną opłacalność operacji podnoszenia.

Możliwość działania w ekstremalnych warunkach

Duże suwnice pomostowe można zaprojektować tak, aby wytrzymywały trudne warunki środowiskowe, takie jak ekstremalne temperatury, materiały niebezpieczne lub wysoki poziom pyłu i zanieczyszczeń. Dzięki temu nadają się do stosowania w miejscach takich jak elektrownie, zakłady przetwarzania chemicznego lub huty stali.





Przemysł stoczniowy: Dźwig Taisun jest używany głównie do budowy dużych statków, w tym bardzo dużych tankowców (VLCC), tankowców i platform pływających. Jego ogromny udźwig jest niezbędny do przenoszenia ciężkich elementów, takich jak sekcje kadłuba statku i pływające segmenty doku, które są zbyt duże dla konwencjonalnych dźwigów.

Morski przemysł naftowy i gazowy: Żuraw odgrywa kluczową rolę w montażu morskich platform wiertniczych i platform. Jest w stanie udźwignąć ogromny ciężar konstrukcji i sprzętu potrzebnego do poszukiwań ropy naftowej na morzu.

Obsługa ciężkiego sprzętu przemysłowego: Służy do podnoszenia i przenoszenia masywnego sprzętu i maszyn przemysłowych, które przekraczają możliwości mniejszych dźwigów. Może to obejmować wielkogabarytowe komponenty fabryczne, generatory, turbiny i inne.

Budowa turbin wiatrowych: Dźwig może być używany do podnoszenia i pozycjonowania dużych elementów morskich turbin wiatrowych, szczególnie w przypadku turbin z gigantycznymi gondolami i łopatami. Zdolność do podnoszenia wyjątkowo ciężkich i dużych komponentów jest niezbędna w sektorze energii odnawialnej.

Przechowywanie i transport ciężkich ładunków: Udźwig Taisuna pozwala na obsługę wyjątkowo ciężkich ładunków, często w transporcie na duże odległości. Może ładować i rozładowywać ładunki ze statków lub barek i jest wykorzystywany w operacjach logistycznych na dużą skalę z udziałem sprzętu lub pojazdów ponadgabarytowych.

Badania i rozwój: Żuraw służy również jako narzędzie do konfiguracji eksperymentalnych i testowania w branżach wymagających podnoszenia ciężkich przedmiotów w celu tworzenia prototypów, badań i rozwoju oraz testowania nowych projektów.

Dźwigprodukcja procedura

Projektowanie i inżynieria: Proces rozpoczyna się od kompleksowej analizy udźwigu, rozpiętości i wymagań operacyjnych żurawia. Specyfikacje te są gromadzone w oparciu o potrzeby klienta (np. dużej stoczni, fabryki lub placu budowy). Inżynierowie korzystają z projektowania wspomaganego komputerowo (CAD) i analizy elementów skończonych (FEA), aby stworzyć projekt konstrukcyjny dźwigu, zapewniając, że może bezpiecznie podnosić ogromne ciężary na znaczne odległości. Obejmuje to wybór odpowiednich materiałów (stal, kable, komponenty elektryczne itp.), określenie wymiarów dźwigu, udźwigu i obliczenie zapotrzebowania na moc dla układów silnikowych.

Zamawianie materiałów: Podstawowym materiałem używanym do budowy dźwigu jest zwykle stal konstrukcyjna o wysokiej wytrzymałości. Biorąc pod uwagę rozmiar i wagę żurawia, stal musi spełniać określone normy wytrzymałości, trwałości i odporności na zmęczenie. Do mechanizmów żurawia (silniki, wciągniki, przekładnie, koła itp.) pozyskiwane są materiały o wysokiej wydajności. Komponenty te mogą być zaprojektowane na zamówienie lub wybrane od wyspecjalizowanych producentów.

Produkcja i produkcja: Duże blachy stalowe są cięte na sekcje, które utworzą główne belki, dźwigary i elementy konstrukcyjne. Do precyzyjnego cięcia wykorzystuje się zazwyczaj maszyny CNC (komputerowe sterowanie numeryczne). Po cięciu sekcje są ze sobą zespawane. W przypadku dźwigu tej wielkości spawanie odbywa się ostrożnie, aby uniknąć wypaczeń lub wad konstrukcyjnych, często przy użyciu robotów spawalniczych, aby zapewnić precyzję i spójność. Mechanizm podnoszący, obejmujący bęben, liny, silniki i przekładnię, jest montowany oddzielnie przed zintegrowaniem z żurawiem.

Podzespół i montaż główny: Główna belka pozioma lub dźwigar (mostek dźwigu) jest montowany w dużych sekcjach, często w fabryce specjalnie zaprojektowanej do przenoszenia tak ciężkich elementów. Dźwigary poprzeczne są produkowane, a mechanizm jezdny dźwigu (który umożliwia dźwig do poruszania się po pasie startowym) jest zmontowany. Obejmuje to system wózków i system szyn, po których dźwig może się poruszać. Żuraw tej wielkości często będzie wyposażony w kabinę sterowniczą, w której znajdują się wyspecjalizowane układy elektroniczne i systemy sterowania, umożliwiające operatorom obsługę skomplikowanych operacji żurawia.

Integracja komponentów: Systemy elektryczne, w tym zasilacze wysokiego napięcia, panele sterowania i systemy komunikacji, są zintegrowane. Systemy te kontrolują ruch, prędkość, podnoszenie i zarządzanie ładunkiem żurawia. Duże żurawie są wyposażone w liczne systemy bezpieczeństwa, w tym zabezpieczenie przed przeciążeniem, hamulce awaryjne, wyłączniki krańcowe i czujniki, aby zapewnić płynną i kontrolowaną pracę.

Testowanie i kalibracja: Żuraw przechodzi rygorystyczne testy w celu sprawdzenia jego nośności, a także zdolności do pracy w różnych warunkach dynamicznych. Przed dostawą żuraw jest testowany pod kątem jego wydajności operacyjnej - sprawdzając wszystkie ruchy, prędkość, kontrolę obciążenia, i reakcja na polecenia. Czujniki, systemy sterowania i funkcje bezpieczeństwa są kalibrowane, aby zapewnić działanie żurawia zgodnie ze specyfikacjami projektowymi.

Transport i instalacja: Ze względu na ogromne rozmiary dźwigu często jest on wysyłany w zdemontowanych sekcjach, a każda część jest transportowana na miejsce instalacji drogą lądową lub morską. Po przybyciu na miejsce instalacji żuraw jest składany. Może to wymagać użycia mniejszych dźwigów lub innego ciężkiego sprzętu do podnoszenia i ustawiania dużych komponentów. Po zmontowaniu na miejscu żuraw przechodzi końcowe testy, aby upewnić się, że wszystkie systemy działają prawidłowo w terenie.

8. Uruchomienie i przekazanie: Operatorzy i personel konserwacyjny dźwigu są przeszkoleni w zakresie obsługi sprzętu i rozwiązywania podstawowych problemów. Po pomyślnym uruchomieniu żuraw jest przekazywany klientowi z pełnym zestawem instrukcji obsługi i harmonogramów konserwacji. Wielu producentów oferuje stałe wsparcie i umowy konserwacyjne, aby zapewnić niezawodne działanie żurawia przez dziesięciolecia.

Widok warsztatu:

Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po zrealizowaniu planu będzie ich ponad 500 (zestawów), a wskaźnik sieciowania sprzętu osiągnie 95%. Oddano do użytku 32 linie spawalnicze, planowana jest instalacja 50, a stopień automatyzacji całej linii produktów osiągnął 85%.
