Suwnica bramowa z pojedynczym dźwigarem elektrycznym

Elektryczna suwnica bramowa jednodźwigarowa jest powszechnym sprzętem dźwigowym o tonażu 0,5 ~ 20 ton. Jest szeroko stosowany w fabrykach, kopalniach, portach, magazynach, obszarach wielu wiatrów i innych miejscach przeładunku materiałów w celu poprawy wydajności pracy i poprawy niezbędnych warunków pracy maszyn.

Elektryczna suwnica bramowa jednodźwigarowa z wciągnikiem elektrycznym to urządzenia dźwigowe średniej i małej wielkości poruszające się po szynach. Składa się głównie z suwnicy (dźwigara, nogi, dolnej belki poprzecznej itp.), mechanizmu podnoszącego, mechanizmu jezdnego i elektrycznej części sterującej. Z wciągnikiem elektrycznym jako mechanizmem podnoszącym biegnie on wzdłuż dolnego kołnierza dwuteownika dźwigara. Dźwigar ma konstrukcję skrzynkową i kratownicową. Ta pierwsza charakteryzuje się dobrymi technikami i łatwą produkcją, druga jest lekka pod względem ciężaru własnego i odporna na wiatr. Kompletna maszyna charakteryzuje się niewielką masą własną, prostą konstrukcją oraz łatwą instalacją i konserwacją, dzięki czemu można ją stosować w zewnętrznych miejscach eksploatacji o średnim natężeniu oraz małe ładunki do zastosowań ogólnych, takich jak fabryki i kopalnie, stocznie towarowe i magazyny. Zabrania się pracy w środowisku, w którym występują gazy łatwopalne, wybuchowe i żrące.

Posiada trzy tryby pracy: uchwyt naziemny, bezprzewodowy pilot i kabinę.

Udźwig: 2t, 3 t, 5 t, 10t, 16t, 20t, 6T

Długość przęsła: 7,5 m ~ 31,5 m

Waga: 4500 kg

Maks. Wysokość podnoszenia: 15 M, 6 m, 20 M, 30 m lub dostosowana

Obowiązek pracyA3, A4

Napięcie znamionowe: 3 fazy 380 V 50 Hz / dostosowane

Certyfikacja: ISO, CE, GOST

Tryb sterowania dźwigiem: zdalne sterowanie, sterowanie wiszące, sterowanie kabiną

Elementy suwnicy bramowej jednodźwigarowej z wciągnikiem elektrycznym zazwyczaj obejmują:

1. Dźwig główny:

Dźwig główny jest głównym elementem konstrukcyjnym pojedynczej suwnicy bramowej z wciągnikiem elektrycznym, który podtrzymuje ładunek i inne elementy żurawia. Składa się z poziomych belek biegnących przez całą długość dźwigu, zwykle wykonanych ze stali.

Materiał fabryczny stali Q235B/Q345B, formowanie bez szwu i jednorazowe.

Pełny zestaw do cięcia CNC w hucie stali.

2. Podnośnik:

Wciągnik elektryczny do podnoszenia i opuszczania ładunków. Montowany jest zazwyczaj na wózku poruszającym się po dźwigarze głównym.

Pojemność: 1-50t 2

Klasa ochrony klasa F

3. Wysięgnik:

Nogi są spawane ze stali o wysokiej wytrzymałości, a pod spodem zamontowane są rolki ułatwiające przemieszczanie.

4. Koła:

Koła do podnośników, belki główne i belki końcowe produkowane są w naszym dedykowanym warsztacie odlewania próżniowego.

5. Hak

Hak dźwigu jest bardzo krytycznym elementem wszystkich maszyn dźwigowych i wytrzymuje ciężar prawie wszystkich ładunków. Wszelkie problemy z nim związane mogą prowadzić do śmiertelnych wypadków. Dlatego znaczenie haczyków jest oczywiste.

1. Pojemność: 1-450 ton

2. Hak kuty, płaski w kształcie litery „C”, obracający się na łożysku oporowym.

6. Bezprzewodowy pilot zdalnego sterowania:

System sterowania pozwala operatorowi kontrolować ruch dźwigu i wciągnika. Systemy sterowania mogą obejmować przyciski, przełączniki lub piloty zdalnego sterowania.

1. Model: F21 F23 F24 F21 F23 F24 Prędkość: pojedyncza prędkość, podwójna prędkość. Sterowanie VFD

2. Żywotność 500,000 razy;

7. Funkcje bezpieczeństwa:Suwnice bramowe są wyposażone w różne funkcje bezpieczeństwa, takie jak zabezpieczenie przed przeciążeniem, przyciski zatrzymania awaryjnego i wyłączniki krańcowe, aby zapobiec wypadkom.

8. Pas startowy lub suwnica:Żurawie można montować na stałym pasie startowym lub na suwnicy wspartej na wysięgnikach. Pas startowy lub suwnica zapewnia stabilną podstawę i umożliwia poruszanie się dźwigu w obszarze roboczym.

9. Opcjonalne akcesoria:Aby zwiększyć bezpieczeństwo i wydajność, można dodać dodatkowe akcesoria, takie jak światła, syreny i kamery.

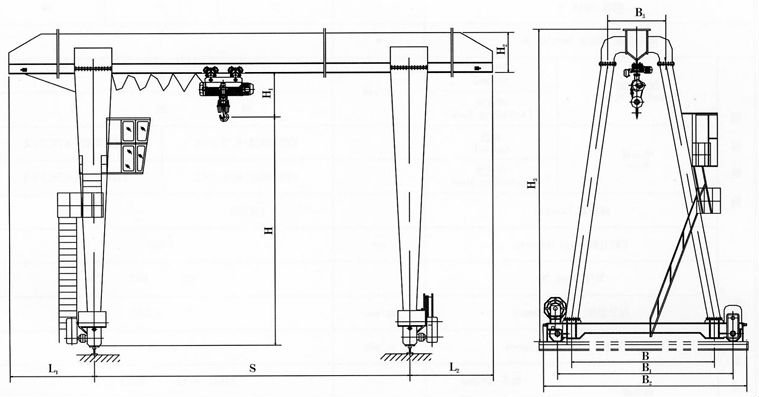

10. Szkic:

1. Elastyczność:Suwnice bramowe jednodźwigarowe z wciągnikiem elektrycznym są niezwykle elastyczne i można je stosować do różnych zastosowań dźwigowych. Z łatwością radzą sobie z różnymi rodzajami ładunków, w tym ciężkimi maszynami, sprzętem i materiałami.
2. Kompaktowa konstrukcja:Suwnice bramowe jednodźwigarowe mają stosunkowo zwartą konstrukcję w porównaniu do suwnic dwudźwigarowych, dzięki czemu nadają się do stosowania w obiektach o ograniczonej przestrzeni lub niskim prześwicie.
3. Ekonomiczne:Suwnica tego typu jest na ogół bardziej opłacalna niż suwnica dwudźwigarowa, co czyni ją pierwszym wyborem dla firm chcących zmaksymalizować swoją inwestycję przy jednoczesnym zaspokojeniu potrzeb w zakresie podnoszenia.
4. Łatwe do zainstalowania:Suwnice bramowe jednodźwigarowe z wciągnikiem elektrycznym są łatwiejsze w montażu niż inne typy suwnic i wymagają minimalnych modyfikacji istniejącej infrastruktury.
5. Wydajna obsługa:Suwnice bramowe jednodźwigarowe z wciągnikiem elektrycznym zaprojektowano z myślą o wydajnej pracy i funkcjach takich jak zmienna kontrola prędkości, precyzyjne pozycjonowanie i płynne podnoszenie.
6. Niskie koszty utrzymania:Suwnice bramowe jednodźwigarowe mają na ogół mniejsze wymagania konserwacyjne niż niektóre inne typy suwnic, co z czasem zmniejsza przestoje i koszty operacyjne.

• Produkcja:Suwnice bramowe jednodźwigarowe są powszechnie stosowane w zakładach produkcyjnych do podnoszenia i przenoszenia ciężkich maszyn, części i surowców podczas procesów produkcyjnych.
• Magazynowanie:Ta suwnica bramowa idealnie nadaje się do stosowania w magazynach i centrach dystrybucyjnych do załadunku i rozładunku towarów, układania palet i organizowania zapasów.
• Budowa:Suwnice bramowe jednodźwigarowe z wciągnikiem elektrycznym są używane na placach budowy do podnoszenia i przenoszenia materiałów, takich jak belki stalowe, płyty betonowe i sprzęt budowlany.
• Wysyłka i logistyka:Porty i stocznie korzystają z jednodźwigarowych suwnic bramowych z elektrycznym wciągnikiem do obsługi kontenerów, załadunku i rozładunku statków oraz przenoszenia ładunków pomiędzy różnymi środkami transportu.
• Branża motoryzacyjna:Zakłady produkujące samochody wykorzystują jednodźwigarowe suwnice bramowe do montażu samochodów, transportu części samochodowych i przenoszenia ciężkich komponentów na liniach produkcyjnych.
• Rolnictwo:Ten typ suwnicy bramowej nadaje się do stosowania w środowiskach rolniczych, takich jak załadunek i rozładunek sprzętu rolniczego, przenoszenie siana lub zboża oraz przenoszenie zwierząt gospodarskich.

Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po zrealizowaniu planu będzie ich ponad 500 (zestawów), a wskaźnik sieciowania sprzętu osiągnie 95%. Oddano do użytku 32 linie spawalnicze, planowana jest instalacja 50, a stopień automatyzacji całej linii produktów został osiągnięty.
