Rozpiętość i wysokość żurawia
Prawidłowe obliczenie rozpiętości i wysokości suwnic pomostowych ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i wydajności operacyjnej. Rozpiętość odnosi się do odległości pomiędzy dwiema belkami toru jezdnego dźwigu, natomiast wysokość określa prześwit pionowy pomiędzy hakiem lub wciągnikiem dźwigu a podłogą pod nim. Te dwa czynniki odgrywają główną rolę w funkcjonalności żurawia, zapewniając, że może on bezpiecznie obsługiwać ładunki bez żadnych problemów z prześwitem i przeszkód operacyjnych.
Celem tego przewodnika jest dostarczenie wiedzy i narzędzi umożliwiających dokładne obliczenie rozpiętości i wysokości. Rozumiejąc te kluczowe pomiary, możesz mieć pewność, że Twój żuraw będzie efektywnie działał na dostępnej przestrzeni, bez uszczerbku dla bezpieczeństwa i wydajności. Niezależnie od tego, czy projektujesz nowy system dźwigowy, czy modernizujesz istniejący, prawidłowe obliczenia rozpiętości i wysokości to pierwszy krok w kierunku pomyślnej instalacji i długotrwałej eksploatacji.
Dlaczego to ma znaczenie
Prawidłowo obliczona rozpiętość i wysokość żurawia mają kluczowe znaczenie dla uniknięcia problemów operacyjnych i minimalizacji ryzyka. Jeśli te pomiary są nieprawidłowe, mogą wystąpić problemy z prześwitem, które zakłócają obsługę ładunku, powodują awarię żurawia lub stwarzają zagrożenie dla bezpieczeństwa. Na przykład, jeśli wysokość dźwigu jest zbyt niska, ładunek może nie mieć wystarczającej przestrzeni w pionie do bezpiecznego podnoszenia i przemieszczania. Podobnie rozpiętość o nieprawidłowym rozmiarze może spowodować niewspółosiowość z pasem startowym lub nieefektywną pracę dźwigu, co prowadzi do nadmiernych naprężeń w systemie.
Ponadto dokładne obliczenia rozpiętości i wysokości żurawia przyczyniają się do trwałości i wydajności żurawia. Przy odpowiednim prześwicie i rozpiętości żuraw ulega mniejszemu zużyciu, co zmniejsza częstotliwość i koszt napraw. Co więcej, dobrze obliczona konfiguracja żurawia gwarantuje jego płynną pracę, co zwiększa produktywność i zmniejsza ryzyko przestojów.
Zasadniczo prawidłowe obliczenia rozpiętości i wysokości pozwalają dźwigowi idealnie dopasować się do otoczenia, zapewniając wykonanie przez niego zamierzonych zadań bez uszczerbku dla bezpieczeństwa, niezawodności i funkcjonalności.
Kluczowe czynniki w obliczeniach
Przy obliczaniu rozpiętości i wysokości dźwigu należy wziąć pod uwagę kilka czynników:
Wysokość sufitu: Dostępna przestrzeń pionowa w obiekcie odgrywa kluczową rolę przy określaniu wysokości i prześwitu dźwigu. Wysokość sufitu ogranicza wysokość, na jaką żuraw może podnosić ładunki oraz ilość wolnego miejsca dla operatorów i sprzętu.
Układ budynku: Układ budynku lub obszaru roboczego wpływa na rozpiętość i wysokość dźwigu. Całkowita dostępna szerokość przestrzeni określi maksymalną rozpiętość, podczas gdy układ pionowy określi prześwit niezbędny do bezpiecznego działania.
Prześwit ładunku: Zrozumienie rozmiaru, wagi i rodzaju ładunków, które będą obsługiwane przez dźwig, ma kluczowe znaczenie. Wysokość ładunku i wymagania dotyczące podnoszenia mają bezpośredni wpływ na niezbędną wysokość żurawia i odstępy bezpieczeństwa, aby zapewnić bezpieczną pracę.
Marginesy bezpieczeństwa: Zawsze uwzględniaj margines bezpieczeństwa w obliczeniach projektowych, aby uwzględnić kołysanie ładunku, ruch dźwigu i regulacje operacyjne. Ten dodatkowy prześwit pomaga zapobiegać wypadkom i zapewnia płynną pracę żurawia nawet w zmiennych warunkach.
Przestrzeń nad głową: Weź pod uwagę inne elementy nad głową, które mogą mieć wpływ na wysokość dźwigu, takie jak systemy HVAC, oprawy oświetleniowe lub podpory budynków. Elementy te mogą wymagać dostosowania konstrukcji żurawia, aby nie zakłócać jego pracy.
Biorąc pod uwagę wszystkie te czynniki, można obliczyć prawidłową rozpiętość i wysokość, co zapewni efektywne działanie dźwigu w danym środowisku, przy jednoczesnym skupieniu się na bezpieczeństwie i wydajności.
Podstawy rozpiętości i wysokości żurawia

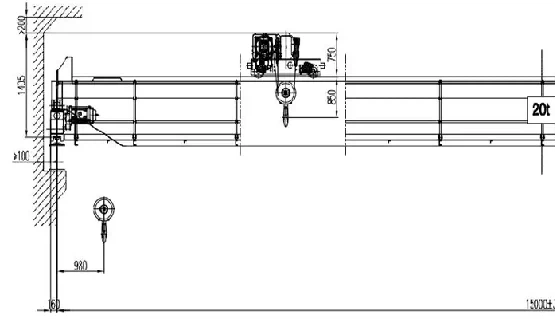

Rozpiętość żurawia
Rozpiętość żurawia odnosi się do poziomej odległości pomiędzy dwiema belkami pasa startowego, po których porusza się żuraw. Odległość ta określa szerokość obszaru, który dźwig może pokonać podczas swojej pracy. W uproszczeniu rozpiętość to szerokość toru działania żurawia, która wpływa na odległość, na jaką żuraw może poruszać się w poziomie po obiekcie.
Czynniki wpływające na rozpiętość:
Układ obiektu: Ogólny projekt i wielkość budynku lub obszaru roboczego, w którym będzie działać dźwig, to kluczowe kwestie. Dostępna szerokość obiektu określi rozpiętość dźwigu i należy wziąć pod uwagę wszelkie przeszkody (takie jak kolumny lub ściany), aby zapewnić swobodne poruszanie się dźwigu w przestrzeni.
Rozmiar ładunku: Rozmiar ładunku, jaki będzie obsługiwać dźwig, również wpływa na rozpiętość. Większe lub bardziej złożone ładunki mogą wymagać większej rozpiętości, aby efektywnie poruszać się po obszarze roboczym. Na przykład dźwig podnoszący ponadgabarytowe komponenty może wymagać większego rozpiętości, aby zapewnić prawidłowe manewrowanie i obsługę ładunku.
Wymagana przestrzeń operacyjna: Zamierzone zastosowanie żurawia będzie dyktować ilość wymaganej przestrzeni operacyjnej. Jeśli żuraw jest używany w środowisku o określonych zadaniach (takich jak przenoszenie dużych, nieporęcznych materiałów lub sprzętu), może być konieczne zastosowanie większego rozpiętości, aby spełnić te wymagania i zapewnić większą zwrotność.
Wysokość żurawia (prześwit)
Wysokość dźwigu odnosi się do pionowego prześwitu między podłogą a spodem wciągnika lub mostu dźwigu. Wymiar ten jest niezbędny do określenia, ile miejsca jest dostępne dla dźwigu do bezpiecznego i skutecznego podnoszenia ładunków. Prześwit wpływa nie tylko na wysokość podnoszonych ładunków, ale także na bezpieczeństwo i łatwość obsługi operatorów i personelu konserwacyjnego.
Czynniki do rozważenia:
Wysokość sufitu: Wysokość sufitu budynku odgrywa bezpośrednią rolę w określaniu maksymalnej wysokości podnoszenia dźwigu. Wysokość dźwigu musi zapewniać odpowiedni prześwit umożliwiający podnoszenie ładunków bez zakłócania konstrukcji napowietrznych, takich jak belki, kanały lub oprawy oświetleniowe.
Prześwit pod obciążeniem: Rodzaj i rozmiar przenoszonych ładunków określi wymagany prześwit wysokości. Większe ładunki mogą wymagać dodatkowej przestrzeni w pionie, aby zapewnić ich bezpieczne podnoszenie bez kontaktu z otaczającymi konstrukcjami.
Wysokość haka: Wysokość haka to odległość pomiędzy podłogą a hakiem do podnoszenia dźwigu przy jego maksymalnym wysunięciu. Pomiar ten ma bezpośredni wpływ na udźwig żurawia i wysokość, na jaką może on umieszczać lub pobierać ładunki.
Marginesy bezpieczeństwa: Zawsze uwzględniaj marginesy bezpieczeństwa przy obliczaniu wysokości żurawia. Marginesy te są niezbędne, aby zapobiec potencjalnym problemom, takim jak kołysanie ładunku, ruch dźwigu lub nieoczekiwane wymagania dotyczące prześwitu podczas pracy. Wystarczająca szczelina bezpieczeństwa zapewnia wydajną pracę dźwigu w zmiennych warunkach obciążenia i pozwala zachować elastyczność operacyjną.
Dokładne zrozumienie rozpiętości i wysokości dźwigu oraz czynników wpływających na te pomiary pozwala zapewnić, że dźwig jest optymalnie zaprojektowany pod kątem zarówno bezpieczeństwa, jak i efektywności operacyjnej w Twoim obiekcie.
Kluczowe czynniki przy obliczaniu rozpiętości i wysokości suwnicy
Układ budynku i wymiary obiektu
Ogólne wymiary budynku: Pierwszym krokiem przy obliczaniu rozpiętości i wysokości dźwigu jest dokładne zrozumienie układu i wymiarów budynku. Obejmuje to długość, szerokość i dostępną wysokość w obiekcie. Dostępna szerokość pomoże określić rozpiętość żurawia, natomiast wysokość określi prześwit potrzebny, aby żuraw mógł pracować bez przeszkód.
Konstrukcja budynku i wielkość dźwigu: Zasadnicze znaczenie ma związek między projektem konstrukcyjnym budynku a rozmiarem dźwigu. Belki nośne, kolumny, ściany i inne elementy architektoniczne wpływają na miejsce i sposób ustawienia dźwigu. Na przykład kolumny mogą zmniejszać dostępną rozpiętość, a niskie sufity mogą ograniczać udźwig dźwigu. Zrozumienie ograniczeń konstrukcyjnych budynku gwarantuje, że dźwig będzie pasował i działał skutecznie w dostępnej przestrzeni.
Wymagania dotyczące obciążenia
Rozmiar, waga i kształt ładunków:
Jednym z głównych czynników określających zarówno rozpiętość, jak i wysokość suwnicy jest rodzaj ładunków, jakie będzie ona obsługiwać. Różne ładunki mają różne wymagania przestrzenne:
Waga: Cięższe ładunki często wymagają mocniejszych konstrukcji dźwigów i mogą wymagać większych rozpiętości, aby zapewnić niezbędną siłę podnoszenia.
Rozmiar i kształt: Ładunki ponadgabarytowe lub o nietypowym kształcie mogą wymagać więcej miejsca do bezpiecznego przemieszczania. Na przykład duże maszyny lub długie belki będą wymagały wystarczającej przestrzeni zarówno pod względem wysokości, jak i rozpiętości, aby uniknąć kontaktu ze ścianami lub innymi konstrukcjami podczas ruchu.
Wysokość podnoszenia:
Wysokość, na jaką dźwig musi podnosić ładunek, ma kluczowe znaczenie dla ogólnych wymagań dotyczących prześwitu. Wysokie sufity mogą być konieczne, jeśli podnosisz duże lub wysokie przedmioty. Ponadto ważne jest, aby wziąć pod uwagę wysokość haka dźwigu w jego najwyższym położeniu i upewnić się, że jest wystarczający prześwit, aby podnosić i manewrować ładunkami bez ryzyka przeszkód.
Marginesy bezpieczeństwa
Luki w bezpieczeństwie operacyjnym: Marginesy bezpieczeństwa mają kluczowe znaczenie przy obliczaniu zarówno rozpiętości, jak i wysokości żurawia. Obejmują one dodatkową przestrzeń potrzebną do uwzględnienia takich czynników, jak kołysanie żurawia, kołysanie ładunku i nieoczekiwane ruchy podczas operacji. Na przykład żurawie mogą doświadczać pewnego stopnia kołysania w poziomie lub w pionie, szczególnie podczas podnoszenia ciężkich lub niezrównoważonych ładunków. Uwzględnienie dodatkowej przestrzeni na te ruchy zmniejsza ryzyko wypadków i zapewnia płynną pracę.
Ruch i kołysanie ładunku: Niezbędne jest zapewnienie wystarczającej ilości miejsca, aby ładunek mógł się bezpiecznie przemieszczać. Podczas podnoszenia i transportu ładunków, szczególnie ciężkich, ładunek może się kołysać lub kołysać, szczególnie jeśli dźwig porusza się z większą prędkością lub na długich dystansach. Obliczając kołysanie, można upewnić się, że żuraw ma wystarczający prześwit, aby uniknąć zderzenia z elementami konstrukcyjnymi, maszynami lub personelem.
Przyszłe instalacje sprzętu: Rozsądnie jest również zapewnić dodatkową przestrzeń, aby pomieścić potencjalny przyszły sprzęt lub ulepszenia, takie jak dodatkowe dźwigi lub systemy magazynowania. Posiadanie odrobiny dodatkowego miejsca pozwala na elastyczność w przyszłości, szczególnie w przypadku ewolucji lub wzrostu potrzeb operacyjnych obiektu.
Uwzględnienie odpowiednich marginesów bezpieczeństwa dla ruchu ładunku, kołysania i potencjalnych rozszerzeń gwarantuje, że system dźwigowy będzie bezpieczny, wydajny i będzie można go dostosowywać przez wiele lat. Właściwe planowanie i uwzględnienie tych czynników zminimalizuje zakłócenia operacyjne i poprawi długoterminową wydajność.
Przewodnik krok po kroku dotyczący obliczania rozpiętości suwnicy
Zmierz szerokość obiektu
Rozpocznij od zmierzenia całkowitej szerokości obiektu lub konstrukcji, w której zostanie zainstalowany dźwig. Pomiaru należy dokonać od ściany do ściany w punktach, po których będzie przemieszczał się dźwig, zapewniając dokładność i prawidłowe dopasowanie dźwigu.
Pomiary należy wykonać zarówno na poziomie gruntu, jak i nad głową, aby uwzględnić elementy konstrukcyjne.
Weź pod uwagę wszelkie przeszkody, takie jak kolumny, belki lub podpory, które mogą ograniczać rozpiętość lub ruch żurawia.
Dokładny pomiar szerokości budynku pozwala określić, ile wolnego miejsca będzie miał żuraw na swojej drodze przejazdu, upewniając się, że żadne przeszkody konstrukcyjne nie zakłócają jego ruchu.
Określ wymaganą rozpiętość
Gdy już znasz szerokość budynku, kolejnym krokiem jest wybranie rozpiętości suwnicy. Rozpiętość to odległość między dwiema belkami pasa startowego, po których porusza się dźwig. Rozpiętość musi uwzględniać zarówno szerokość budynku, jak i wymiary ładunku.
Suwnice jednodźwigarowe: idealne do lżejszych ładunków, żurawie te mają węższą rozpiętość i są opłacalne w przypadku mniejszych przestrzeni operacyjnych.
Suwnice dwudźwigarowe: nadają się do cięższych ładunków i wymagają szerszej rozpiętości ze względu na zwiększony udźwig. Oferują lepszą stabilność, ale wymagają więcej miejsca.
Przy określaniu wymaganej rozpiętości należy wziąć pod uwagę rozmiar i wagę ładunków, jakie wytrzyma dźwig. Większe lub cięższe ładunki mogą wymagać większej rozpiętości, aby umożliwić prawidłowe podnoszenie i przemieszczanie.
Dodaj luki w bezpieczeństwie i działaniu
Aby zapewnić płynną pracę, dodaj luki zabezpieczające po obu stronach żurawia. Ta dodatkowa przestrzeń uwzględni wszelkie kołysania i ruchy, szczególnie podczas podnoszenia ciężkich lub niezrównoważonych ładunków.
Luki bezpieczeństwa: zazwyczaj 3-6 cali z każdej strony. Te szczeliny pomagają uniknąć zakłóceń ze strony konstrukcji budynku i zapobiegają wypadkom.
Przyszłe modyfikacje: Ważne jest również pozostawienie miejsca na potencjalną przyszłą rozbudowę, taką jak dodanie dodatkowych dźwigów lub sprzętu. Posiadanie dodatkowej przestrzeni pozwala na elastyczność w przypadku przyszłych modernizacji bez konieczności wprowadzania znaczących zmian w infrastrukturze dźwigu.
Luki w bezpieczeństwie i przestrzeń na przyszłe modernizacje są niezbędne, aby zapewnić płynną pracę dźwigu i możliwość dostosowania obiektu do przyszłych potrzeb operacyjnych bez większych modyfikacji.
Przewodnik krok po kroku dotyczący obliczania wysokości i prześwitu żurawia
Zmierz wysokość sufitu
Zacznij od określenia całkowitej wysokości sufitu od podłogi do dachu lub belek nośnych. Jest to maksymalna dostępna przestrzeń pionowa dla żurawia i jego podzespołów.
Rozważ cechy konstrukcyjne: Weź pod uwagę wszelkie przeszkody, takie jak systemy HVAC, kanały, oprawy oświetleniowe lub rury napowietrzne, które mogą zmniejszyć dostępny prześwit dla dźwigu.
Dokładny pomiar: Upewnij się, że pomiar jest wykonywany od poziomu podłogi do najwyższego punktu sufitu, szczególnie w przypadku pochyłych linii dachu lub nierównych konstrukcji.
Mierząc wysokość sufitu, ustalasz górne granice ruchu żurawia, zapewniając, że żuraw zmieści się i będzie bezpiecznie działał w dostępnej przestrzeni.
Określ wysokość haka
Następnie oblicz minimalną wysokość haka wymaganą do bezpiecznego przenoszenia ładunku. Wysokość haka to odległość w pionie od podłogi do spodu haka dźwigu.
Rozważania dotyczące rozmiaru ładunku: Uwzględnij wysokość podnoszonych ładunków. Większe lub nieporęczne ładunki mogą wymagać wyższego haka, aby uniknąć kolizji z sufitem lub innymi przeszkodami.
Wymagania dotyczące odstępu: W przypadku niektórych operacji, takich jak przenoszenie wysokich lub ponadgabarytowych przedmiotów, może być konieczny dodatkowy odstęp, aby zapobiec uszkodzeniu zarówno żurawia, jak i ładunku.
Wysokość haka zapewnia, że żuraw może bezpiecznie podnosić i przenosić ładunki bez zakłóceń, zapewniając jednocześnie wystarczający prześwit dla samego ładunku podczas jazdy.
Dodaj margines bezpieczeństwa dla ruchu dźwigu
Aby uwzględnić dynamikę ruchów i bezpieczeństwo operacyjne, należy uwzględnić margines bezpieczeństwa pomiędzy najwyższym punktem ładunku a sufitem. Zapewnia to wystarczającą ilość miejsca zarówno do podnoszenia, jak i opuszczania dźwigu.
Luki bezpieczeństwa: Dodaj strefę buforową (zwykle kilka cali) nad ładunkiem, aby zapobiec jego kontaktowi z sufitem podczas podnoszenia lub opuszczania.
Względy dynamiczne: Należy wziąć pod uwagę wszelkie kołysania lub ruchy ładunku, które mogą wystąpić podczas pracy żurawia, szczególnie w przypadku ładunków ciężkich lub o nieregularnym kształcie.
Margines bezpieczeństwa pomaga zapobiegać kolizjom ze stropem i zapewnia płynną pracę żurawia nawet w zmiennych warunkach, zmniejszając ryzyko wypadków i uszkodzeń zarówno żurawia, jak i jego otoczenia.
Rachunkowość czynników środowiskowych i operacyjnych
Względy temperatury i pogody
Obliczając rozpiętość i wysokość żurawia, należy wziąć pod uwagę warunki środowiskowe, ponieważ wahania temperatury mogą znacząco wpłynąć na działanie i konstrukcję żurawia.
Wpływ zmian temperatury: Stal i inne elementy żurawia mogą rozszerzać się lub kurczyć pod wpływem zmian temperatury, co może mieć wpływ na luz i działanie. Jest to szczególnie istotne w obiektach narażonych na działanie ekstremalnych temperatur.
Środowiska o wysokiej temperaturze: W środowiskach takich jak huty stali, gdzie temperatura może znacznie wzrosnąć, elementy dźwigów muszą być zaprojektowane tak, aby wytrzymywały ciepło. Może to wymagać większego prześwitu, aby zapewnić bezpieczną pracę żurawia bez zakłóceń ze strony nagrzanych konstrukcji.
Warunki przechowywania w chłodniach: W środowiskach mroźnych, takich jak chłodnie, system dźwigowy powinien być zaprojektowany z materiałów, które wytrzymują niskie temperatury bez stania się kruchym lub utraty integralności strukturalnej. Może być potrzebny dodatkowy odstęp, aby uwzględnić gromadzenie się szronu lub zwiększyć marginesy bezpieczeństwa, aby uniknąć wypadków.
Rozumiejąc, w jaki sposób czynniki środowiskowe wpływają na działanie żurawia, można mieć pewność, że żuraw zostanie zbudowany tak, aby był trwały i działał wydajnie w różnych warunkach temperaturowych.
Konserwacja i przyszłe modyfikacje
Uwzględnienie przyszłej konserwacji i potencjalnych modernizacji ma kluczowe znaczenie przy planowaniu rozpiętości i wysokości dźwigu.
Rutynowe przeglądy i regulacje: W ramach cyklu życia żurawia należy zaplanować regularne przeglądy i harmonogramy konserwacji. Upewnij się, że konstrukcja dźwigu umożliwia łatwy dostęp do kluczowych komponentów wymagających serwisowania, takich jak wciągniki, silniki lub systemy sterowania.
Miejsce na modyfikacje: Konieczne mogą być przyszłe ulepszenia lub dostosowania, takie jak instalacja nowych wciągników, silników lub nawet bardziej zaawansowanych systemów mostowych. Pozostaw dodatkową przestrzeń wokół dźwigu, aby uwzględnić te zmiany bez konieczności znaczących zmian w istniejącej konfiguracji.
Proaktywne planowanie: myśląc z wyprzedzeniem, możesz uniknąć zakłóceń w przypadku konieczności wprowadzenia modyfikacji i skrócić przestoje, oszczędzając czas i pieniądze.
Uwzględnienie przyszłych potrzeb na etapie projektowania żurawia pomaga ograniczyć długoterminowe zakłócenia w działaniu i gwarantuje, że żuraw będzie można nadal dostosowywać do zmieniających się wymagań biznesowych.
Powierzchnia podłogi i marginesy bezpieczeństwa
Powierzchnia dźwigu i dostępna powierzchnia mają kluczowe znaczenie dla zapewnienia bezpieczeństwa, wydajności i zgodności w Twoim obiekcie.
Przestrzeń dla operatora i sprzętu: Zapewnij operatorom dźwigu odpowiednią przestrzeń, aby mogli bezpiecznie uzyskać dostęp do paneli sterowania, a dźwig mógł swobodnie manewrować ładunkami. Należy wziąć pod uwagę odstęp niezbędny w polu widzenia operatora, a także ścieżki dostępu dla personelu konserwacyjnego i służb ratunkowych.
Układ obiektu: Należy unikać umieszczania systemu dźwigowego w obszarach, które mogłyby utrudniać ruch pieszy, magazynowanie lub inne istotne operacje. Dźwig nie powinien blokować krytycznych ścieżek ani tworzyć wąskich gardeł, które mogłyby zakłócać przepływ pracy.
Marginesy bezpieczeństwa: Zapewnij dodatkową przestrzeń pomiędzy torem ruchu żurawia a wszelkimi stałymi obiektami (takimi jak ściany, maszyny lub inne dźwigi), aby zapobiec przypadkowym kolizjom. Zastosowanie tych luk bezpieczeństwa zapewnia bezpieczną pracę dźwigu i minimalizuje ryzyko uszkodzenia sprzętu, ludzi i samego obiektu.
Uwzględniając powierzchnię podłogi i marginesy bezpieczeństwa, możesz mieć pewność, że żuraw działa wydajnie, bez uszczerbku dla przepływu operacyjnego i bezpieczeństwa obiektu.
Praktyczny przykład:Obliczanie rozpiętości i wysokości dla konkretnego obiektu
Konfiguracja scenariusza
Wyobraź sobie, że pracujesz z magazynem o wymiarach 50x80 stóp i wysokości sufitu 25 stóp. Aby zapewnić prawidłowy projekt dźwigu, musimy obliczyć rozpiętość i wysokość suwnicy, która zmieści się w tych wymiarach oraz spełni potrzeby operacyjne i standardy bezpieczeństwa.
Wymiary obiektu:
Wymiary magazynu: 50 stóp szerokości i 80 stóp długości.
Wysokość sufitu: 25 stóp od podłogi do dachu.
Zastosujemy teraz te pomiary do określenia rozpiętości, wysokości i marginesów bezpieczeństwa żurawia.
Stosowanie pomiarów krok po kroku
Zmierz szerokość budynku i wysokość sufitu
Zacznij od podstawowych wymiarów obiektu: magazyn ma szerokość 15 metrów i wysokość sufitu 25 stóp. Wartości te będą podstawą obliczeń rozpiętości i wysokości.
Określ rozpiętość dźwigu
Rozpiętość to odległość pomiędzy dwiema belkami pasa startowego, po których będzie się poruszał dźwig. W idealnym przypadku rozpiętość żurawia powinna odpowiadać szerokości magazynu, z pewnym prześwitem dla bezpieczeństwa. W tym przypadku wybieramy rozpiętość 48 stóp, uwzględniając 1-margines bezpieczeństwa stóp z każdej strony.
Określ wysokość dźwigu (prześwit)
Wysokość odnosi się do odległości między podłogą a spodem wciągnika lub mostu dźwigu. Aby zapewnić bezpieczną pracę, należy pozostawić odstęp 5 stóp między hakiem a sufitem plus 2-margines bezpieczeństwa stóp dla ruchu dźwigu. Oznacza to, że wysokość haka powinna wynosić 18 stóp (25-stopa sufitu - 5 prześwit stóp - 2 margines bezpieczeństwa stóp).
Dodaj marginesy bezpieczeństwa i operacyjne
Aby zapewnić płynny ruch i zmniejszyć ryzyko kolizji, dodaj 2-przerwę zabezpieczającą na stopy po obu stronach żurawia. Przestrzeń ta jest ważna ze względu na kołysanie ładunku i obrót żurawia, zapewniając wystarczającą ilość miejsca do bezpiecznej pracy.
Pomiary końcowe:
Rozpiętość dźwigu: 48 stóp (pasuje do szerokości magazynu z marginesami bezpieczeństwa)
Wysokość dźwigu: 18 stóp (uwzględniająca wysokość haka i marginesy operacyjne)
Korekty w oparciu o wymagania dotyczące obciążenia
Po ustaleniu podstawowych wymiarów należy dokonać dostosowań pod kątem konkretnych wymagań dotyczących obciążenia.
Korekty dla dużych maszyn lub ciężkich ładunków
Jeśli dźwig ma podnosić duże maszyny lub ciężkie komponenty, należy wziąć pod uwagę wysokość ładunku. Na przykład:
Jeśli ładunek jest wysoki (np. duży sprzęt), wysokość haka dźwigu będzie musiała zostać podniesiona, aby zapewnić prześwit.
W przypadku ciężkich ładunków może być potrzebna dodatkowa przestrzeń, aby dźwig mógł bezpiecznie podnosić i przenosić przedmiot bez ryzyka przeciążenia.
Obliczanie niezbędnej wysokości haka
Załóżmy, że sam ładunek ma wysokość 10 stóp. Aby bezpiecznie podnieść ten ładunek, żuraw musi być w stanie dostosować się do jego wysokości, niezbędnego prześwitu i dodatkowego bezpieczeństwa. Nowa wysokość haka powinna wynosić 22 stopy (10-wysokość obciążenia w stopach + 5 prześwit w stopach + 2 margines bezpieczeństwa stóp).
Korekta marginesów bezpieczeństwa
Biorąc pod uwagę wielkość ładunku i potrzebę uniknięcia kolizji lub kołysania, dodajemy dodatkowe 2 stopy marginesu bezpieczeństwa zarówno do rozpiętości, jak i wysokości żurawia. Dzięki temu dźwig może przenosić ładunek bez przeszkód i ryzyka.
Zaktualizowane pomiary obsługi ładunku:
Rozpiętość żurawia: 50 stóp (zwiększona ze względu na prześwit ładunku i bezpieczeństwo).
Wysokość dźwigu: 22 stopy (dostosowana w celu dostosowania do wyższych ładunków i wymagań dotyczących prześwitu).
W tym praktycznym przykładzie obliczyliśmy rozpiętość i wysokość dźwigu dla magazynu o wymiarach 50 x 80 stóp z sufitem o wymiarach 25- stóp, biorąc pod uwagę wymiary obiektu, marginesy bezpieczeństwa i wymagania dotyczące obciążenia. Postępując zgodnie z tym szczegółowym procesem, możemy zapewnić, że żuraw będzie działał wydajnie, bezpiecznie i z niezbędnym prześwitem. Metoda ta pozwala na płynną pracę, redukcję potencjalnych wypadków i optymalizację wydajności żurawia w miarę upływu czasu.
Typowe błędy, których należy unikać przy obliczaniu rozpiętości i wysokości
Marginesy bezpieczeństwa
Jednym z najczęstszych błędów przy obliczaniu rozpiętości i wysokości żurawia jest niedoszacowanie niezbędnych marginesów bezpieczeństwa. Brak wystarczającej przestrzeni na ruch żurawia lub prześwit pod ładunkiem może skutkować problemami operacyjnymi, takimi jak kolizja żurawia z konstrukcjami lub sprzętem lub ładunek zakłócający działanie żurawia.
Dlaczego to ważne: Marginesy bezpieczeństwa mają kluczowe znaczenie dla ruchu żurawia, zwłaszcza podczas podnoszenia i opuszczania. Ciasne pasowania mogą spowodować uszkodzenie zarówno dźwigu, jak i budynku, a także zwiększyć ryzyko wypadków.
Najlepsza praktyka: Zawsze należy uwzględnić dodatkową przestrzeń po obu stronach żurawia i wokół ładunku, aby zapewnić wystarczającą ilość miejsca na ruch i nieprzewidziane zmiany w środowisku operacyjnym.
Ignorowanie przyszłych modyfikacji
Kolejnym błędem jest nieuwzględnienie potencjalnych przyszłych modyfikacji lub modernizacji obiektu. Na przykład w miarę rozwoju sprzętu lub zmiany wymagań operacyjnych dźwig może wymagać obsługi cięższych lub większych ładunków. Może to wymagać większego prześwitu lub większej rozpiętości, aby pomieścić nowy sprzęt.
Dlaczego to ważne: Brak planowania uwzględniającego przyszłe rozwiązania może skutkować niepotrzebnymi kosztami w przyszłości, takimi jak konieczność regulacji dźwigu, modyfikacji budynku, a nawet całkowitej wymiany dźwigu.
Najlepsza praktyka: Projektując system dźwigowy, uwzględnij dodatkową przestrzeń na przyszłą rozbudowę lub modernizację. Pomoże to uniknąć niedogodności i kosztów późniejszej modernizacji systemu dźwigowego.
Niedokładne szacunki prześwitu ładunku
Krytycznym błędem, który może powodować nieefektywność operacyjną, jest błędne obliczenie prześwitu ładunkowego lub wysokości haka. Jeśli żuraw nie jest zaprojektowany z odpowiednim prześwitem dla podnoszonego ładunku, może to prowadzić do częstych awarii, zagrożeń bezpieczeństwa lub konieczności kosztownych modyfikacji.
Dlaczego to jest ważne: Niedokładny prześwit pod obciążeniem może prowadzić do niewłaściwej obsługi ładunku, powodując obciążenie elementów mechanicznych żurawia lub uniemożliwiając jego optymalne działanie.
Najlepsza praktyka: Dokładnie oblicz maksymalną wysokość ładunku i uwzględnij wystarczający prześwit, aby pomieścić najwyższe i najbardziej ponadgabarytowe ładunki, jakie zamierzasz podnosić. Uwzględnij także wszelkie zmiany wysokości ładunku, na przykład podczas podnoszenia nieporęcznych lub nierównych przedmiotów.
Unikając tych typowych błędów i odpowiednio uwzględniając marginesy bezpieczeństwa, przyszłe modyfikacje i dokładny prześwit ładunku, możesz mieć pewność, że system dźwigowy będzie działał sprawnie i wydajnie, przy mniejszej liczbie problemów i niższych kosztach długoterminowych.
Uwagi końcowe i wskazówki
Skonsultuj się ze specjalistą od dźwigów
Podczas projektowania lub zakupu suwnicy pomostowej zdecydowanie zaleca się ścisłą współpracę z producentami dźwigów lub inżynierami. Specjaliści ci mogą pomóc w zapewnieniu zgodności obliczeń rozpiętości i wysokości z potrzebami operacyjnymi i normami bezpieczeństwa.
Dlaczego to ważne: Specjaliści wnoszą cenną wiedzę specjalistyczną, dzięki której żuraw będzie sprawnie działać w konkretnym środowisku, spełniając jednocześnie przepisy i standardy bezpieczeństwa.
Najlepsza praktyka: Nie wahaj się poprosić o niestandardowe rozwiązania dźwigowe dostosowane do unikalnych wymagań Twojego obiektu, szczególnie jeśli pracujesz ze specjalistycznymi ładunkami lub masz wyjątkowe ograniczenia przestrzenne.
Zapoznaj się z lokalnymi kodeksami i przepisami
Koniecznie zapoznaj się z lokalnymi przepisami i przepisami dotyczącymi suwnic. Przepisy te mogą mieć wpływ nie tylko na obliczenia rozpiętości i wysokości, ale także na inne krytyczne czynniki, takie jak ograniczenia obciążenia, zabezpieczenia i harmonogramy konserwacji.
Dlaczego to ważne: Zgodność z lokalnymi normami i przepisami bezpieczeństwa zapobiega potencjalnym problemom prawnym i zapewnia bezpieczną obsługę żurawia.
Najlepsza praktyka: Regularnie przeglądaj odpowiednie przepisy i konsultuj się z lokalnymi władzami lub ekspertami, aby upewnić się, że Twój system dźwigowy jest zgodny ze wszystkimi niezbędnymi wytycznymi.
Wykorzystaj zaawansowane narzędzia do planowania
Aby planowanie było jak najdokładniejsze i najskuteczniejsze, rozważ użycie specjalistycznego oprogramowania do planowania dźwigów lub narzędzi symulacyjnych. Narzędzia te mogą pomóc w dokładnym obliczeniu rozpiętości i wysokości oraz optymalizacji systemu dźwigu pod kątem konkretnych potrzeb operacyjnych.
Dlaczego to ważne: Zaawansowane narzędzia mogą pomóc uniknąć błędów ludzkich i zapewnić bardziej precyzyjne obliczenia oparte na danych, które uwzględniają szeroki zakres zmiennych.
Najlepsza praktyka: Wykorzystaj te narzędzia, aby symulować różne scenariusze obciążenia i oceniać działanie żurawia w swoim obiekcie przed podjęciem ostatecznej decyzji w sprawie projektu.
Konsultując się z ekspertami, przestrzegając przepisów i korzystając z zaawansowanych narzędzi planowania, możesz zapewnić, że system dźwigowy będzie zarówno wydajny, jak i bezpieczny, minimalizując jednocześnie długoterminowe koszty i problemy operacyjne.
Wniosek: zapewnienie bezpiecznej i wydajnej pracy dźwigu
Obliczenie prawidłowej rozpiętości i wysokości żurawia ma kluczowe znaczenie dla zapewnienia bezpiecznej, wydajnej i długotrwałej pracy żurawia. Obliczenia te bezpośrednio wpływają na zdolność żurawia do działania bez ryzyka wypadków lub niepotrzebnego zużycia, pomagając w utrzymaniu optymalnej wydajności w miarę upływu czasu.
Kluczowe czynniki do rozważenia:Planując system dźwigowy, zawsze uwzględniaj marginesy bezpieczeństwa, warunki środowiskowe i potencjalne przyszłe wymagania operacyjne. To całościowe podejście nie tylko poprawi bezpieczeństwo, ale także wydłuży żywotność żurawia i jego wydajność operacyjną.
Końcowe wskazówki dotyczące udanego projektowania i montażu dźwigów
Aby pomyślnie przeprowadzić instalację dźwigu, zacznij od ustalenia priorytetu dokładnych pomiarów dostępnej przestrzeni w obiekcie i konkretnych potrzeb operacyjnych dźwigu. Ponadto zawsze należy wziąć pod uwagę potencjalny rozwój lub zmiany w swojej działalności, które mogą mieć wpływ na wymagania dźwigu w przyszłości.
Najlepsze praktyki:
Uwzględnij przyszłe rozszerzenia lub ulepszenia sprzętu.
Ściśle współpracuj z ekspertami w dziedzinie dźwigów, aby zapewnić projekt odpowiadający Twoim obecnym i przyszłym potrzebom.
Podczas planowania nie należy pomijać kwestii bezpieczeństwa i ochrony środowiska.
Postępując zgodnie z tymi wskazówkami, będziesz dobrze przygotowany do zaprojektowania i zainstalowania systemu dźwigowego, który będzie bezpieczny, wydajny i można go dostosować do zmieniających się potrzeb Twojego obiektu.
