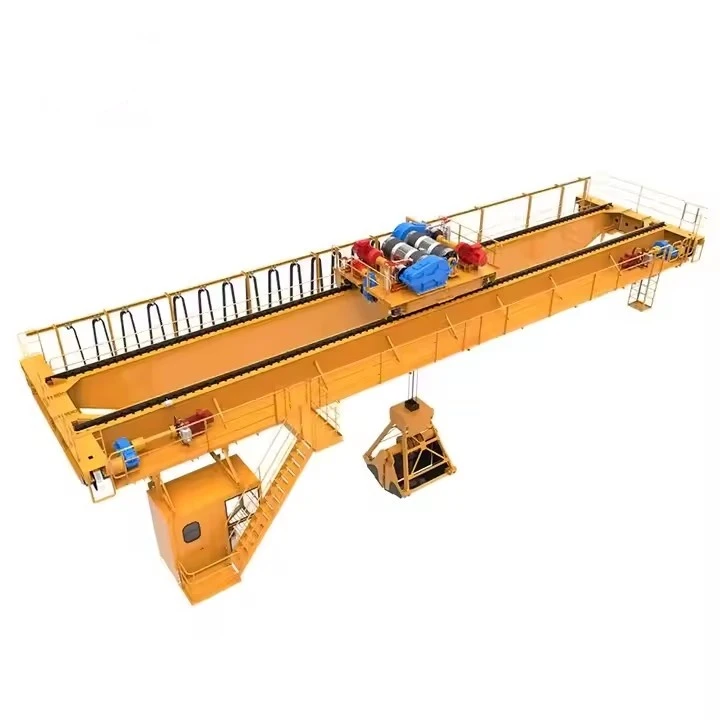

Z dźwigiem mostowym do chwytania odpadów

Dlaczego warto wybrać dźwig pomostowy do chwytania śmieci?

Inwestujesz w wyspecjalizowany żuraw pomostowy do chwytania odpadów, gdy:

Twój materiał jest luzem i masowo:Masz do czynienia z-nieograniczonymi, sypkimi materiałami, takimi jak MSW, RDF lub złom.

Wymagane jest mieszanie:Należy ujednorodnić stos materiałów, aby uzyskać stałą jakość, co ma kluczowe znaczenie w zakładach przetwarzania odpadów-na-energię.

Środowisko jest trudne:Żuraw musi przetrwać ścieranie, korozję, kurz i potencjalne narażenie na działanie substancji chemicznych.

Integracja procesów jest kluczowa:Żuraw służy nie tylko do przenoszenia rzeczy, ale stanowi kluczową część procesu produkcyjnego, wymagającą takich funkcji, jak ważenie i automatyzacja.

Pojemność i cykl pracy są wysokie:Potrzebujesz solidnej maszyny do pracy 24 godziny na dobę, 7 dni w tygodniu, przenoszącej wielotonowe-ładunek.



Funkcja	Żuraw mostowy do zbierania śmieci	Standardowa suwnica pomostowa (hak)	Żuraw magnetyczny	Ręczny dźwig chwytakowy
Funkcja podstawowa	Chwytanie, mieszanie i podawanie sypkich materiałów sypkich.	Podnoszenie i przenoszenie-podwieszonych ładunków jednostkowych.	Podnoszenie i przenoszenie materiałów żelaznych.	Chwytanie materiałów sypkich (mniejsze obciążenia).
Efektor końcowy	Zmotoryzowany chwytak (skórka pomarańczy, kaktus)	Hak	Elektromagnes	Lina-Chwytanie sterowane
Precyzja sterowania	Wysoka (do chwytania, mieszania)	Wysoka (do umieszczenia ładunku)	Wysoka (do umieszczenia ładunku)	Niski do umiarkowanego
Potencjał automatyzacji	Bardzo wysoki (często w pełni zautomatyzowany)	Umiarkowany (można zautomatyzować)	Umiarkowany (można zautomatyzować)	Niski (obsługa ręczna)
Typowa pojemność	5 do 30+ ton (na chwyt)	5 do 500+ ton	5 do 30+ ton	1 do 10 ton
Środowisko pracy	Ekstremalne: gazy ścierne, żrące, zapylone i wybuchowe.	Warsztat ogólny, czysty, zorganizowany.	Złomowiska, recykling.	Łagodniejsze warunki przemysłowe.
Kluczowa zaleta	Przeznaczone-do obsługi odpadów, mieszania i zasilania procesowego.	Wszechstronność do ogólnego podnoszenia.	Szybkość i wydajność w przypadku złomu żelaznego.	Niższy koszt początkowy w przypadku chwytania masowego.
Ograniczenie klucza	Wysoki koszt początkowy. Przesada w przypadku dowolnej aplikacji, która nie jest-masowa.	Nie radzi sobie z materiałami sypkimi i nieopakowanymi.	Działa tylko na materiałach magnetycznych. Awaria zasilania powoduje spadek obciążenia.	Powolne i pracochłonne. Nie nadaje się do odpadów ciężkich i ściernych.



Podstawowe komponenty: łożysko, skrzynia biegów, silnik, pompa

Miejsce pochodzenia: Henan, Chiny

Gwarancja: 1 rok

Waga (kg): 2000 kg

Kontrola wychodzącego wideo-:Dostarczona

Raport z testu maszyn: Dostarczony

Projekt: podwójna belka

Skuteczność: wysoka wydajność

Prędkość robocza: Praca z dużą prędkością

Stabilność: funkcja zapobiegająca-wahaniu

Kolor: opcjonalny

Źródło zasilania: 110 V/220 V/230 V/380 V/440 V, dostosowane

Rozpiętość: 7,5-31,5m

Ten typ żurawia stanowi złożoną integrację części konstrukcyjnych, mechanicznych i elektrycznych, zaprojektowanych do ekstremalnych obciążeń.

Podział komponentów dźwigu pomostowego z chwytakiem do odpadów

System można podzielić na cztery główne segmenty:

Konstrukcja mostu(Część „Żurawia mostowego”)

Chwytak / Chwytak(Narzędzie „Chwyć”)

Podnośnik i wózek(Mechanizm podnoszący i przesuwający)

System sterowania i zasilania(„układ nerwowy”)



1. Konstrukcja mostu

Jest to główna konstrukcja obejmująca obszar roboczy, np. bunkier na odpady.

Dźwigary mostu:Główne belki poziome tworzące rozpiętość żurawia. Zostały zaprojektowane z myślą o ekstremalnej sztywności, aby wytrzymać duże obciążenia i są odporne na skręcanie.

Pojedynczy dźwigar:Jedna główna belka-w stylu skrzynki. Używane do lżejszych zastosowań i krótszych rozpiętości.

Podwójny dźwigar:Dwie główne belki. Standard do ciężkich-odpadów, ponieważ zapewniają większą wysokość haka i większą pojemność.

Ciężarówki końcowe:Zespoły montowane są na każdym końcu dźwigarów mostu. Znajdują się w nich elementy umożliwiające poruszanie się całego żurawia.

Koła / Opony:Duże, kute stalowe koła, które poruszają się po szynach pasa startowego. Często mają podwójne kołnierze dla bezpieczeństwa w brudnym środowisku.

Silniki napędowe:Silniki elektryczne prądu przemiennego lub stałego, które zapewniają moc kółdługa podróż(ruch wzdłuż długości budynku).

Hamulce:Awaria-bezpiecznych hamulców, które włączają się automatycznie w przypadku utraty zasilania.

Szyny pasa startowego:Wytrzymałe-stalowe szyny, bezpiecznie przymocowane do kolumn wsporczych budynku, po których poruszają się wózki końcowe dźwigu.Uwaga: chociaż nie są częścią samego żurawia, są krytycznym elementem systemu.

2. Chwytak

Jest to specjalistyczne narzędzie, które określa przeznaczenie żurawia. Jest przymocowany do podnośnika i zaprojektowany specjalnie do transportu odpadów.

Szczęki (muszle):Główne części, które zamykają się, aby uchwycić materiał. W przypadku odpadów nie są one gładkie, ale mają elementy umożliwiające kopanie i przytrzymywanie luźnych, splątanych materiałów.

Chwytanie skórki pomarańczowej:Ma 4, 5 lub 6 szczęk, które zamykają się, tworząc kulę. Doskonały do ​​ogólnych odpadów komunalnych, złomu i odpadów rozbiórkowych.

Łapanie kaktusa:Podobny do skórki pomarańczowej, ale z dłuższymi, bardziej spiczastymi szczękami, które umożliwiają głębsze wnikanie w stosy.

Chwyt klapki:Dwie szczęki na zawiasach, bardziej powszechne w przypadku piasku, żwiru lub zboża, ale czasami używane w przypadku niektórych rodzajów odpadów.



Górna rama / głowica:Górna konstrukcja chwytaka, która łączy się z wciągnikiem. Zawiera mechanizm otwierający i zamykający szczęki.

Krążki linowe lub cylindry hydrauliczne:

Lina-obsługiwana:Wykorzystuje wiele lin stalowych (kable) z wciągnika do otwierania i zamykania szczęk. Bardzo pospolity i solidny.

Silnik-sterowany:Posiada niezależny silnik elektryczny na chwytaku napędzający mechanizm otwierania/zamykania.

Sterowanie hydrauliczne-:Wykorzystuje agregat hydrauliczny na wózku do uruchamiania cylindrów chwytaka w celu uzyskania dużej siły zamykania.

3. Podnośnik i wózek

Jest to jednostka, która podnosi chwytak i przesuwa go po szerokości mostu.

Rama wózka:Stalowa rama podtrzymująca zespół wciągnika i poruszająca się wzdłuż dźwigarów mostuszyny trolejbusowe.

Napęd wózka:Silnik, skrzynia biegów, koła i hamulce, które zapewniająpodróż krzyżowa(ruch na szerokość żurawia).

Jednostka podnosząca:Podstawowy mechanizm podnoszący.

Silnik podnośnika:Mocny silnik elektryczny-o zmiennej częstotliwości (VFD) zapewniający precyzyjną kontrolę prędkości podnoszenia.

Bęben(y) lub krążki:Przytrzymuje i zwija linę stalową (kabel). Chwytak 4-linowy wymaga wciągnika z wieloma bębnami lub pojedynczego bębna z wieloma rowkami.

Lina stalowa:Specjalna linka ze stali-wysokiej jakości, zaprojektowana z myślą o ekstremalnej odporności na ścieranie i zmęczenie. W przypadku chwytaka linowego-istnieje wiele lin (np. lina trzymająca, zamykająca i otwarta).

Hamulec podnośnika:Główny hamulec mechaniczny, który automatycznie utrzymuje ładunek w przypadku utraty zasilania.

Załaduj blok / hak:Zespół łączący liny stalowe z chwytakiem. Zawiera duży hak ze stali kutej lub ogniwo główne.

4. System sterowania i zasilania

Pilot kabinowy lub radiowy:

Kabina operatora:Zamknięta,-klimatyzowana i ciśnieniowa kabina montowana do dźwigu lub wózka. Chroni operatora przed kurzem, oparami i hałasem. Wyposażony w joysticki, kamery i monitory.

Pilot radiowy:Przenośny, wodoodporny nadajnik noszony przez operatora. Dzięki temu mogą przenieść się do najlepszego punktu obserwacyjnego w celu bezpiecznego i skutecznego chwytania.

System girlandowy / szpule kablowe:

Feston:Tor z prowadnicami ślizgowymi, które prowadzą kable zasilające i sterujące po moście i wózku. Powszechne, ale podlegające zużyciu.

Bębny kablowe (bębny):Zmotoryzowane szpule, które zwijają i rozwijają ciężki kabel zasilający podczas ruchu dźwigu. Często używany dodługa podróżruch.

Inteligentny system sterowania:

Programowalny sterownik logiczny (PLC):Mózg żurawia. Zarządza wszystkimi ruchami, blokadami bezpieczeństwa i funkcjami zautomatyzowanymi.

System ważenia:Czujnik mierzący wagę każdego chwytaka, kluczowy dla kontroli procesów w zakładach zajmujących się przetwarzaniem odpadów-na-energetykę.

Systemy-antykolizyjne i systemy automatyki:Czujniki i oprogramowanie umożliwiające pół lub w pełni zautomatyzowaną pracę, zapobiegające kolizjom dźwigów w bunkrze obsługiwanym przez wiele dźwigów.

Elementy zabezpieczające:

Wyłączniki krańcowe:Zapobiega przemieszczaniu się dźwigu, wózka i wciągnika poza bezpieczne granice.

Wiatromierz:Mierzy prędkość wiatru (jeśli żuraw znajduje się na zewnątrz) i może uniemożliwić działanie, jeśli poziom jest zbyt wysoki.

Przyciski zatrzymania awaryjnego:Umieszczony w wielu punktach dźwigu i na pilocie.

Naszkicować

Główny techniczny





Zalety dźwigu pomostowego z chwytakiem do odpadów

System ten oferuje znaczne korzyści w porównaniu z innymi metodami transportu materiałów,-ładowarkami czołowymi czy spychaczami.

1. Maksymalne wykorzystanie przestrzeni i duży zasięg:

Żuraw pracuje nad głową, uwalniając całą powierzchnię bunkra lub obszaru magazynowego. Pozwala to na składowanie znacznie większej ilości odpadów w porównaniu z obiektami wykorzystującymi sprzęt naziemny-, który wymaga miejsca na manewrowanie.

Mostudługa podróż(na całej długości budynku) i wózkapodróż krzyżowa(na całej szerokości mostu) zapewniają masywną, prostokątną przestrzeń roboczą, dzięki czemu żaden materiał nie będzie poza zasięgiem.

2. Doskonałe mieszanie i homogenizacja:

Jest to kluczowa zaleta, szczególnie w zakładach zajmujących się przetwarzaniem odpadów-na-energię (WtE). Chwytak może w sposób ciągły przewracać stertę odpadów, mieszając materiały o różnym wieku i składzie.

W ten sposób powstaje jednorodne paliwo o spójnej konsystencjiwartość kaloryczna(zawartość energetyczna) i wilgotność, która jest niezbędna do sprawnego i stabilnego spalania w kotle.

3. Wysoka wydajność i ciągłe podawanie:

Żuraw może w jednym cyklu pobrać kilka ton materiału i szybko przetransportować go do leja zasypowego.

Umożliwia ciągłą i kontrolowaną dostawę na linię technologiczną (rozdrabniacz, przenośnik, kocioł), optymalizując efektywność operacyjną całego zakładu.

4. Lepsze środowisko pracy i bezpieczeństwo:

Przechowywanie:Operacja wykonywana nad głową gromadzi odpady w bunkrze, redukując przedostawanie się kurzu, nieprzyjemnych zapachów i śmieci do innych części obiektu.

Bezpieczeństwo operatora:Operator pracuje w bezpiecznej, zamkniętej i-klimatyzowanej kabinie lub z podłogi za pomocą pilota. Eliminuje to bezpośredni kontakt z odpadami, ruchem ciężkich maszyn, potencjalnym pożarem bunkrów i niebezpiecznymi gazami (takimi jak metan).

5. Wszechstronność w transporcie materiałów:

Specjalistyczne chwytaki (skórka pomarańczowa, kaktus) są przeznaczone do przeładunku szerokiej gamy trudnych materiałów: zmieszanych stałych odpadów komunalnych (MSW), przedmiotów wielkogabarytowych, opon, materacy, złomu, gruzu budowlanego i innych.

6. Automatyzacja i kontrola procesu:

Żurawie te są idealnymi kandydatami do automatyzacji. Można je zaprogramować do pracy 24 godziny na dobę, 7 dni w tygodniu, podążając zoptymalizowanymi ścieżkami w celu ciągłego zasilania instalacji.

Zintegrowanysystemy wagowedostarczają precyzyjnych danych o przepustowości, pozwalając na dokładną kontrolę procesu i cenne dane operacyjne.

7. Obniżone koszty konserwacji i eksploatacji:

Chociaż początkowa inwestycja jest wysoka, pojedyncza dźwig pomostowy może zastąpić wiele elementów sprzętu naziemnego (ładowarki, spycharki), zmniejszając koszty konserwacji, paliwa i siły roboczej związane z flotą pojazdów.



Zastosowania dźwigu pomostowego z chwytakiem do odpadów

Unikalne zalety tego systemu sprawiają, że jest to preferowany wybór w kilku kluczowych sektorach gospodarki odpadami i recyklingu:

1. Odpady-na-energię (WtE) / energię-z-zakładów przetwarzania odpadów (EfW):

Podstawowa aplikacja:Jest to najbardziej powszechne i krytyczne zastosowanie.

Funkcjonować:Aby odzyskać odpady z masywnego bunkra magazynowego, wymieszaj je do uzyskania jednorodności i wprowadź do leja samowyładowczego prowadzącego do rusztu spalania.

Dlaczego jest używany:Możliwość mieszania zapewniająca stałą jakość paliwa nie ma sobie równych w żadnej innej technologii.

2. Zakłady odzyskiwania materiałów (MRF) i centra recyklingu:

Funkcjonować:Do przenoszenia i sortowania dużych ilości zmieszanych surowców wtórnych (papier, plastik, metale) z dołów odbiorczych na linie przenośnikowe w celu przetworzenia.

Dlaczego jest używany:Chwytak podwieszany może skutecznie „chwycić i umieścić” materiały, pomagając zorganizować przepływ, a nawet przeprowadzić zgrubne sortowanie (np. chwytając głównie karton z jednego obszaru).

3. Składowiska złomu i recykling:

Funkcjonować:Obsługa i załadunek rozdrobnionego złomu samochodowego (ASR), rozdrobnionego metalu, luźnego złomu i-wycofanych-części pojazdów (ELV).

Dlaczego jest używany:Szczęki chwytaka są wystarczająco mocne, aby poradzić sobie z ostrymi, ciężkimi i ściernymi kawałkami metalu, które mogłyby uszkodzić inny sprzęt.

4. Operacje składowiska i stacji przeładunkowej:

Funkcjonować:Na stacjach przeładunkowych organizują i ładują odpady do kontenerów w celu transportu. Na składowiskach można je wykorzystać do składowania i zagęszczania odpadów.

Dlaczego jest używany:Poprawiają gęstość odpadów w kontenerach, redukując koszty transportu.

5. Terminale do przeładunku materiałów luzem (dla paliw-odpadowych):

Funkcjonować:Postępowanie i przenoszenie śmieci-Paliwa pochodnego (RDF) lub stałego paliwa z odzysku (SRF), które są przetworzonymi produktami odpadowymi przeznaczonymi do wykorzystania jako paliwo w piecach cementowych lub elektrowniach.

Dlaczego jest używany:Skutecznie transportuje duże ilości luźnego paliwa luzem bez degradacji.



Proces produkcyjny ASuwnica pomostowa do odlewania metalurgicznego QDYobejmuje ścisłą kontrolę jakości i specjalistyczną inżynierię, aby zapewnić trwałość, odporność na ciepło i bezpieczeństwo. Poniżej znajduje się-krok po-szczegółowy opis procedury produkcyjnej:

1. Projektowanie i inżynieria

Analiza obciążenia i środowiska– Obliczenia dlaudźwig (5–500+ ton), rozpiętość i odporność na ciepło.

Modelowanie CAD/3D– Projektowanie konstrukcyjne, symulacje naprężeń (FEA) i zgodność zNormy ISO, FEM lub GB.

Personalizacja– Zintegrowano funkcje opcjonalne (zabezpieczenie-wybuchowe, izolowane wciągniki, automatyka).



2. Wybór i przygotowanie materiału

Dźwigary główne i wózki końcowe– Stal-o wysokiej wytrzymałości (Q345B, Q460C) lub-odporną na wysoką temperaturę stal stopową.

Liny stalowe i haki– Specjalnestal stopowa poddana obróbce cieplnej-(do obsługi roztopionego metalu).

Komponenty elektryczne– Kable, silniki i materiały izolacyjne odporne na wysoką-temperaturę-.



3. Produkcja kluczowych komponentów

A. Konstrukcja dźwigarów mostowych

Cięcie i spawanie– cięcie plazmowe/laserowe CNC zapewniające precyzję;spawanie łukiem krytym (SAW)do połączeń o-wytrzymałości.

Obróbka cieplna– Wyżarzanie- odprężające, aby zapobiec deformacji.

Obróbka– Wiercenie, frezowanie i szlifowanie powierzchni w celu zapewnienia dokładności montażu.

B. Zespół wciągnika i wózka

Bęben podnoszący i skrzynia biegów– Obrobione maszynowo w celu zapewnienia płynnej pracy; testowany podObciążenie znamionowe 1,25x.

Hamulce-odporne na ciepło– Hamulce-dwutarczowe lub elektromagnetyczne zapewniające-bezpieczne trzymanie.

Hak do chochli i zatrzask zabezpieczający– Kute i testowane ultradźwiękowo pod kątem pęknięć.

C. Wózki końcowe i system pasów startowych

Obróbka kół i szyn– Koła ze stali hartowanej zapewniające długą żywotność.

Silniki napędowe i reduktory– Wyposażony wmechanizmy przeciwpoślizgowe-do dużych obciążeń.



4. Integracja systemu elektrycznego i sterowania

System girland/przewodów– Do zasilania energią wzdłuż pasa startowego.

Napędy o zmiennej częstotliwości (VFD)– Dla płynnej kontroli prędkości i efektywności energetycznej.

Obwody bezpieczeństwa– Czujniki przeciążenia, wyłączniki krańcowe i wyłącznik awaryjny.

Elementy sterujące operatora– Zawieszka, kabina lubsystemy zdalne/automatyczne.



5. Obróbka powierzchni i ochrona przed korozją

Piaskowanie (klasa SA 2,5)– Usuwa rdzę i poprawia przyczepność farby.

Farba/powłoka wysokotemperaturowa-– Podkład-bogaty w cynk +-odporna na wysoką temperaturę powłoka nawierzchniowa (do800 stopni).

Izolacja kluczowych komponentów– Włókna ceramiczne lub powłoki ogniotrwałe na hakach i linach.



6. Montaż i testowanie

A. Kontrole przed-montażem

Kontrola wymiarowa dźwigarów, wózków i wózków końcowych.

Wyrównanie szyn pasa startowego i torów dźwigowych.

B. Testowanie obciążenia (wg norm ISO 4310 / GB)

Nie-Test obciążenia– Sprawdza działanie silnika, hamulca i jazdy.

Test obciążenia statycznego – Pojemność znamionowa 1,25xprzez 10+ minut.

Test obciążenia dynamicznego – Pojemność znamionowa 1,1xz powtarzającymi się ruchami.

Test hamulca awaryjnego– Weryfikuje mechanizmy-bezpieczne.

C. Walidacja odporności na ciepło (dla dźwigów odlewniczych)

Symulowana ekspozycja-na wysoką temperaturę (jeśli jest wymagana).



7. Pakowanie i dostawa

Demontaż (w razie potrzeby)– W przypadku dużych dźwigów komponenty są wysyłane osobno.

Opakowanie antykorozyjne– Folia VCI lub środek osuszający do transportu zagranicznego.

Dokumentacja– Instrukcje, raporty z testów i certyfikaty (CE, ISO, GOST itp.).



8. Instalacja i uruchomienie (na-zakładzie)

Wyrównanie pasa startowego i ponowny montaż dźwigu.

Testowanie obciążenia końcowego i szkolenie operatorów.
