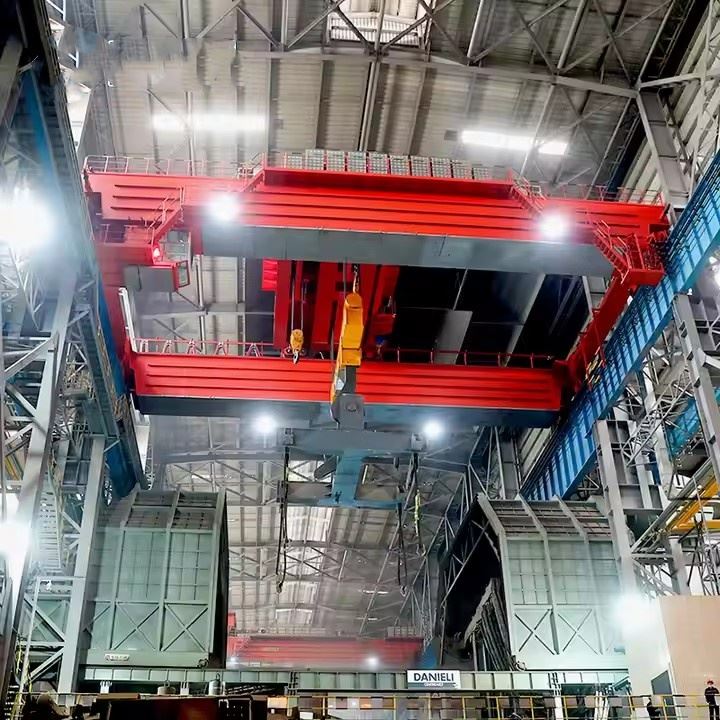

Żonek podróżujący na głowie



Rodzaje dźwigów mostowych:

Najlepsze:

Biegi na szynach zamontowanych na belkach pasa startowego (wyższa wysokość podnoszenia).

Obsługuje cięższe obciążenia (do 500+).

Niedostateczne (Underhung):

Most wisi z dolnego kołnierza wiązek pasa startowego.

Używany do lżejszych obciążeń (do 20 ton) i niższej przestrzeni.

Żuraw Gantry (podobny, ale wspierany przez grunt):

Używa nóg lub wsporników na podłodze zamiast konstrukcji budowlanej.





Funkcje bezpieczeństwa:

Przełączniki ograniczające(zapobiega przetworzeniu).

Ochrona przed przeciążeniem(zapobiega przekraczającym zdolności).

Hamulce i przystanki awaryjne.

Systemy antykolizyjne(dla wielu dźwigów).



Rozważania przy wyborze:

Pojemność ładowaniai wymagania zakresu.

Wysokość podnoszeniai struktura budynku.

Cykl pracy(Częstotliwość użytkowania).

Zasilacz(elektryczne kontra instrukcja).



Porównanie z innymi typami dźwigu

Funkcja	Żuraw mostowy	Żuraw Gantry	JIB Żuraw
Pojemność ładowania	Do 500+	Do 500+	Do 20 ton
Ruchliwość	Naprawiono system pasa startowego	Może być mobilny (montowany na szynie)	Ustalone lub montowane na ścianie
Zasięg	Duży rozpiętość	Duży rozpiętość	Ograniczony do małego promienia
Przestrzeń podłogowa	Bez przeszkód podłogi	Wymaga przestrzeni naziemnej	Zajmuje przestrzeń podłogową
Najlepsze dla	Fabryki, magazyny	Outdoorowe stoczni, stoczni	Warsztaty, ładowanie zatok







JakiśŻonek podróżujący na głowieSkłada się z kilku kluczowych elementów, które współpracują ze sobą, aby skutecznie podnosić, poruszać i ustawić ciężkie obciążenia. Poniżej znajduje się szczegółowy podział głównych komponentów:

1. Bridge (główny dźwigar)

.Pierwotna wiązka poziomaTo obejmuje szerokość obszaru roboczego.

Może być:

Pojedynczy:Lżejsze obciążenia (do ~ 20 ton), opłacalne.

Podwójnie:Cięższe obciążenia (do 500+), bardziej sztywne i stabilne.

Wykonane zStalowe dźwigaryLubI-belkidla siły.

2. Końcowe ciężarówki (wagony końcowe)

Znajdujący się na każdym końcu mostu, wyposażony wkołado ruchu.

Zawieraćnapęd silniki(do zasilanych dźwigów) lub ręczne mechanizmy pchania.

Biegnij wzdłuższyny startoweAby przesunąć dźwig wzdłuż.

3. System pasa startowego

Obsługuje dźwig i pozwala mu podróżować.

Składa się z:

Belki pasa startowe(zamontowany na konstrukcji budynku lub kolumnach).

Szyny startowe(stalowe ścieżki do płynnego ruchu).

Rodzaje:

Najlepsze:Szyny zamontowane na wierzchu belków (wyższa pojemność).

Underhung (niedostateczny):Żuraw wisi z szyn z dolnym kształtem (oszczędności do głowy).

4. Podnośnik

Mechanizm podnoszenia, który podnosi\/obniża obciążenie.

Rodzaje:

Wciągnik elektryczny(powszechne, zasilane silnikiem).

Wciągnik linowy(dla ciężkich obciążeń).

Wciągnik łańcucha(ręczne lub elektryczne, dla lżejszych obciążeń).

Obejmuje:

Hook Block(przymocowanie do obciążenia).

System bębnowy lub koła pasowy(dla uzwojenia liny\/łańcucha).

Hamulec(blokada bezpieczeństwa).



5. Wózek

PoruszaPodnośnik poziomowzdłuż mostu.

Może być:

Wózek zmotoryzowany(napęd elektryczny dla precyzji).

Wózek ręczny(pchany ręcznie).

Zamontowany naNotarnik mostuza pośrednictwem kół lub biegów.



6. Sterowanie

Pozwala operatorowi manewrować dźwigiem.

Rodzaje:

Kontrola wiszącego(Handheld, przewodowy kontroler).

Rezalny radiowy(Operacja bezprzewodowa).

Operowany w kabinie(W przypadku dużych dźwigów operator siedzi w kabinie).

.

7. Układ elektryczny

Zasila ruch i wciągnięcie dźwigu.

Obejmuje:

System festoon(Zarządzanie kablami dla zasilania\/danych).

Paski dyrygenta(do dostarczania mocy w dużych dźwigach).

Zmienne dyski częstotliwości (VFD)(dla płynnego przyspieszenia).

8. Urządzenia bezpieczeństwa

Przełączniki ograniczające(zapobiega nadmiernemu podróży).

Ochrona przed przeciążeniem(Ucina moc, jeśli pojemność zostanie przekroczona).

Przycisk zatrzymania awaryjnego(natychmiastowe zamknięcie).

Czujniki przeciwbólowe(dla wielu dźwigów).

Alarmy ostrzegawcze(sygnały słyszalne\/wizualne).

9. zderzaki i bufory

Pochłania wpływ nakoniec podróżyAby zapobiec uszkodzeniom.

Może byćgumy, hydrauliczne lub wiosenne.

10. Festoon \/ Reella

Zarządza kablami mocy i sterującymi w miarę poruszania się dźwigu.

Zapobiega splątaniu i uszkodzeniu.



​

NASZKICOWAĆ

Główny techniczny





Zalety żuraw na mostki na górze

Żuty podróżne mostu górnego są szeroko stosowane w warunkach przemysłowych i komercyjnych ze względu na ich wydajność, wszechstronność i bezpieczeństwo. Oto ich kluczowe zalety:

1. Wysoka pojemność obciążenia

Może obsłużyć obciążenia, od1 ton do ponad 500 ton, w zależności od projektu.

Podwójne żurawiesą idealne do bardzo ciężkich ładunków.

2. Efektywne wykorzystanie przestrzeni

Działapowyżej poziomu podłogi, Uwolnienie cennego obszaru roboczego.

Brak przeszkód dla pojazdów naziemnych lub pracowników.

3. Precyzyjne obsługa obciążenia

Gładki ruch zZmienna kontrola prędkości(VFD dla dźwigów elektrycznych).

Dokładne pozycjonowanie do zadań montażowych, obróbki lub przechowywania.

4. Obszar szerokości zasięgu

Może obejmować duże obszary pracy (np. Magazyny, linie produkcyjne).

Długie podróżewzdłuż szyn pasa startowego.

5. Trwałość i długa żywotność

Zbudowany zciężka staldla długoterminowej niezawodności.

Niski konserwacja w porównaniu do dźwigów mobilnych.

6. Funkcje bezpieczeństwa

Ochrona przed przeciążeniem, ograniczniki i hamulce awaryjne.

Zmniejszone podnoszenie ręczne, minimalizując obrażenia pracowników.

7. Konfiguracje konfigurowalne

Dostępne wJednoczeransowy, podwójny, najwyższy, najwyższy lub Under Hungprojekty.

Może byćZautomatyzowaneZ inteligentnymi elementami sterującymi dla branży 4. 0 aplikacje.

8. Opłacalne obsługa materiałów

Zmniejsza koszty pracy i przyspiesza przepływy pracy.

Niższe koszty operacyjne w porównaniu do wózków widłowych lub dźwigów mobilnych.



Zastosowania dźwigni podróżujących mostów

Te dźwigi są używane w różnych branżach do podnoszenia, poruszania się i pozycjonowania ciężkich materiałów. Typowe aplikacje obejmują:

1. Rośliny produkcyjne i montażowe

Poruszanie surowców, maszyn i gotowych produktów.

Przemysł motoryzacyjny: Silniki obsługi, podwozie i ciężkie komponenty.

Stalowe młyny: Transport stopionego metalu, cewek i wiązek strukturalnych.

2. Magazynowanie i logistyka

Ładowanie\/rozładowywanie ciężkich palet i pojemników.

Centra dystrybucji: Układanie i odzyskiwanie towarów w magazynach o dużej barwie.

3. Budowa i ciężka inżynieria

Prefabrykowane montaż struktury.

Obsługa paneli betonowych, stalowych belek i materiałów budowlanych.

4. Elektrownie i sektor energetyczny

Utrzymanie turbin, generatorów i transformatorów.

Obsługa paliwa w roślinach jądrowych lub węglowych.

5. OBUDOWANIE STATKI I PORTY

Poruszające części statku, silniki i duże metalowe sekcje.

Dokczety do ładowania\/rozładowywania ładunku.

6. Przemysł lotniczy

Obsługa skrzydeł samolotów, kadłuba i komponentów silnika.

Precyzyjne pozycjonowanie w liniach montażowych.

7. Wydobycie i przetwarzanie materiałów

Transport rudy, minerały i ciężkie maszyny.

Odlewnie do obchodzenia się z formami i odlewami.

8. Masowe i ciężkie maszyny

Operacje linii montażowej dla pojazdów i sprzętu przemysłowego.

Stemping prasy, matrycy i integracja robotyczna.





1. Design and Engineering
Zbieranie wymagań:

Obciążenie (np. 10T, 50T, 100T itp.), Zdefiniowano rozpiętość, wysokość podnoszenia i środowisko operacyjne.

Oceniane są potrzeby dostosowywania, takie jak tryby sterowania (wisiorek, bezprzewodowy, kabina) i cechy specjalne (np. Przeciwkołaniowe, ochrona przed przeciążeniem).

Wstępny projekt:

Inżynierowie strukturalni i projektanci dźwigów tworzą początkową konstrukcję dźwigu, w tym główną wiązkę, karetkę końcową, system podnoszenia, system wózka, mechanizm podróży i inne komponenty.

Obliczenia i symulacja:

Obliczenia obciążenia są wykonywane w celu zapewnienia, że ​​dźwig może obsłużyć określoną pojemność.

Analizę elementów skończonych (FEA) można zastosować do symulacji naprężeń i ugięć w strukturze w celu zapewnienia bezpieczeństwa i stabilności.

Szczegółowy projekt:

Po zatwierdzeniu dokonywane są szczegółowe rysunki dla każdej części, w tym główny dźwigar, karetka końcowa, system wciągnika, silniki, systemy sterowania i funkcje bezpieczeństwa.

2. Zamówień materiałowy
Wybór surowców:

Wysokiej jakości materiały, takie jak stal, stal stopowa, kute stal i elementy elektryczne, są pozyskiwane zgodnie ze specyfikacjami.

Materiały są sprawdzane pod kątem certyfikacji jakości i zgodności ze standardami branżowymi (np. ISO, CE).

Pozyskiwanie komponentów:

Standardowe komponenty, takie jak silniki, wciągniki, panele sterowania, przełączniki graniczne i urządzenia bezpieczeństwa, pochodzą od niezawodnych dostawców.

3. Wytwarzanie komponentów
Główny dźwigar:

Cięcie i spawanie stalowych płyt w celu utworzenia dźwigara mostu.

Notarnik jest montowany przez sekcje spawania lub przykręcania, zapewniając, że spełnia wymaganą siłę i precyzję.

Zespół karetki końcowej:

Karetka końcowa jest wytwarzana i montowana w celu trzymania dźwigu na szynach pasa startowego.

Zespoły kół są instalowane, aby zapewnić płynne podróże wzdłuż szyn.

System wciągnika i wózków:

Zespół podnośnika (elektryczny lub manualny) jest montowany, w tym bęben, lina druciana, hak i silnik.

System wózka jest zbudowany do transportu wciągnika przez most, w tym kółka wózka i mechanizmy napędowe.

Mechanizm podróżowania dźwigu:

Koła dźwigowe są zamontowane na wagonach końcowych, zapewniając płynny ruch poziomy.

System napędowy jest instalowany w celu kontroli prędkości podróży.

4. Zgromadzenie dźwigu
Główna instalacja wiązki:

Złożony główny dźwigar jest podnoszony i umieszczony w wagonach końcowych.

Notarnik jest wyrównany w celu zapewnienia integralności strukturalnej.

Instalacja wózka i wciągnika:

System wózka jest zamontowany na głównym dźwigara, a wciągnik jest zamontowany na wózku.

Łańcuch obciążenia lub lina druciana jest instalowana i testowana pod kątem płynnej pracy.

Konfiguracja mechanizmu podróży:

Koła dźwigowe są zamontowane, a mechanizm napędu jest podłączony do systemu sterowania w ruchu poziomym.

5. Instalacja systemu elektrycznego i sterowania
Panel okablowania i sterowania:

Panel sterowania jest zainstalowany i podłączony do zarządzania wszystkimi ruchami dźwigu (podnoszenie, wózek, podróż dźwigowa).

Przełączniki ograniczające, przyciski zatrzymania awaryjnego i alarmy bezpieczeństwa są zintegrowane z systemem sterowania.

Instalacja silnika i przekładni:

Silniki do podnoszenia, podróżowania i wózka są instalowane i podłączone do ich odpowiednich systemów przekładni.

Testowanie systemów sterowania:

Systemy sterowania są sprawdzane, aby zapewnić prawidłową integrację kontroli wisiorku, bezprzewodowego pilota lub opcji kontroli kabiny.

6. Testowanie i kontrola jakości
Testowanie obciążenia:

Żuraw przechodzi testowanie obciążenia statycznego (w celu sprawdzenia stabilności) i testowania obciążenia dynamicznego (aby sprawdzić wydajność operacyjną w rzeczywistych warunkach pracy).

Przełączniki ochrony i ograniczeń są testowane, aby upewnić się, że działają poprawnie.

Testowanie systemu bezpieczeństwa:

Alarmy dźwiękowe i światła, przełączniki graniczne, przyciski zatrzymania awaryjnego i urządzenia bezpieczeństwa są testowane pod kątem funkcjonalności.

Testowanie ruchu:

Wszystkie ruchy, ruchy, ruch wózka, podróż mostu i kontrolę kołysania-są przetestowane w celu sprawnego działania i precyzji.

Testy elektryczne:

Wszystkie komponenty elektryczne są testowane pod kątem właściwego okablowania, uziemienia i komunikacji między systemami.

Dokumentacja i certyfikacja:

Żuraw jest kontrolowany zgodnie z międzynarodowymi standardami bezpieczeństwa i podlega certyfikatowi przez odpowiednie organy (np. CE, ISO).

Przygotowane są certyfikaty testowe dla silników, dźwigów i testowania obciążenia.

7. Ostateczna inspekcja i malowanie
Inspekcja wizualna:

Przeprowadzana jest dokładna kontrola, aby zapewnić, że dźwig spełnia specyfikacje projektowe i wymagania bezpieczeństwa.

Malarstwo:

Żuraw jest malowany wysokiej jakości powłokami przeciwkorozji, aby chronić je przed warunkami środowiskowymi.

Oznaczanie i etykietowanie:

Etykiety bezpieczeństwa, ostrzeżenia i oznaczenia pojemności są stosowane do dźwigu w celu właściwej identyfikacji.

8. Dostawa i instalacja
Wysyłka:

Żuraw jest starannie zdemontowany w częściach transportowych (w razie potrzeby) i wysyłany do lokalizacji klienta.

Instalacja:

Żuraw jest instalowany na miejscu, a wszystkie połączenia (moc, mechaniczna, kontrola).

Ostateczne uruchomienie:

Żuraw jest zlecany przez przeprowadzanie go przez szereg testów operacyjnych, aby upewnić się, że działa poprawnie.

Szkolenie operatora jest przeprowadzane, jeśli to konieczne, w celu bezpiecznego i wydajnego wykorzystania.

9. Wsparcie po instalacji
Szkolenie klienta:

Szkolenie operatora na temat bezpiecznego i skutecznego korzystania z dźwigu.

Harmonogram konserwacji:

Zapewnienie planu konserwacji dalszej działalności dźwigu, w tym regularnych inspekcji, smarowania i testowania.

Wsparcie po sprzedaży:

Oferowanie części zamiennych, rozwiązywania problemów i usług naprawczych.

Widok warsztatów:

Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowano zainstalować, a szybkość automatyzacji całej linii produktu osiągnęła 85%.
