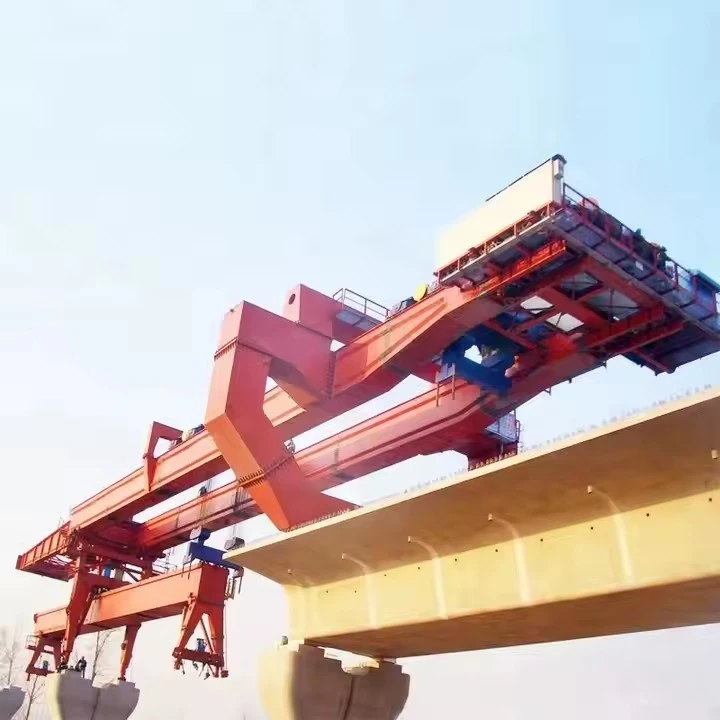

Maszyna do wznoszenia mostów do budowy mostów



Rodzaje maszyn do budowy mostów
Maszyna do wznoszenia mostu bramowego

Służy do uruchamiania prefabrykowanych dźwigarów betonowych lub belek stalowych.

Porusza się po szynach lub tymczasowych podporach wzdłuż linii mostu.

Nadaje się do konstrukcji rozpiętości-po-rozpiętości.

Suwnica uruchamiająca (element do montażu dźwigarów skrzynkowych)

Przeznaczony do segmentowego budownictwa mostowego.

Podnosi i umieszcza prefabrykowane segmenty dźwigarów skrzynkowych.

Często stosowany w zrównoważonych konstrukcjach wspornikowych.

Samobieżny-transporter modułowy (SPMT)

System-kołowy do transportu ciężkich elementów mostów.

Służy do przenoszenia dużych dźwigarów lub pomostów mostowych-o pełnej rozpiętości.

Wzory-dźwigowe

Żurawie-do dużych obciążeń (takie jak żurawie gąsienicowe) używane do podnoszenia dużych elementów mostów.

Powszechnie stosowane w konstrukcjach stalowych kratownic lub mostów łukowych.

Przyrostowa maszyna uruchamiająca

Przesuwa segmenty mostu stopniowo z jednego końca na drugi.

Stosowany do długich, ciągłych mostów (np. mostów skrzynkowych).

Kluczowe cechy maszyn do wznoszenia mostów
Wysoka nośność – wytrzymuje ciężkie prefabrykowane segmenty (do setek ton).

Możliwość regulacji – można dostosować do różnych szerokości i krzywizn mostów.

Precyzyjne rozmieszczenie – zapewnia dokładne wyrównanie segmentów.

Mechanizmy bezpieczeństwa – obejmują-poślizg, zabezpieczenie przed przeciążeniem i kontrolę stabilności.

Mobilność – niektóre maszyny-są samobieżne, inne wymagają podpór szynowych lub tymczasowych.



Maszyna do montażu mostów (BEM) to specjalistyczne urządzenie stosowane przy budowie mostów, w szczególności do umieszczania prefabrykowanych segmentów, dźwigarów lub dźwigarów skrzynkowych. Poniżej znajdują się typowe specyfikacje maszyny do budowy mostów:

1. Specyfikacje ogólne
Typ:

Typ-suwnicy / Dźwigar uruchamiający / Maszyna-samoczynnie uruchamiająca

Podnośnik segmentowy / Wyrzutnia dźwigarów / Zrównoważona maszyna wspornikowa

Aplikacja:

Prefabrykowane mosty segmentowe

Montaż dźwigara skrzynkowego

Rozpiętość-przez-rozpiętość lub zrównoważona konstrukcja wspornikowa

2. Ładowność
Maksymalny udźwig: 100–1000 ton (w zależności od konstrukcji)

Długość przęsła Obsługa: 30–70 metrów (regulowana w zależności od projektu)

Dopuszczalne obciążenie robocze (WLL): 1,25–1,5-krotność maksymalnego obciążenia (współczynnik bezpieczeństwa)

3. Wymiary konstrukcyjne
Długość maszyny: 50–120 metrów (regulowana dla różnych rozpiętości)

Szerokość: 6–12 metrów (w celu dostosowania do szerokości pomostu)

Wysokość: 8–20 metrów (w zależności od wymagań dotyczących prześwitu)

Masa własna-: 150–600 ton

4. Ruch i mobilność
Mechanizm podróżny:

Gąsienice gąsienicowe/montaż-na szynie/na kołach-

Hydrauliczny układ napędowy

Prędkość jazdy: 5–15 m/min (regulowana)

Sterowanie: hydrauliczny układ obrotu (w razie potrzeby)

Regulacja wzdłużna: Podnośniki hydrauliczne do precyzyjnego pozycjonowania

5. System zasilania
Źródło zasilania: generator diesla / silnik elektryczny (400 V, 50/60 Hz)

Układ hydrauliczny:

Ciśnienie: 250–350 barów

Wydajność pompy: 50–200 L/min

System sterowania: oparty na PLC-z możliwością zdalnej obsługi

6. Funkcje bezpieczeństwa
Zabezpieczenie przed przeciążeniem: ogniwa obciążnikowe i wyłączniki krańcowe

System zapobiegający-kołysaniu: do precyzyjnego umieszczania segmentów

Hamulce awaryjne: hydrauliczne i mechaniczne, odporne na awarie

Odporność na wiatr: do 20 m/s (praca), 36 m/s (przetrwanie)

7. Warunki środowiskowe
Temperatura robocza: -20 stopni do +50 stopni

Wilgotność: do 95% (bez-kondensacji)

Ograniczenie prędkości wiatru: mniejsze lub równe 12 m/s (dla bezpiecznej pracy)



Maszyna do montażu mostów (BEM) to specjalistyczne urządzenie stosowane przy budowie mostów, w szczególności do sprawnego układania prefabrykowanych segmentów lub dźwigarów. Poniżej znajdują się kluczowe elementy typowej maszyny do budowy mostów:

1. Główna brama / rama
Podstawowa rama konstrukcyjna podtrzymująca całą maszynę.

Wykonane ze stali-o wysokiej wytrzymałości, która wytrzymuje duże obciążenia.

Może zawierać regulowane nogi lub podpórki zapewniające stabilność.



2. Uruchomienie noska / podpory przedniej
Wysuwa się do przodu, zapewniając tymczasowe wsparcie podczas umieszczania dźwigara.

Pomaga zachować równowagę maszyny podczas jazdy do przodu.

3. System podnoszenia (wciągarka / wciągarka)
Zawiera wciągarki hydrauliczne lub elektryczne, liny i koła pasowe.

Służy do podnoszenia i pozycjonowania prefabrykowanych segmentów betonowych lub dźwigarów stalowych.

4. Mechanizm podróżujący
Koła, gąsienice lub podkładki ślizgowe umożliwiające maszynie poruszanie się po pomoście lub tymczasowych szynach.

Może mieć-samobieżny napęd lub korzystać z napędu zewnętrznego.

5. Układ hydrauliczny
Wspomaga ruchy takie jak podnoszenie, regulacja i stabilizacja.

Obejmuje cylindry, pompy i zawory sterujące.

6. Nogi podporowe / tymczasowe filary
Zapewnij stabilność podczas budowy.

Można regulować wysokość, aby dostosować się do różnych wysokości mostu.

7. Kabina sterownicza i konsola operatora
Mieści systemy sterowania zapewniające precyzyjną pracę.

Obejmuje joysticki, monitory i elementy sterujące bezpieczeństwa.

8. System transportu segmentów (dla segmentów prefabrykowanych)
Chwytaki lub zaciski do utrzymywania prefabrykowanych segmentów na miejscu.

Narzędzia do wyrównywania umożliwiające dokładne pozycjonowanie.

9. Sprzęt pomocniczy
Poręcze zabezpieczające, oświetlenie i systemy zatrzymania awaryjnego.

Czujniki do monitorowania obciążenia i ustawiania.







Maszyna do montażu mostów (BEM) to wyspecjalizowany sprzęt używany przy budowie mostów do wydajnego montażu i montażu segmentów, dźwigarów lub przęseł mostu. Maszyny te mają kilka zalet w porównaniu z tradycyjnymi metodami konstrukcyjnymi, co czyni je niezbędnymi w przypadku-dużych projektów infrastrukturalnych. Oto najważniejsze zalety:

1. Wysoka wydajność i szybkość
Szybsza budowa: BEM umożliwiają szybkie podnoszenie, transportowanie i ustawianie ciężkich segmentów mostów, skracając czas realizacji projektu.

Ciągły przepływ pracy: pozwalają na sekwencyjne rozmieszczanie segmentów, minimalizując opóźnienia pomiędzy fazami budowy.

2. Zwiększone bezpieczeństwo
Zmniejszone ryzyko pracownika: Pracownicy pracują na bezpiecznych platformach, minimalizując narażenie na wysokość i niebezpieczne warunki.

Stabilność i precyzja: Kontrolowane ruchy maszyny zmniejszają liczbę wypadków związanych z ręcznym transportem ciężkich komponentów.

3. Opłacalność-
Niższe koszty pracy: wymaga mniejszej liczby pracowników w porównaniu z tradycyjnymi metodami.

Zmniejszona liczba podpór tymczasowych: eliminuje potrzebę stosowania rozległych rusztowań lub szalunków, oszczędzając koszty materiałów i konfiguracji.

4. Wysoka precyzja i kontrola jakości
Dokładne wyrównanie: zapewnia precyzyjne rozmieszczenie segmentów mostu, poprawiając integralność konstrukcji.

Spójna konstrukcja: automatyczne lub półautomatyczne-operacje ograniczają ryzyko błędu ludzkiego.

5. Wszechstronność
Możliwość dostosowania do różnych typów mostów: Nadaje się do mostów dźwigarowych, mostów segmentowych, dźwigarów skrzynkowych, a nawet mostów łukowych.

Działa w trudnych środowiskach: Można go używać nad rzekami, dolinami, autostradami i obszarami miejskimi przy minimalnych zakłóceniach.

6. Zminimalizowane zakłócenia w ruchu i środowisku
Ograniczone zamknięcia dróg/kolei: Ponieważ montaż odbywa się nad istniejącą infrastrukturą, zakłócenia w ruchu są ograniczone.

Ekologiczny-Przyjazny dla środowiska: mniejsze zakłócenia w podłożu i mniejszy wpływ na środowisko.

7. Duża ładowność
Obsługuje masywne komponenty: Możliwość podnoszenia i pozycjonowania prefabrykowanych segmentów ważących setki ton.

Podpory o dużych rozpiętościach: Umożliwia budowę mostów o dużych rozpiętościach bez podpór pośrednich.

8. Zmniejszona zależność od dźwigów
Możliwość-samodzielnego uruchomienia: wiele BEM może poruszać się do przodu niezależnie, co eliminuje potrzebę stosowania wielu dźwigów.

Lepsza zwrotność: Zaprojektowany do poruszania się w ciasnych przestrzeniach, w których tradycyjne dźwigi mogą się nie zmieścić.

9. Ulepszone planowanie projektów
Przewidywalne ramy czasowe: zmechanizowane procesy pozwalają na lepsze planowanie i mniej opóźnień.

Działanie w każdych-pogodach: niektóre BEM mogą działać w różnych warunkach pogodowych, w przeciwieństwie do metod zależnych od dźwigu.

10. Długoterminowe-korzyści ekonomiczne
Wydłużony okres użytkowania: Prawidłowo zbudowane mosty przy użyciu BEM mają zwykle lepszą trwałość.

Niższe koszty konserwacji: Precyzyjny montaż zmniejsza przyszłe problemy konstrukcyjne.



Maszyna do montażu mostów (BEM) to wyspecjalizowany sprzęt używany przy budowie mostów do wydajnego i bezpiecznego montażu prefabrykowanych segmentów betonowych, dźwigarów lub sekcji mostów-o pełnej rozpiętości. Maszyny te są niezbędne do budowy wiaduktów, wiaduktów autostradowych, mostów kolejowych i innych konstrukcji wzniesionych, szczególnie w trudnym terenie lub w środowiskach miejskich, gdzie tradycyjne metody budowy są niepraktyczne.

Kluczowe zastosowania maszyn do budowy mostów
Montaż dźwigarów prefabrykowanych

Służy do podnoszenia i umieszczania prefabrykowanych dźwigarów betonowych lub stalowych na filarach lub przyczółkach.

Powszechnie stosowane w mostach belkowych, gdzie poszczególne dźwigary są umieszczane obok siebie.

Budowa mostu segmentowego

Do zrównoważonej konstrukcji wspornikowej, gdzie segmenty są montowane symetrycznie z obu stron filaru.

Stosowany w mostach-podwieszonych lub skrzynkowych-z dźwigarami.

Uruchamianie na pełnym-zakresie

Niektóre BEM mogą podnosić i montować całe, wstępnie zmontowane przęsła mostów w jednej operacji, skracając czas budowy.

Idealny do projektów-kolejowych dużych prędkości i autostrad.

Uruchomienie systemów bramowych

Stosowany w metodach stopniowego uruchamiania, gdy pomosty mostów są budowane w sekcjach i wypychane do przodu przez filary.

Budownictwo miejskie i tereny o ograniczonym dostępie-

Minimalizuje zakłócenia w miastach, zmniejszając potrzebę stosowania ciężkich dźwigów i dużych obszarów roboczych.

Stosowany w wiaduktach, systemach metra i podwyższonych autostradach.

Przeprawy przez góry lub rzeki

Umożliwia budowę mostów nad głębokimi dolinami, rzekami lub trudnym terenem bez konieczności stosowania rozbudowanych rusztowań.





1. Faza projektowania i inżynierii
Analiza konstrukcyjna: Oblicz nośność i punkty naprężeń

Projekt mechaniczny: Twórz szczegółowe modele CAD wszystkich komponentów

Projekt układu hydraulicznego: Plan mechanizmów podnoszenia i przemieszczania

Projekt układu elektrycznego: Opracuj systemy sterowania i funkcje bezpieczeństwa

Testowanie prototypów: zweryfikuj projekt za pomocą skalowanych modeli lub symulacji

2. Zakup materiałów
Stal o wysokiej-wytrzymałości na główne elementy konstrukcyjne

Specjalistyczne stopy na części ruchome

Cylindry i pompy hydrauliczne

Elementy elektryczne i układy sterowania

Materiały-odporne na zużycie powierzchni kontaktowych

3. Proces produkcyjny
Produkcja konstrukcji głównej
Cięcie i kształtowanie blach/belek stalowych na maszynach CNC

Spawanie głównych konstrukcji wsporczych

Obróbka punktów połączeń i złączy

Obróbka powierzchni (piaskowanie, malowanie w celu zabezpieczenia przed korozją)

Produkcja komponentów mechanicznych
Produkcja przekładni, łożysk i układów przeniesienia napędu

Montaż sekcji teleskopowych (jeśli dotyczy)

Produkcja mechanizmów chodzących lub uruchamiających

Zespół układu hydraulicznego
Montaż siłowników hydraulicznych

Prowadzenie przewodów hydraulicznych

Integracja systemów kontroli ciśnienia

Testowanie szczelności i integralności ciśnienia

4. Integracja instalacji elektrycznej
Montaż paneli sterujących

Okablowanie czujników i wyłączników krańcowych

Programowanie PLC (programowalny sterownik logiczny)

Integracja systemów bezpieczeństwa (zatrzymania awaryjne, zabezpieczenie przed przeciążeniem)

5. Kontrola jakości i testowanie
Nie-badania nieniszczące spoin (-promieniowanie X, ultradźwięki)

Próby obciążeniowe elementów konstrukcyjnych

Testowanie funkcjonalne wszystkich układów mechanicznych

Weryfikacja systemu bezpieczeństwa

Testy operacyjne w symulowanych warunkach

6. Montaż końcowy
Integracja wszystkich podsystemów

Osiowanie i kalibracja ruchomych części

Końcowe powłoki malarskie i ochronne

Instalacja zabezpieczeń i systemów ostrzegawczych

7. Fabryczne testy odbiorcze
Pełne testy operacyjne w zakładzie producenta

Weryfikacja względem specyfikacji projektowych

Dokumentacja wszystkich wyników badań

Kontrola i akceptacja klienta

8. Demontaż do transportu
Strategiczny podział na przenośne moduły

Ochrona wrażliwych komponentów

Przygotowanie szczegółowej instrukcji ponownego montażu

9. Montaż-na miejscu (w miejscu budowy mostu)
Przygotowanie fundamentu (jeśli wymagane)

Ponowny montaż-krok po-postępując zgodnie z procedurami producenta

Końcowa kalibracja i testowanie-na miejscu

Szkolenie operatorów i przekazanie ekipie budowlanej

10. Konserwacja i wsparcie
Opracowywanie harmonogramów konserwacji

Dostawa części zamiennych

Wsparcie techniczne podczas eksploatacji

Przeglądy okresowe przez cały okres użytkowania maszyny

Ta procedura produkcyjna zapewnia, że ​​maszyna do montażu mostów spełnia wszystkie wymagania dotyczące bezpieczeństwa, wydajności i trwałości dla złożonych projektów budowy mostów.
