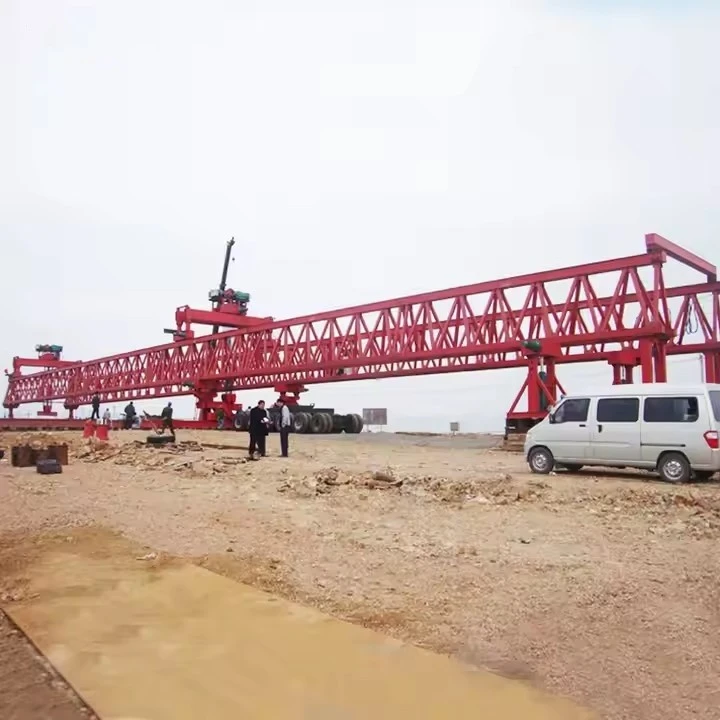

Maszyna do wznoszenia mostów z przeciwwagą 300 ton

300-tonowa maszyna do montażu mostów z przeciwwagą to wytrzymały sprzęt używany przy budowie mostów, szczególnie do podnoszenia i umieszczania dużych prefabrykowanych segmentów lub dźwigarów. Maszyny te są niezbędne do wydajnego montażu mostów, szczególnie w trudnych warunkach, takich jak autostrady, rzeki lub głębokie doliny.





300-tonowa maszyna do wznoszenia mostów z przeciwwagą to wytrzymały sprzęt przeznaczony do budowy i montażu dużych segmentów mostów, zazwyczaj w konstrukcji prefabrykowanych segmentowych lub ze zrównoważonymi wspornikami. Poniżej znajdują się jego najważniejsze cechy:

1. Wysoka nośność (300 ton)
Zaprojektowane do obsługi prefabrykowanych segmentów betonowych lub dźwigarów stalowych o masie do 300 ton.

Solidna konstrukcja konstrukcyjna zapewnia stabilność podczas podnoszenia i pozycjonowania.

2. System przeciwwagi
Wykorzystuje regulowane przeciwwagi do zrównoważenia maszyny podczas montażu segmentu.

Zapewnia stabilność i zapobiega przewróceniu się podczas przenoszenia ciężkich ładunków.

3. Możliwość-samodzielnego startu i-samobieżnego napędu
Można poruszać się do przodu po pomoście bez konieczności stosowania zewnętrznych dźwigów.

Wyposażone w podnośniki hydrauliczne lub systemy szyn umożliwiające kontrolowany ruch.

4. Regulowana rozpiętość i wysokość
Modułowa konstrukcja umożliwia dostosowanie do różnych rozpiętości i wysokości mostów.

Wysięgniki teleskopowe lub wysuwane umożliwiające precyzyjne pozycjonowanie.

5. Hydrauliczny system podnoszenia i pozycjonowania
Wysoko-precyzyjne cylindry hydrauliczne umożliwiające płynne podnoszenie i opuszczanie.

Możliwości precyzyjnego-dostrajania w celu dokładnego dopasowania segmentów.

6. Skomputeryzowany system sterowania
Automatyczne lub półautomatyczne-kontrole umożliwiające precyzyjne operacje.

Monitorowanie-w czasie rzeczywistym rozkładu obciążenia, naprężeń i wyrównania.

7. Mechanizmy bezpieczeństwa
Czujniki zabezpieczające przed przeciążeniem.

Systemy hamowania awaryjnego i blokowania.

Nadmiarowe układy hydrauliczne i elektryczne zapewniające-bezpieczną pracę.

8. Wielo-funkcjonalny system chwytania
Kompatybilny z różnymi typami segmentów (dźwigary skrzynkowe, belki teowe itp.).

Opcje mocowania próżniowego lub mechanicznego zapewniają bezpieczną obsługę.

9. Konstrukcja-odporna na warunki atmosferyczne
Może pracować w trudnych warunkach (wiatr, deszcz, ekstremalne temperatury).

Materiały-odporne na korozję zapewniają trwałość.

10. Szybki montaż i demontaż
Modułowe komponenty ułatwiające transport i-montaż na miejscu.

Skraca przestoje pomiędzy projektami.

11. Kompatybilność z różnymi typami mostów
Nadaje się do metod wystrzeliwania ze zrównoważonym wspornikiem, rozpiętości-po-rozpiętości i przyrostowego.

Współpracuje z betonowymi mostami segmentowymi, mostami stalowymi i konstrukcjami hybrydowymi.

12. Efektywność energetyczna
Niektóre modele są wyposażone w układy hydrauliczne z regeneracją, które zmniejszają zużycie energii.

Opcjonalne elektryczne lub hybrydowe systemy zasilania umożliwiające działanie przyjazne dla środowiska.





Ogólne dane techniczne
Typ maszyny:

Urządzenie do montażu mostu z przeciwwagą / Maszyna do montażu suwnicy / dźwigara

Maksymalny udźwig:

300 ton metrycznych (może się różnić w zależności od konfiguracji)

Zakres rozpiętości:

20 m do 50 m (regulowane dla różnych rozpiętości mostu)

Szerokość robocza:

Możliwość dostosowania do szerokości pomostu (zwykle 10–20 m)

Wysokość podnoszenia:

10m–30m (regulowana w zależności od wysokości mola)

System poruszania się:

Samobieżny-z hydraulicznym systemem chodzenia lub montowany-na szynie

Prędkość jazdy: 3–5 m/min

Zasilanie:

Układ elektryczny + hydrauliczny

Napięcie: 380 V/50 Hz (lub zgodnie z wymaganiami projektu)

System sterowania:

Sterowanie PLC-z możliwością zdalnej obsługi

Czujniki do monitorowania obciążenia i bezpieczeństwa

System przeciwwagi:

Regulowana przeciwwaga o masie 100–300 ton zapewniająca równowagę podczas wodowania

Można używać bloczków betonowych lub obciążników stalowych

Materiał konstrukcyjny:

Stal-o wysokiej wytrzymałości (Q345B lub odpowiednik)

Funkcje bezpieczeństwa:

Zabezpieczenie przed przeciążeniem

Czujniki zapobiegające-przechyleniu

Układ hamowania awaryjnego





Wyrzutnia mostów o masie 500-ton to wytrzymały sprzęt używany przy budowie mostów do podnoszenia, transportu i umieszczania dużych segmentów mostów. Poniżej znajdują się kluczowe elementy takiego systemu:

1. Główne elementy konstrukcyjne
Suwnica uruchamiająca (rama główna) – podstawowa konstrukcja stalowa rozciągająca się nad obszarem konstrukcyjnym i wspierająca mechanizm uruchamiający.

Podpory przednie i tylne – tymczasowe podpory stabilizujące wyrzutnię podczas umieszczania segmentu.

Dziób startowy (opcjonalnie) – wysuwana część przednia, która pomaga w prowadzeniu segmentów mostu na właściwe miejsce.

2. System podnoszenia i przenoszenia
Podnośniki hydrauliczne (udźwig 500-ton) – podnośniki o dużym udźwigu do podnoszenia i pozycjonowania segmentów mostu.

Wciągarki i wciągniki – systemy elektryczne lub hydrauliczne do poziomego przemieszczania segmentów.

Wózek i mechanizm jezdny – umożliwia przemieszczanie systemu podnoszącego wzdłuż suwnicy.

3. Układ ruchu i napędu
Hydrauliczny system pchania/ciągnięcia – przesuwa wyrzutnię do przodu wzdłuż linii mostu.

System torów lub szyn – zapewnia wyznaczoną ścieżkę ruchu wyrzutni.

Belki/podkładki poślizgowe – powierzchnie podporowe zapewniające płynne przesuwanie się podczas startu.

4. Systemy hydrauliczne i energetyczne
Zespół napędowy hydrauliczny (HPU) – dostarcza olej pod ciśnieniem do podnośników i cylindrów.

Panel sterowania (oparty na sterowniku PLC- lub ręczny) – zarządza operacjami takimi jak podnoszenie, uruchamianie i wyrównywanie.

Generatory elektryczne — zapewniają zasilanie silników, elementów sterujących i oświetlenia.

5. Systemy wyrównywania i pozycjonowania
Czujniki geodezyjne i monitorujące – prowadnice laserowe lub GPS do precyzyjnego umieszczania segmentów.

Regulowane podpory –-dostosuj położenie wyrzutni, aby uzyskać dokładność.

Podnośniki poziomujące – zapewniają stabilność na nierównym terenie.

6. Elementy zabezpieczające i pomocnicze
Hamulce-antypoślizgowe i kołki blokujące — zapobiegają niezamierzonemu ruchowi.

Systemy zatrzymania awaryjnego – do natychmiastowego wyłączenia w przypadku awarii.

Platformy robocze i drabiny dostępowe – zapewniają dostęp operatora podczas montażu i konserwacji.

7. Elementy transportowe i montażowe
Sekcje modułowe – umożliwiają demontaż w celu transportu do nowych lokalizacji.

Punkty mocowania dźwigu – do podnoszenia i montażu wyrzutni.









300-tonowa maszyna do wznoszenia mostów z przeciwwagą to wytrzymały sprzęt używany przy budowie dużych mostów, zwłaszcza do umieszczania prefabrykowanych segmentów lub dźwigarów. Oto niektóre z jego kluczowych zalet:

1. Wysoka nośność
Może przenosić ciężkie segmenty mostów (do 300 ton), dzięki czemu nadaje się do-mostów o dużych rozpiętościach, wiaduktów autostradowych i mostów kolejowych.

Zmniejsza potrzebę stosowania wielu dźwigów lub dodatkowych konstrukcji wsporczych.

2. Zwiększona stabilność i bezpieczeństwo
System przeciwwagi równoważy maszynę podczas podnoszenia i pozycjonowania, minimalizując ryzyko przewrócenia się.

Zapewnia precyzyjne rozmieszczenie segmentów mostu, ograniczając liczbę wypadków i błędów konstrukcyjnych.

3. Efektywny proces budowlany
Przyspiesza montaż mostów w porównaniu do metod tradycyjnych (np. rusztowań czy dźwigów).

Umożliwia ciągłą budowę przy minimalnych przerwach, skracając terminy realizacji projektów.

4. Możliwość dostosowania do różnych typów mostów
Nadaje się do mostów segmentowych, dźwigarów skrzynkowych, belek teowych i prefabrykowanych mostów betonowych.

Może być stosowany w różnych terenach, w tym na obszarach miejskich, rzekach i dolinach.

5. Zmniejszona zależność od wsparcia naziemnego
W przeciwieństwie do tradycyjnych szalunków wymaga mniej przygotowania gruntu, dzięki czemu idealnie nadaje się do projektów związanych z miękkim gruntem lub wodą-.

Minimalizuje zakłócenia w środowisku.

6. Oszczędność-w przypadku dużych projektów
Obniża koszty pracy poprzez automatyzację podnoszenia ciężkich przedmiotów.

Zmniejsza straty materiału i poprawki dzięki wysokiej precyzji.

7. Automatyka i kontrola
Nowoczesne maszyny wyposażone są w systemy sterowania PLC zapewniające płynną pracę.

Umożliwia zdalne monitorowanie i regulację w celu uzyskania większej dokładności.





300-tonowa maszyna do montażu mostów z przeciwwagą to wytrzymały sprzęt używany przy budowie dużych mostów, szczególnie do podnoszenia i umieszczania prefabrykowanych segmentów, dźwigarów lub dźwigarów skrzynkowych podczas procesu montażu. System przeciwwagi zapewnia stabilność i równowagę podczas przenoszenia ciężkich ładunków, zapobiegając przewróceniu się maszyny podczas pracy.

Kluczowe zastosowania:
Montaż prefabrykowanych segmentów – stosowany w zrównoważonych konstrukcjach wspornikowych do podnoszenia i umieszczania ciężkich segmentów betonowych (o wadze do 300 ton lub więcej) w mostach z dźwigarami skrzynkowymi.

Uruchamianie dźwigarów i dźwigarów skrzynkowych – ułatwia montaż-dźwigarów stalowych lub betonowych o dużej rozpiętości w projektach budowy mostów.

Linki-Mosty podwieszane i wiszące – pomagają w ustawianiu dużych sekcji pomostów tam, gdzie użycie tradycyjnych dźwigów może być niemożliwe.

Mosty kolejowe i autostradowe – powszechnie stosowane w projektach mostów-o dużej przepustowości, wymagających precyzyjnego rozmieszczenia ciężkich elementów.





Procedura produkcyjna 300-tonowej maszyny do budowy mostów z przeciwwagą obejmuje kilka krytycznych etapów, w tym projektowanie, zakup materiałów, produkcję, montaż, testowanie i uruchomienie. Poniżej znajduje się szczegółowy opis-krok po kroku:

1. Projektowanie i inżynieria
Analiza wymagań: Określ nośność (300 ton), długość rozpiętości, wysokość podnoszenia i warunki operacyjne.

Projekt konstrukcyjny:

Analiza elementów skończonych (FEA) pod kątem rozkładu naprężeń.

Modelowanie CAD belki głównej, nóg, układu przeciwwagi i komponentów hydraulicznych/pneumatycznych.

Układy mechaniczne i elektryczne:

Konstrukcja hydraulicznego mechanizmu podnoszącego.

System sterowania (automatyzacja oparta na PLC-dla precyzji).

Systemy bezpieczeństwa (hamulce, zabezpieczenie przed przeciążeniem, wyłącznik awaryjny).

Zatwierdzenia i certyfikacja: Zgodność z międzynarodowymi standardami (ISO, EN, AISC).

2. Zakup materiałów
Stal-o wysokiej wytrzymałości: na dźwigary główne, wysięgniki i konstrukcje wsporcze (np. Q690 lub ASTM A572).

Komponenty hydrauliczne: Pompy, cylindry, zawory (od renomowanych dostawców, takich jak Bosch Rexroth lub Parker).

Komponenty elektryczne: silniki, czujniki, sterowniki PLC (Siemens/ABB).

Przeciwwagi: Prefabrykowane bloki betonowe lub stalowe (kalibrowane pod kątem wyważenia).

3. Proces produkcyjny
A. Wykonanie głównego dźwigara
Cięcie: cięcie blach stalowych-tlenowo/tlenowo.

Spawanie: Spawanie łukiem krytym (SAW) w przypadku szwów wzdłużnych; spawanie zrobotyzowane zapewniające precyzję.

Obróbka: Wiercenie i frezowanie otworów przyłączeniowych.

Badania nie{{0}niszczące (NDT): kontrola spawania ultradźwiękowego/promienia X-.

B. Nogi podporowe i wysięgnik
Montaż nóg teleskopowych (jeśli dotyczy) z siłownikami hydraulicznymi.

Konstrukcja wysięgnika z kratownicą lub-sekcją skrzynkową.

C. Układ przeciwwagi
Konstrukcja ramy: Stalowa rama utrzymująca 300-tonowe przeciwwagi.

Mechanizm regulacyjny: Układ hydrauliczny/koła pasowego do dynamicznego wyważania.

D. Układy hydrauliczne i elektryczne
Rurociągi i okablowanie: Montaż węży, pomp i paneli sterowania.

Integracja: Czujniki montażowe do monitorowania obciążenia i wykrywania przechyłu.

4. Montaż
Montaż dźwigara głównego: Użycie dźwigów do umieszczenia dźwigara na podporach.

Mocowanie przeciwwag: Zabezpieczone sworzniami blokującymi.

Instalacja hydrauliki: Podłączenie cylindrów do mechanizmu podnoszącego.

Integracja elektryczna: sterowniki okablowania, interfejsy HMI i urządzenia zabezpieczające.

5. Testowanie i kontrola jakości
Testowanie obciążenia:

Test statyczny: 125% udźwigu znamionowego (375 ton) pod kątem stabilności.

Test dynamiczny: Symulowane podnoszenie i przemieszczanie się z 300 tonami.

Testy funkcjonalne:

Kontrola ciśnienia w układzie hydraulicznym.

Reakcja na zatrzymanie awaryjne.

Weryfikacja wyważenia przeciwwagi.

Certyfikacja: kontrola-strony trzeciej (np. TÜV, Lloyd's Register).

6. Malowanie i ochrona przed korozją
Przygotowanie powierzchni: Piaskowanie (norma SA 2.5).

Powłoka: podkład epoksydowy + warstwa nawierzchniowa poliuretanowa zapewniająca odporność na warunki atmosferyczne.

7. Uruchomienie i dostawa
Montaż na miejscu-: transport w modułach; ponownie zmontowany na budowie mostu.

Szkolenie operatorów: Protokoły bezpiecznej obsługi i konserwacji.

Przekazanie końcowe: Dokumentacja (podręczniki, raporty z testów, gwarancje).

8. Konserwacja i wsparcie
Przeglądy okresowe: ocena-zużycia i-zniszczenia.

Dostawa części zamiennych: do uszczelek hydraulicznych, komponentów elektrycznych itp.





Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po realizacji planu będzie ich ponad 500 zestawów (zestawów), a wskaźnik sieciowania sprzętu wyniesie 95%. 32 linii spawalniczych oddano do użytku, planuje się zainstalowanie 50, a stopień automatyzacji całej linii produktów sięgnął 85%.
