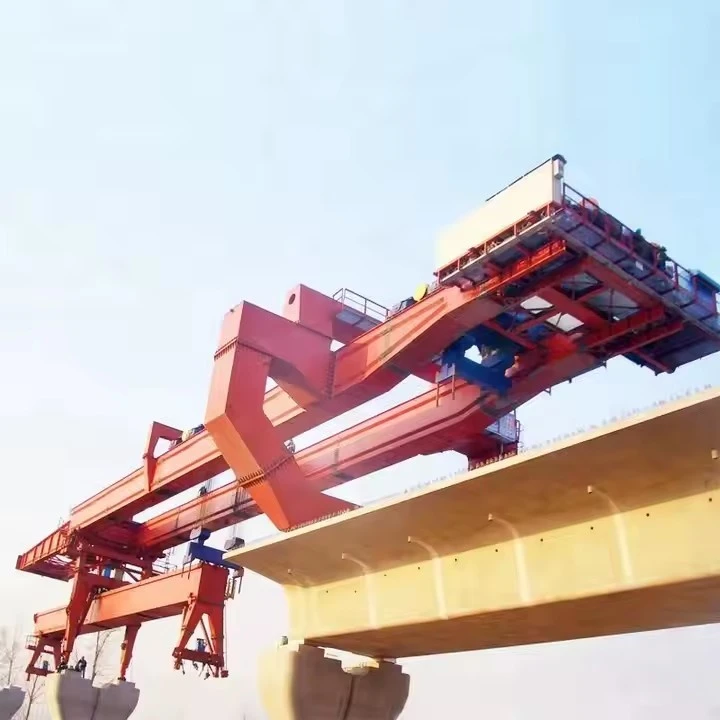

Sprzęt do wyrzutni mostów o masie 500 ton

Wyrzutnia mostów o masie 500-ton jest-wytrzymałym sprzętem używanym przy budowie dużych mostów, zwłaszcza do uruchamiania prefabrykowanych lub-odlewanych-na miejscu segmentów mostów. Maszyny te są niezbędne w projektach obejmujących mosty o dużej rozpiętości, wiadukty lub podwyższone autostrady, gdzie tradycyjne dźwigi lub systemy szalunków są niepraktyczne.





Najważniejsze cechy 500-tonowej wyrzutni mostów:
Wysoka nośność – Zaprojektowana do obsługi segmentów o masie do 500 ton.

Mechanizm-samoczynnego uruchamiania – przesuwa się do przodu wzdłuż pomostu w miarę postępu budowy.

Konstrukcja modułowa – możliwość dostosowania do różnych szerokości i rozpiętości mostów.

Układy hydrauliczne – do precyzyjnego pozycjonowania ciężkich segmentów.

Sterowanie komputerowe-– zapewnia dokładność rozmieszczenia segmentów.

Systemy bezpieczeństwa – obejmują stabilizatory,-mechanizmy antypoślizgowe i zabezpieczenie przed przeciążeniem.





Sprzęt do wyrzutni mostów o masie 500 ton – dane techniczne
1. Opis ogólny
Przeznaczenie: Przeznaczone do wodowania prefabrykowanych lub zmontowanych segmentów mostów (dźwigarów, pomostów itp.) o masie do 500 ton.

Zastosowanie: Mosty autostradowe/kolejowe, mosty wojskowe, mosty modułowe.

Typ: samobieżny, modułowy lub-montowany na szynie, w zależności od projektu.

2. Ładowność
Maksymalna pojemność startowa: 500 ton metrycznych (w tym segment mostu + masa sprzętu).

Długość rozpiętości: regulowana (zwykle 30–60 m na uruchomienie).

System podnoszenia: Podnośniki hydrauliczne lub wciągarki ze zsynchronizowanym sterowaniem.

3. Elementy konstrukcyjne
Dziób startowy/suwnica: teleskopowa lub modułowa z regulowanym zasięgiem.

Rama/belki nośne: stal-o wysokiej wytrzymałości (np. ASTM A572, klasa 50).

Układ hydrauliczny:

Wydajność pompy: Ciśnienie większe lub równe 500 barów.

Cylindry: zsynchronizowane podnoszenie-wielopunktowe.

System podróżowania:

Koła/gąsienice:-samobieżne i wyposażone w-wytrzymałe łożyska.

Prowadzenie szynowe (jeśli dotyczy): System precyzyjnego ustawiania.

4. Moc i kontrola
Źródło zasilania: silnik wysokoprężny (np. 300–400 kW) lub silnik elektryczny (do instalacji stacjonarnych).

System sterowania: oparty na PLC-z możliwością zdalnej obsługi.

Funkcje bezpieczeństwa: czujniki obciążenia, hamulce awaryjne,-mechanizmy antypoślizgowe.

5. Mobilność i konfiguracja
Transport: Konstrukcja modułowa do demontażu/transportu ciężarówkami.

Czas montażu: Mniej niż lub równy 48 godzin (przy wsparciu dźwigu).

Prędkość uruchamiania: 5–10 m/h (regulowana).

6. Warunki środowiskowe i operacyjne
Temperatura robocza: –20 stopni do +50 stopni.

Odporność na wiatr: Stabilna do 15 m/s (praca), 25 m/s (w trybie zaparkowanym).

Nacisk na podłoże: mniejszy lub równy 150 kPa (z podporami/matami podłogowymi).

7. Zgodność i standardy
Kody projektowe: EN 1993 (Eurokod 3), AASHTO lub-specyficzne dla projektu.

Bezpieczeństwo: OSHA/ISO 13849 (bezpieczeństwo maszyn).





Wyrzutnia mostów o masie 500-ton to wytrzymały sprzęt używany przy budowie mostów do podnoszenia, transportu i umieszczania dużych segmentów mostów. Poniżej znajdują się kluczowe elementy takiego systemu:

1. Główne elementy konstrukcyjne
Suwnica uruchamiająca (rama główna) – podstawowa konstrukcja stalowa rozciągająca się nad obszarem konstrukcyjnym i wspierająca mechanizm uruchamiający.

Podpory przednie i tylne – tymczasowe podpory stabilizujące wyrzutnię podczas umieszczania segmentu.

Dziób startowy (opcjonalnie) – wysuwana część przednia, która pomaga w prowadzeniu segmentów mostu na właściwe miejsce.

2. System podnoszenia i przenoszenia
Podnośniki hydrauliczne (udźwig 500-ton) – podnośniki o dużym udźwigu do podnoszenia i pozycjonowania segmentów mostu.

Wciągarki i wciągniki – systemy elektryczne lub hydrauliczne do poziomego przemieszczania segmentów.

Wózek i mechanizm jezdny – umożliwia przemieszczanie systemu podnoszącego wzdłuż suwnicy.

3. Układ ruchu i napędu
Hydrauliczny system pchania/ciągnięcia – przesuwa wyrzutnię do przodu wzdłuż linii mostu.

System torów lub szyn – zapewnia wyznaczoną ścieżkę ruchu wyrzutni.

Belki/podkładki poślizgowe – powierzchnie podporowe zapewniające płynne przesuwanie się podczas startu.

4. Systemy hydrauliczne i energetyczne
Zespół napędowy hydrauliczny (HPU) – dostarcza olej pod ciśnieniem do podnośników i cylindrów.

Panel sterowania (oparty na sterowniku PLC- lub ręczny) – zarządza operacjami takimi jak podnoszenie, uruchamianie i wyrównywanie.

Generatory elektryczne — zapewniają zasilanie silników, elementów sterujących i oświetlenia.

5. Systemy wyrównywania i pozycjonowania
Czujniki geodezyjne i monitorujące – prowadnice laserowe lub GPS do precyzyjnego umieszczania segmentów.

Regulowane podpory –-dostosuj położenie wyrzutni, aby uzyskać dokładność.

Podnośniki poziomujące – zapewniają stabilność na nierównym terenie.

6. Elementy zabezpieczające i pomocnicze
Hamulce-antypoślizgowe i kołki blokujące — zapobiegają niezamierzonemu ruchowi.

Systemy zatrzymania awaryjnego – do natychmiastowego wyłączenia w przypadku awarii.

Platformy robocze i drabiny dostępowe – zapewniają dostęp operatora podczas montażu i konserwacji.

7. Elementy transportowe i montażowe
Sekcje modułowe – umożliwiają demontaż w celu transportu do nowych lokalizacji.

Punkty mocowania dźwigu – do podnoszenia i montażu wyrzutni.









500-tonowa wyrzutnia mostów to wytrzymały sprzęt używany przy budowie mostów, w szczególności do uruchamiania prefabrykowanych segmentów, dźwigarów lub całych przęseł mostów. Oto jego najważniejsze zalety:

1. Wysoka nośność
Wytrzymuje obciążenie do 500 ton, dzięki czemu nadaje się do-mostów o dużej rozpiętości, wiaduktów autostradowych i mostów kolejowych.

Zmniejsza potrzebę stosowania wielu dźwigów lub konstrukcji wsporczych, poprawiając wydajność.

2. Precyzja i kontrola
Wyposażone w hydrauliczne lub komputerowe systemy sterowania umożliwiające dokładne pozycjonowanie segmentów mostu.

Zapewnia płynne i bezpieczne rozmieszczenie ciężkich elementów.

3. Oszczędność czasu i kosztów
Przyspiesza budowę poprzez uruchomienie dużych segmentów w jednej operacji.

Zmniejsza koszty pracy i sprzętu w porównaniu z tradycyjnymi metodami, takimi jak podnoszenie dźwigiem.

4. Możliwość dostosowania do różnych typów mostów
Działa w przypadku dźwigarów skrzynkowych,-belek teowych, mostów segmentowych i kratownic stalowych.

Regulowane podpory i modułowa konstrukcja umożliwiają zastosowanie w różnych terenach (miejskim, górzystym lub nad wodą).

5. Zwiększone bezpieczeństwo
Minimalizuje ryzyko związane z ręcznym podnoszeniem i montażem.

Stabilne systemy podpór zapobiegają wypadkom podczas wodowania.

6. Zmniejszony wpływ na środowisko
Wymaga mniejszej liczby tymczasowych podpór, co minimalizuje zakłócenia w podłożu.

Niższy poziom hałasu i wibracji w porównaniu do wielu ciężkich dźwigów.

7. Możliwość wystrzeliwania-na duże odległości
Umożliwia uruchamianie segmentów mostów na długich rozpiętościach (od 50 m do 100 m+) bez podpór pośrednich.

Idealny do przekraczania rzek, dolin lub autostrad bez zakłócania ruchu poniżej.

8. Automatyzacja i zdalna obsługa
Niektóre modele posiadają automatyczną synchronizację w celu zapewnienia równomiernego rozkładu obciążenia.

Zdalny monitoring poprawia wydajność i bezpieczeństwo.

9. Trwałość i niskie koszty utrzymania
Zbudowany z-stal o wysokiej wytrzymałości i-odpornych na zużycie komponentów do długotrwałego-użytkowania.

Wymaga minimalnych przestojów w celu konserwacji.

10. Wszechstronność metod konstrukcyjnych
Obsługuje techniki uruchamiania przyrostowego, zrównoważonego wspornika i-pełnej rozpiętości.

Można go stosować zarówno do konstrukcji mostów prefabrykowanych, jak i odlewanych-na miejscu-.

Wniosek
Wyrzutnia mostów o masie 500-ton to wysoce wydajne, bezpieczne i-ekonomiczne rozwiązanie do budowy nowoczesnych mostów, szczególnie w przypadku-dużych projektów infrastrukturalnych. Jego zdolność do precyzyjnego przenoszenia ogromnych obciążeń sprawia, że ​​jest niezastąpiony dla inżynierów pracujących przy wiaduktach, wiaduktach i mostach o dużej rozpiętości.





500-tonowa wyrzutnia mostów to ciężka-maszyna używana głównie przy budowie mostów, zwłaszcza do uruchamiania prefabrykowanych lub odlewanych-segmentów mostów. Poniżej znajdują się jego najważniejsze zastosowania i funkcje:

Aplikacje:
Uruchamianie prefabrykowanych segmentów – służy do podnoszenia i pozycjonowania prefabrykowanych segmentów betonowych do mostów dźwigarowych, wiaduktów i mostów- wantowych.

Przęsło-przez-konstrukcję przęsła – ułatwia stopniowe uruchamianie pomostów mostowych nad podporami.

Zrównoważona konstrukcja wspornikowa – pomaga w symetrycznym rozmieszczeniu segmentów w konstrukcji mostu wspornikowego.

Ciężkie podnoszenie w ograniczonych przestrzeniach – idealne rozwiązanie w środowiskach miejskich lub o ograniczonej przestrzeni, gdzie dostęp dźwigów jest ograniczony.

Mosty kolejowe i autostradowe – powszechnie stosowane w-dużych projektach infrastrukturalnych.





Produkcja 500-tonowej wyrzutni mostów to złożony proces obejmujący projektowanie, zakup materiałów, produkcję, montaż, testowanie i uruchomienie. Poniżej znajduje się ustrukturyzowana procedura produkcji takiego ciężkiego sprzętu do uruchamiania mostów:

1. Faza projektowania i inżynierii
Analiza wymagań: Określ nośność (500 ton), długość przęsła, mobilność i zdolność przystosowania się do terenu.

Projektowanie konstrukcyjne: modelowanie CAD (AutoCAD, SolidWorks) kratownic, dzioba wyrzutni, ram wsporczych i układów hydraulicznych.

Symulacja i walidacja: Analiza elementów skończonych (FEA) do testowania naprężeń, ugięcia i obciążenia dynamicznego.

Zgodność z przepisami: zapewnij zgodność ze standardami (AASHTO, EN, ISO lub specyfikacjami-specyficznymi dla klienta).

2. Zakup materiałów
Stal o-wysokiej wytrzymałości: ASTM A572 klasa 50 lub równoważna do dźwigarów głównych.

Elementy hydrauliczne: pompy, cylindry (o pojemności 500 ton) i zawory sterujące.

Części mechaniczne: koła zębate, łożyska, wciągarki i wózki (samobieżne-lub montowane na szynach-).

Systemy elektryczne i sterujące: sterowniki PLC, czujniki i moduły zdalnego sterowania.

3. Proces produkcyjny
A. Produkcja konstrukcyjna
Cięcie i kształtowanie: cięcie CNC plazmą-tlenowo-tlenową blach stalowych.

Spawanie: Spawanie łukiem krytym (SAW) dźwigarów; certyfikowani spawacze (normy AWS/EN).

Obróbka: wiercenie, frezowanie w celu precyzyjnego wyrównania-otworów na śruby.

B. Zespół hydrauliczny i mechaniczny
Zespół obwodu hydraulicznego: integracja pomp, węży i ​​cylindrów.

Wózek i układ trakcyjny: montaż kół, silników i układów hamulcowych.

C. Systemy elektryczne i sterujące
Okablowanie i czujniki: ogniwa obciążnikowe, czujniki położenia i wyłączniki awaryjne.

Panel sterowania: programowanie PLC do zsynchronizowanego uruchamiania.

4. Montaż i integracja
Podmontaż-: Połącz dźwigary, dziób wyrzutni i ramy wsporcze.

Pełna integracja: montaż układów hydraulicznych, wózków i szaf sterowniczych.

Kontrola wyrównania: Laserowe ustawienie równoległości gąsienicy/koła.

5. Testowanie i kontrola jakości
Testowanie obciążenia: Zastosuj 110% obciążenia projektowego (550 ton) w kontrolowanym środowisku.

Testy funkcjonalne: Sprawdź hydrauliczne wysuwanie/wsuwanie, ruch wózka i stabilność.

Kontrole bezpieczeństwa: zatrzymanie awaryjne, zabezpieczenie przed przeciążeniem i zabezpieczenia-awaryjne.

6. Malowanie i ochrona przed korozją
Przygotowanie powierzchni: Piaskowanie (norma SA 2.5).

Powłoka: podkład epoksydowy + warstwa nawierzchniowa poliuretanowa zapewniająca odporność na warunki atmosferyczne.

7. Demontaż i pakowanie
Podział modułowy: demontaż na przenośne sekcje (kontenery o maksymalnej. 40 stopie).

Ochrona: folie antykorozyjne-do transportu morskiego/drogowego.

8.-Instalacja i uruchomienie na miejscu
Ponowny montaż: Kierując się instrukcją montażu.

Testy w terenie: Uruchomienie próbne przy rosnącym obciążeniu (50% → 100% → 110%).

Szkolenie operatorów:-praktyczne sesje dotyczące wdrażania i konserwacji.

9. Dokumentacja i przekazanie
Rysunki-powykonawcze: zaktualizowane modele CAD.

Podręczniki: instrukcje obsługi, konserwacji i rozwiązywania problemów.

Certyfikaty: raporty z testów materiałowych (MTR), inspekcje spoin i zapisy z testów obciążeniowych.





Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po realizacji planu będzie ich ponad 500 zestawów (zestawów), a wskaźnik sieciowania sprzętu wyniesie 95%. 32 linii spawalniczych oddano do użytku, planuje się zainstalowanie 50, a stopień automatyzacji całej linii produktów sięgnął 85%.
