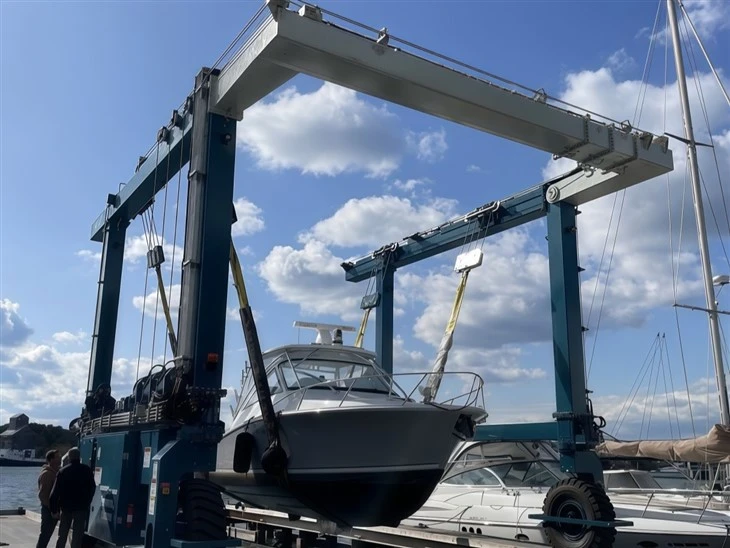

Łódź morska podnoszenie podróży

Podnośnik podróży morskiej łodzi to wyspecjalizowany sprzęt używany w marinach, boreyardach i stoczniach do podnoszenia łodzi i płyty pływających z wody w celu konserwacji, przechowywania lub transportu. W przeciwieństwie do tradycyjnych wciągników łodzi lub dźwigów, podnośnik podróży jest mobilny i może poruszać łodzie poziomo po ich podnoszeniu.

Kluczowe cechy morskiej windy podróżnej:
Pojemność podnoszenia - od kilku ton dla małych łodzi do ponad 1, 000 dla dużych jachtów i statków.

Regulowane paski lub zawiesi - używane do bezpiecznego kołysania kadłuba podczas podnoszenia.

Mobilność - biegnie na gumowych oponach lub szynach, umożliwiając windę przenoszenie łodzi z wody do obszarów przechowywania lub zatok pracy.

Operacja hydrauliczna lub elektryczna - Nowoczesne podnoszenie podróżne wykorzystują systemy hydrauliczne do gładkiego i kontrolowanego podnoszenia.

Projektowanie szerokiego rozpiętości - pozwala windzie na usiadowanie doków i obszarów przechowywania łodzi.

.





Porównanie z innymi rozwiązaniami podnoszenia morskiego

Funkcja	Żuraw bramowy dla małych łodzi	Podnośnik podróży	Wózek widłowy (morski)
Ruchliwość	Przenośne, niektóre z nich	Ustalone lub zamontowane na szynie	Wysoce mobilne
Pojemność	1–20 ton	10 - 100+ tony	2–10 ton
Najlepsze dla	Małe łodzie, majsterkowanie	Duże mariny	Lekkie łodzie
Koszt	Niżej	Wyższy	Umiarkowany



Pojemność podnoszenia 1 - 20 tony
Span (szerokość) 3 - 12 (regulowane)
Mierniki wysokości podnoszenia 3 - 10
Klasa robotnicza A 3- A5 (lekkie do średniej pracy)
Prędkość podnoszenia 0. 5 - 8 m\/min (zmienna)
Główny typ wiązki pojedynczy\/podwójny (typ pudełka)
Zasilacz 220V\/380V 3- faza lub instrukcja
Tryb sterowania wiszą
Rodzaj wciągnika elektrycznego wciągnika\/liny przewodu
Podręcznik podręcznika lub zmotoryzowany
Ochrona przed korozją farba ocynkowana lub morska
Odporność na wiatr do Beaufort Scale 6 (do użytku na zewnątrz)
Stopień operacyjny -20 do stopnia +50







Podnośnik to wyspecjalizowany sprzęt używany w marinach i boreyardach do podnoszenia, transportu i startowania łodzi. Oto kluczowe elementy morskiego podnoszenia podróży:

1. Główna ramka (bramka)
Podstawowy element konstrukcyjny, który obejmuje szerokość łodzi.

Wykonane ze stali ciężkiej, aby obsługiwać duże obciążenia.

Obejmuje pionowe nogi i poziomą poprzeczkę.

2. Paski do podnoszenia (zawiesia)
Paski nylonowe lub poliestrowe wytrzymałe lub poliestrowe, które kołyszą łódź.

Regulowane, aby pasowały do ​​różnych kształtów kadłuba i rozmiarów.

Niektóre systemy wykorzystują pręty rozruchowe, aby zapobiec uszkodzeniu kadłuba.



3. Mechanizm wciągnika
Wciągarki elektryczne lub hydrauliczne, które podnoszą i obniżają paski.

Zazwyczaj zawiera wiele silników do zsynchronizowanego podnoszenia.

4. System wózka i napędu
Przesuwa łódź w poziomie wzdłuż grupy.

Zasilane silnikami elektrycznymi lub hydraulicznymi kółkami lub torami.





5. Koła i opony (do mobilnych wind podróży)
Otwarte opony pneumatyczne lub stałe gumowe.

Umożliwia windę podróżującą po podwórku.

6. Układ hydrauliczny
Moce podnoszące, obniżające i ruch (jeśli hydrauliczne).

Obejmuje pompy, cylindry, węże i zawory sterujące.

7. Panel sterowania \/ kabina operatora
Pozwala operatorowi kontrolować podnoszenie, obniżenie i ruch.

Może obejmować joysticki, przyciski i odcięcia bezpieczeństwa.

8. Outriggery \/ stabilizatory
Wydłużone ramiona dla dodatkowej stabilności podczas podnoszenia ciężkich obciążeń.

Pomaga zapobiegać napiwkom podczas pracy.

9. Funkcje bezpieczeństwa
Czujniki obciążenia - zapobiegaj przeciążeniu.

Stop awaryjny (E-STOP)-zatrzymuje operacje w przypadku nieprawidłowości.

Zawory anty-uporządkowane-zapobiegaj nagłe obniżeniem, jeśli wystąpi niewydolność hydrauliczna.

10. Źródło zasilania
Silnik wysokoprężny (dla jednostek samodzielnych).

Silnik elektryczny (do podnoszenia stacjonarnego lub siatkowego).

11. Paski rozrzutne (opcjonalnie)
Służy do równomiernego rozkładu ciśnienia paska na szerokich lub delikatnych kadłubach.

12. Zdalne sterowanie (opcjonalnie)
Bezprzewodowy pilot dla łatwiejszego manewrowania w ciasnych przestrzeniach.





2. Mechanizm podnoszenia i podnoszenia

Łódka morska podróżna to wyspecjalizowany sprzęt używany w marinach, boreyardach i stoczniach do podnoszenia, transportu i uruchamiania łodzi i małych statków. Mechanizm podnoszenia i podnoszenia jest kluczowym elementem, który zapewnia bezpieczne i wydajne obsługa naczyń. Poniżej znajduje się szczegółowy podział swoich kluczowych elementów i funkcjonalności:

1. Główne elementy morskiego systemu podnoszenia i podnośnika
A. Rama strukturalna
Gant\/rama: stalowa konstrukcja obejmuje łódź z nogami jadącymi na szynach lub kółkach do mobilności.

Rozsiewacze\/ramiona: Regulowane ramiona wyciągają prawidłowo nad statkiem, aby położenie.

B. Mechanizm podnoszenia
Wciągarki wciągnięcia: Wciągy zasilane elektrycznie lub hydraulicznie kontrolują kable podnoszące.

Liny przewodowe lub zawiesiny syntetyczne: kable lub paski o wysokiej wytrzymałości łączą się z punktami podnoszenia łodzi.

Paski\/koła pasowe: płynnie poprowadź kable podczas podnoszenia i opuszczania.

C. System zasilania
System hydrauliczny: Większość nowoczesnych wind wykorzystuje cylindry hydrauliczne do gładkiego, kontrolowanego podnoszenia.

Silniki elektryczne: napędzaj wciągarki i funkcje podróży (jeśli nie w pełni hydrauliczne).

Diesel\/Electric Power Unit: zapewnia energię do operacji.

D. kontrole
Kabina operatora lub pilota: umożliwia precyzyjne manewrowanie windy.

System monitorowania obciążenia: Zapewnia równomiernie rozmieszczony i pojemność.





2. Jak działa mechanizm podnoszenia i podnoszenia
Pozycjonowanie: Podnośnik podróży jest przenoszony nad łodzią (na szynach lub oponach).

Załączanie zawiesi: Regulowane zawiesia są umieszczane pod kadłubem przy wzmocnionych punktach podnoszenia.

Podnoszenie: Wciągarki zaciskają zawiesi, równomiernie rozkładając ładunek przed podnoszeniem.

Transport: Po podniesieniu winda podróży przesuwa łódź do miejsca do przechowywania lub startowego.

Opuszczanie: łódź jest delikatnie obniżana do wody lub na stojak do przechowywania.







4. Opcjonalne akcesoria

1. Paski rozruchowe \/ regulowane paski podnoszenia
Używany do lepszego rozkładu masy podczas podnoszenia szerokich lub delikatnych kadłubów.

Regulowane paski obejmują różne szerokości łodzi.

Często wykonane z trwałego poliestru lub nylonu z ochronnymi rękawami.

2. Hydrauliczne wystaje lub stabilizatory
Zapewnij dodatkową stabilność podczas podnoszenia ciężkich lub niezrównoważonych obciążeń.

Przydatny w nierównomiernym terenie lub wysokich warunkach.

3. System zdalnego sterowania
Bezprzewodowe lub przewodowe zdalne sterowanie dla wygody operatora.

Umożliwia precyzyjne manewrowanie podnoszenia podróży.

4. System skali (monitorowanie obciążenia)
Zintegrowane skale cyfrowe do pomiaru ciężaru podniesionego naczynia.

Pomaga zapobiegać przeciążeniu i zapewnia bezpieczną zdolność podnoszenia.

5. Cradles łodzi \/ niestandardowe podkładki wsporcze
Konfigurowalne kołyski dla różnych kształtów kadłuba (np. Żaglówki, mocy łodzi, katamarany).

Wyściełane lub niepotrzebne powierzchnie w celu ochrony kadłuba.

6. Zestawy o rozszerzonej wysokości lub szerokości
Umożliwia podnośnik do obsługi wyższych lub szerszych łodzi (np. Żaglówki z wysokimi masztami).

7. Systemy przewodnictwa lasera lub kamery
Poprawia precyzję podczas pozycjonowania pasków lub kołysek.

Zmniejsza ryzyko uszkodzenia kadłuba podczas podnoszenia.

8. Paski samozwańcze lub obrotowe
Automatycznie dostosuj się do kształtu łodzi, aby uzyskać równomierny rozkład masy.

9. Okładki ochrony pogodowej
Banzyk lub osłony dla łodzi przechowywanych tymczasowo w podnośniku.

10. Zestawy adaptera przyczepy
Umożliwia podnośnik do przenoszenia przyczep łodzi do i wychodzenia z wody.

11. Systemy anty-sobowskie
Zmniejsza ruch łodzi podczas podnoszenia i transportu dla dodatkowego bezpieczeństwa.

12. Opcje oleju napędowego lub elektrycznego
Niektóre windy oferują alternatywne źródła zasilania (np. Elektryczne do użytku w pomieszczeniach, olej napędowy do operacji zewnętrznych\/mobilnych).

13. Systemy zatrzymania awaryjnego i bezpieczeństwa
Dodatkowe hamulce bezpieczeństwa, alarmy lub funkcje wyłączania awaryjnego.



NASZKICOWAĆ



Główny techniczny



Wyciągów podróżnych łodzi są niezbędne dla Boreyards, Marinas i Fair, oferując wszechstronny i wydajny sposób przenoszenia statków do wody i wychodzenia z wody. Oto kilka kluczowych zalet korzystania z morskiego podnośnika:

1. Wszechstronność w obsłudze różnych rozmiarów łodzi
Może podnieść szeroką gamę rozmiarów łodzi (od małych łodzi rybackich po duże jachty, zwykle do 1, 000 w zależności od modelu).

Regulowane pręty i paski obejmują różne kształty kadłuba i szerokości.

2. Mobilność i elastyczność
Winty podróżne działają na gumowych oponach lub szynach, umożliwiając łatwy ruch wokół podwórka.

Może transportować łodzie przez ląd do przechowywania, naprawy lub suchych doków.

Idealny do obiektów o ograniczonej przestrzeni lub bez stałej infrastruktury dźwigu.

3. Łagodne i bezpieczne obsługę łodzi
Używa miękkich zawiesów do kołysania kadłuba, zmniejszając stres w porównaniu do tradycyjnych podnośników dźwigowych.

Zapewnia lepszy rozkład masy ciała, minimalizując ryzyko uszkodzenia kadłuba.

4. Szybsze operacje niż tradycyjne metody
Szybsze niż systemy kolejowe lub przyczepy hydrauliczne do startowania\/ciągnięcia łodzi.

Skraca przestoje dla właścicieli łodzi i zwiększa wydajność stoczni.

5. Opłacalne dla marin i boreyardów
Niższe koszty operacyjne w porównaniu ze stałymi dźwigami lub podnośnikami synchronicznymi.

Wymaga minimalnej infrastruktury (brak potrzeby głębokich dołów lub złożonych systemów).

6. Bezpieczne i stabilne podnoszenie
Wyposażony w sterowanie hydrauliczne do gładkiego podnoszenia i opuszczania.

Niektóre modele mają funkcje samopoziomowe, które utrzymują równowagę łodzi.

7. Zastosowanie wielofunkcyjne
Może być używany do uruchamiania, ciągnięcia, transportu i przechowywania łodzi.

Przydatne w przypadku operacji odzyskiwania łodzi awaryjnych.

8. Zmniejszony wpływ na środowisko
Minimalizuje zaburzenia osadów w porównaniu do wyciągów podróżnych wymagających zanurzonych szyn.

Brak potrzeby smaru lub ciężkiego smarowania, co czyni go czystszym dla środowisk morskich.

9. Możliwość dostosowania do innego terenu
Może działać na powierzchni żwiru, betonu lub asfaltu.

Niektóre modele są w sposób szorstki na podwórko o nierównomiernym podłożu.

10. Zwiększona pojemność przechowywania
Umożliwia układanie lub ciasne przechowywanie łodzi, maksymalizując przestrzeń na podwórku.

Wniosek
Wyciągów podróżnych morskich jest niezawodnym, wydajnym i opłacalnym rozwiązaniem do obsługi łodzi, co czyni je preferowanym wyborem dla nowoczesnych marin, napraw i urządzeń do przechowywania łodzi. Ich elastyczność, bezpieczeństwo i szybkość sprawiają, że są niezbędne w operacjach morskich.



Łódka morska podróżna to specjalistyczny sprzęt używany w marinach, boreyardach i stoczniach do bezpiecznego podnoszenia, transportu i uruchamiania łodzi i jachtów. Systemy te są niezbędne do konserwacji łodzi, przechowywania i wysunięcia. Poniżej znajduje się przegląd ich aplikacji, funkcji i korzyści:

Zastosowania morskich wind podróży
Łódź i startowanie

Służy do podnoszenia łodzi z wody w celu przechowywania suchego, konserwacji lub transportu.

Bezpiecznie wypuszcza łodzie z powrotem do wody.

Operacje marina i boreyard

Niezbędne do przenoszenia łodzi między przechowywaniem, obszarami pracy i dokami.

Ułatwia skuteczne zarządzanie podwórkiem.

Transport i relokacja łodzi

Może przenosić łodzie po lądzie w marinie lub między pobliskimi obiektami.

Niektóre modele są transportujące drogę do przenoszenia łodzi do różnych lokalizacji.

Konserwacja i naprawa

Pozycjonuje łodzie do czyszczenia kadłuba, malowania, pracy silnika i innych serwisów.

Umożliwia bezpieczny dostęp do spodu naczyń.

Zarządzanie przechowywaniem łodzi

Umieszcza łodzie na kołyskach lub przyczepach w celu długoterminowego przechowywania suchego.

Używane w systemach przechowywania stojaków (dla mniejszych łodzi).

Odzyskiwanie awaryjne

Może być używany do ratowania zatopionych lub uszkodzonych łodzi.



Proces produkcyjny żurawa podróżnego morskiego łodzi obejmuje kilka etapów, od projektowania i wyboru materiału po produkcję, montaż, testowanie i ostateczną dostawę. Poniżej znajduje się szczegółowy podział typowego procesu produkcji:

1. Projektowanie i inżynieria
Analiza wymagań: Określ zdolność podnoszenia (np. Od 10T do 500t), szerokość rozpiętości, wysokość podnoszenia i warunki operacyjne (odporność na słoną wodę itp.).

Modelowanie CAD: Użyj oprogramowania projektowego 3D (SolidWorks, AutoCAD itp.), Aby stworzyć konstrukcyjne i mechaniczne projekty.

Obliczenia strukturalne: Zapewnij pojemność obciążenia, stabilność i zgodność ze standardami rejestru ISO, ABS, DNV lub LLOYD.

Projektowanie układu elektrycznego i hydraulicznego: Planowanie systemów zasilania, kontroli i mechanizmów bezpieczeństwa.

2. Zamówień materiałowy
Wybór stali: wysokiej jakości stal morska (np. ASTM A572) dla odporności na korozję.

Pozyskiwanie komponentów:

Cylindry hydrauliczne, silniki i pompy.

Liny drutowe, krążki i zawieszenie podnoszące.

Układy elektryczne (PLC, czujniki, zdalne sterowanie).

Opony gumowe lub systemy montowane na szynach mobilności.

3. Proces wytwarzania
A. Wykonanie strukturalne
Krojenie: cięcie plazmy\/laserowe dla stalowych wiązek i płyt.

Spawanie: Zautomatyzowane i ręczne spawanie (MIG\/TIG) dla głównej ramy, nóg i wiązek rozruchowych.

Obróbka: precyzyjne wiercenie i frezowanie otworów śrubowych i punktów montażowych.

Obróbka powierzchni:

Sandblasting (standard SA 2.5).

Powłoki przeciw korozji (starter epoksydowy + powłoka poliuretanowa).

B. Zespół mechaniczny i hydrauliczny
Instalacja Gearbox & Winch: do mechanizmów podnoszenia i podróży.

Integracja systemu hydraulicznego: instalowane są rury, zawory i cylindry.

Montowanie systemu opon\/szyny: w zależności od modelu (oparte na gumie lub na bazie szyny).

C. Instalacja systemu elektrycznego i sterowania
Okablowanie i czujniki: Ogranicz przełączniki, ogniwa obciążenia i ochrona przed przeciążeniem.

Panel sterowania i system zdalny: przetestowany pod kątem płynnego działania.

4. Kontrola jakości i testowanie
NDT (testy nieniszczące): kontrole spawalnicze ultradźwiękowe\/rentgenowskie.

Testowanie obciążenia:

Test statyczny: 125% SWL (bezpieczne obciążenie robocze).

Test dynamiczny: kontrole operacyjne o pełnej pojemności.

Testy funkcjonalności: Podróż, podnoszenie i systemy zatrzymania awaryjnego.

5. Malowanie i montaż końcowy
Malowanie klasy morskiej: powłoki przeciw ruroczce dla środowisk słonej.

Oznaczanie etykiet i bezpieczeństwa: SWL, ostrzeżenia i tagi zgodności.

6. Dostawa i instalacja
Demontaż (w razie potrzeby): W przypadku dużych dźwigów komponenty są wysyłane osobno.

Zgromadzenie na miejscu: nadzorowany przez inżynierów.

Szkolenie operatora: wytyczne bezpieczeństwa i operacyjne.

Kluczowe elementy morskiego dźwigu podnoszenia podróżnego
Główny dźwigar i nogi: obsługuje obciążenie.

Mechanizm podnoszenia: wciągarki hydrauliczne lub elektryczne z linami drutowymi.

System podróży: koła\/torby do ruchu.

System sterowania: kabina lub zdalnie.

Urządzenia bezpieczeństwa: ochrona przed przeciążeniem, przełączniki limitów, hamulce awaryjne.

Zgodność i standardy
ISO 4301, ISO 9001 (zarządzanie jakością)

ABS, DNV, GL (certyfikacja morska)

OSHA\/CE (zgodność z bezpieczeństwem)

Widok warsztatów:

Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowano zainstalować, a szybkość automatyzacji całej linii produktu osiągnęła 85%.
