Nowy warunek pojedynczy wiązka żuraw

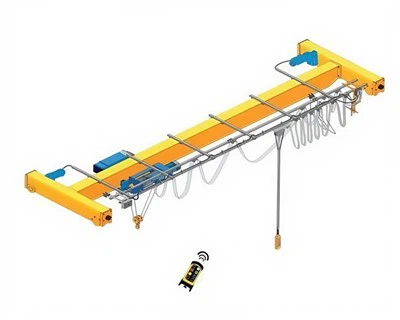

Nowy żuraw z pojedynczą wiązką, składa się z następujących kluczowych elementów:

1. Belka główna (pojedynczy dźwigar)
Pierwotna konstrukcja nośna, zwykle wykonana ze stali zwinnej (konstrukcja typu I-BEAM lub pudełka).

Zaprojektowany do lekkich do umiarkowanych zdolności podnoszenia (zwykle do 20 ton).

2. Końcowe ciężarówki (wagony końcowe)
Znajduje się na obu końcach głównej wiązki, wyposażone w koła do ruchu wzdłuż szyn pasa startowego.

Obejmuje bufory do pochłaniania wstrząsów podczas osiągania granic podróży.

3. Wciągnik i wózek
Wciągnik elektryczny: mechanizm podnoszenia (wciągnik łańcuchowy lub wciągnik linowy) zamontowany na wózku.

Wózek: porusza się poziomo wzdłuż dolnego kołnierza wiązki głównej w celu precyzyjnego pozycjonowania obciążenia.

4. System pasa startowego
Składa się z wiązek pasów startowych (wspieranych przez kolumny lub wsporniki ścienne) i szyny do płynnego ruchu dźwigu.

Może obejmować zatrzymania dźwigu, aby zapobiec nadmiernemu podróżowi.

5. Układ elektryczny
Zasilacz: Zazwyczaj za pośrednictwem systemu festoon, kołowrotek kablowych lub pasków dyrygentów.

System sterowania: kontrola wiszącego (wisiorek przyciskający) lub zdalne sterowanie radio do działania.

Przełączniki graniczne: Zapobiegaj nadmiernemu hoistrowaniu i nadmiernej podróży.

6. Mechanizm napędowy
Silniki podróży: do ruchu mostowego (podróż podłużna).

Silnik wózka: do podróży krzyżowej (jeśli używany jest motorowany wózek).

7. Komponenty bezpieczeństwa
Ochrona przed przeciążeniem: zapobiega podnoszeniu poza mocą znamionową.

Przycisk zatrzymania awaryjnego: w celu natychmiastowego zamknięcia.

Urządzenia antykolizyjne (jeśli wiele dźwigów działa w tym samym obszarze).

8. Funkcje opcjonalne (w zależności od modelu i przypadku użycia)
Zmienne dyski częstotliwości (VFD): dla gładszego przyspieszenia\/zwalniania.

Kontrole obsługiwane w kabinie (dla większych dźwigów).

System ważenia: zintegrowany pomiar obciążenia.

Wspólne standardy i certyfikaty
Zgodnie ze standardami ISO, FEM, DIN lub CMAA.

Oznaczenie CE (dla Europy) lub zgodność z OSHA (dla USA).

.

Naszkicować

Główny techniczny

Nowy warunek dźwig pojedynczego wiązki oferuje kilka zalet, szczególnie w porównaniu z starszymi lub używanymi modelami. Oto kluczowe korzyści:

1. Ulepszone funkcje bezpieczeństwa
Nowoczesne mechanizmy bezpieczeństwa, takie jak ochrona przed przeciążeniem, przełączniki graniczne i funkcje zatrzymania awaryjnego.

Solidna konstrukcja z wysokiej jakości materiałami, zmniejszając ryzyko awarii strukturalnych.

Zgodność z najnowszymi standardami bezpieczeństwa (np. ISO, OSHA, CE).

2. Poprawiona wydajność i wydajność
Gładkie i precyzyjne działanie ze względu na zaawansowane systemy silnika i sterowania.

Wyższa pojemność podnoszenia z zoptymalizowanym rozkładem obciążenia.

Silniki energooszczędne zmniejszają zużycie energii.

3. Niska konserwacja i długowieczność
Nowe komponenty (przewody, haczyki, silniki itp.) Zapewniają minimalne zużycie.

Trwałe powłoki (przeciwnikowe, odporne na ciepło) wydłużają żywotność.

Mniej awarii w porównaniu z używanymi dźwigami, obniżając koszty utrzymania.

4. Zaawansowane systemy sterowania
Zmienna kontrola prędkości dla lepszego obsługi obciążeń.

Opcje zdalnego sterowania i automatyzacji dla bezpieczniejszych i wygodniejszych działań.

Przyjazny dla użytkownika interfejs z diagnostyką w celu łatwego rozwiązywania problemów.

5. Opcje dostosowywania
Można dostosować do określonych potrzeb warsztatowych\/magazynowych (rozpiętość, wysokość podnoszenia, pojemność).

Wybór operacji kontrolowanej przez ręczne, elektryczny lub kontrolowany radiowo.

Opcjonalne funkcje, takie jak technologia anty-sway lub inteligentne monitorowanie.

6. Opłacalny na dłuższą metę
Niższe koszty naprawy w porównaniu do dźwigów używanych.

Wyższa wartość odsprzedaży, jeśli jest właściwie utrzymana.

Ochrona gwarancji od producentów (w przeciwieństwie do używanych dźwigów).

7. Zgodność z najnowszymi przepisami
Spełnia aktualne standardy branżowe, unikając problemów prawnych lub zgodności.

Certyfikowane testy obciążenia zapewnia niezawodność.

8. Cisza i gładsza operacja
Zmniejszone zanieczyszczenie hałasu z powodu nowoczesnych systemów przekładni.

Minimalne wibracje, zapewniając bezpieczniejszą obsługę materiałów.

Typowe zastosowania
Zakłady produkcyjne
Operacje linii montażowej

Ładowanie\/rozładunek maszyny

Pozycjonowanie komponentów na obszarach produkcyjnych

Transfer materiałów między stacji roboczy

Magazynowanie i logistyka
Ładowanie\/rozładowywanie ciężarówek

Poruszające palety i ciężkie pakiety

Operacje zarządzania zapasami

Organizacja magazynowania

Place budowy
Obsługa materiałów w obszarach prefabrykacyjnych

Instalacja sprzętu

Poruszające się materiały budowlane (stalowe belki, formy betonu)

Sklepy konserwacyjne
Obsługa silnika i ciężkich komponentów

Operacje naprawy sprzętu

Zadania konserwacyjne obiektu

1. Projektowanie i inżynieria
Analiza wymagań klienta: Określ pojemność obciążenia, rozpiętość, wysokość podnoszenia, cykl pracy i środowisko operacyjne.

Projekt konstrukcyjny:

Projektowanie wiązki głównej (typu pudełka lub i-beam) w oparciu o obciążenie i rozpiętość.

Koniec projektu karetki dla stabilności i ruchu.

Projekt elektryczny i mechaniczny:

Wybór wciągnika (wciągnik łańcucha elektrycznego lub wciągnik linowy).

Specyfikacje silnika, skrzyni biegów i hamulca.

System sterowania (kontrola wiszącego lub pilot radiowy).

Zgodność z bezpieczeństwem: Zapewnij zgodność ze standardami ISO, FEM, DIN lub ASME.

2. Zamówień materiałowy
Stalowe wiązki: wysokiej jakości stal Q235B\/Q345B dla wiązek głównych i końcowych.

Komponenty elektryczne: silniki, hamulce, przełączniki graniczne i panele sterujące.

Części mechaniczne: koła, koła zębate, łożyska i liny druciane\/łańcuchy.

3. Proces wytwarzania
A. Wytwarzanie wiązki głównej
Krojenie: stalowe płytki są wycinane za pomocą cięcia plazmy\/lasera CNC.

Spawalniczy:

Spawanie wiązki głównej (automatyczne zanurzone spawanie łukowe dla siły).

Żebra wzmacniające przyspawane dla dodatkowej sztywności.

Strzały wybuchy i malarstwo:

Obróbka powierzchni w celu usunięcia rdzy.

Podkład i lakier (farba antykorozyjna).

B. Warstwa końcowa Wytwarzanie
Zespół ramy: spawana stalowa rama z kółkami do ruchu.

Instalacja kół: wyposażona w łożyska i mechanizmy napędowe.

C. Zespół podnośnika i wózka
Wciągnik elektryczny zamontowany na wózku do ruchu poziomego.

Zainstalowane hamulce, silniki i skrzynie biegów.

D. Integracja układu elektrycznego
Okablowanie silników, przełączniki ograniczające i panel sterowania.

Konfiguracja systemu wiszącego lub zdalnego sterowania.

4. Kontrola jakości i testowanie
Kontrola wymiarowa: sprawdź prostość i wyrównanie wiązki.

Kontrola spawania: testy ultradźwiękowe lub rentgenowskie dla spoin krytycznych.

Testowanie obciążenia:

Test bez obciążenia: Sprawdź płynny ruch dźwigu i wciągnika.

Test obciążenia statycznego: 125% obciążenia znamionowego przez 10 minut.

Test obciążenia dynamicznego: 110% obciążenia znamionowego z kontrolami operacyjnymi.

Test bezpieczeństwa elektrycznego: odporność na izolację, funkcja zatrzymania awaryjnego.

5. Opakowanie i dostawa
Demontaż (w razie potrzeby): dla łatwego transportu.

Opakowanie ochronne: obróbka przeciw rychli i drewniana skrzynia.

Dokumentacja: podane instrukcje, raporty z testów i certyfikaty.

6. Instalacja i uruchomienie (opcjonalnie)
Montaż na miejscu (w razie potrzeby).

Ostateczne kontrole operacyjne i przekazanie klientowi.

Widok warsztatów:

Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowano zainstalować, a szybkość automatyzacji całej linii produktu osiągnęła 85%.
