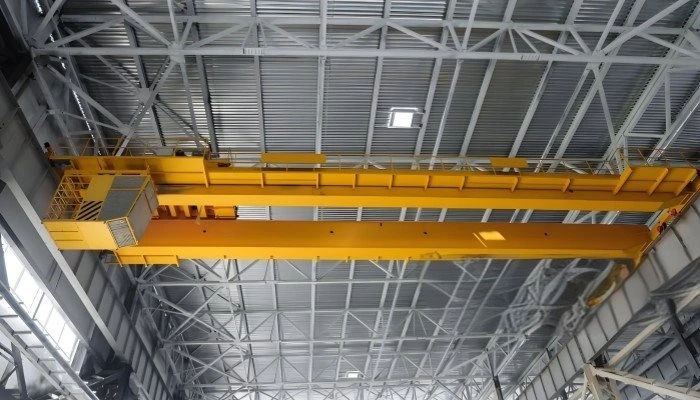

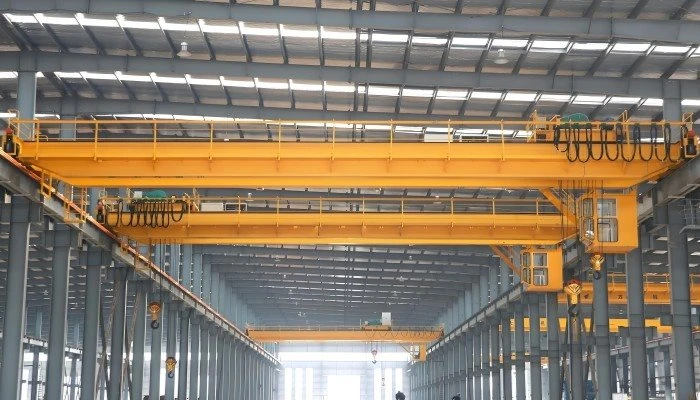

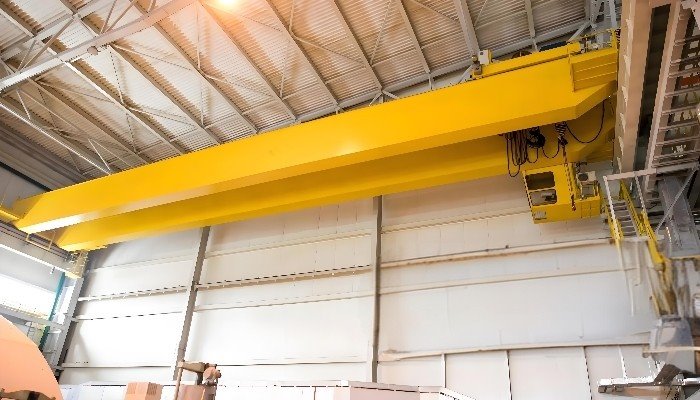

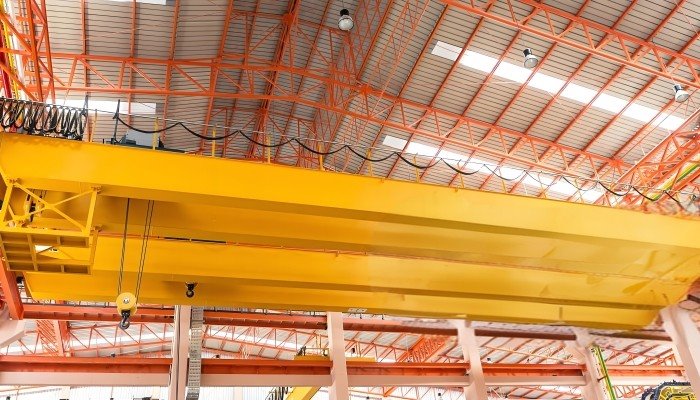

Zmiana częstotliwości i regulacja prędkości dźwigu



Dźwig zmieniający częstotliwość i regulujący prędkość to nowoczesne rozwiązanie podnoszące, które integruje technologię konwersji częstotliwości, aby umożliwić precyzyjną kontrolę nad prędkością podnoszenia i jazdy. Ten zaawansowany typ żurawia został zaprojektowany z myślą o zwiększonej elastyczności, wydajności i bezpieczeństwie, płynnie dostosowując się do różnych zastosowań przemysłowych, które wymagają zmiennej obsługi ładunku i regulacji prędkości.

Żuraw wykorzystuje napędy o zmiennej częstotliwości (VFD) do modulowania prędkości silnika, umożliwiając płynne przyspieszanie i zwalnianie. Technologia ta minimalizuje naprężenia mechaniczne elementów żurawia i zapewnia operatorom większą kontrolę. Dostosowując prędkość podnoszenia, podnoszenia i jazdy, żuraw ten spełnia różnorodne wymagania operacyjne i skraca czas cykli. Ta funkcja jest szczególnie korzystna w przypadku zadań wymagających precyzyjnego pozycjonowania, ponieważ pozwala na stopniowe, kontrolowane podejście.

Zmiana częstotliwości i regulacja prędkości Sterowanie częstotliwością żurawia zmniejsza ryzyko kołysania się ładunku, zwiększając bezpieczeństwo podczas obsługi ładunku. Umożliwia także zatrzymanie awaryjne przy minimalnych wahaniach obciążenia, dzięki czemu idealnie nadaje się do środowisk, w których bezpieczeństwo pracowników jest priorytetem. Zastosowanie sterowania częstotliwością znacznie zmniejsza zużycie energii, co prowadzi do niższych kosztów operacyjnych. Dodatkowo zmniejsza zużycie elementów mechanicznych, wydłużając żywotność żurawia. Dzięki płynnej, ciągłej zmianie prędkości, zmniejszają się wstrząsy mechaniczne i zużycie. Wydłuża to żywotność elementów żurawia, minimalizuje potrzeby konserwacyjne i optymalizuje koszty operacyjne w miarę upływu czasu.

4) Suwnica zmieniająca częstotliwość i regulująca prędkość, wyposażona w zaawansowaną technologię regulacji częstotliwości i prędkości, jest idealnym rozwiązaniem dla branż pragnących poprawić wydajność obsługi, oszczędność energii i bezpieczeństwo operacyjne.

Podstawowe komponenty: łożysko, skrzynia biegów, silnik, pompa

Miejsce pochodzenia: Henan, Chiny

Gwarancja: 1 rok

Waga (kg): 2000 kg

Kontrola wychodząca wideo:Dostarczona

Raport z testów maszyn: Dostarczony

Projekt: podwójna belka

Skuteczność: wysoka wydajność

Prędkość robocza: Praca z dużą prędkością

Stabilność: funkcja zapobiegająca kołysaniu

Kolor: opcjonalny

Źródło zasilania: 110 V/220 V/230 V/380 V/440 V, dostosowane

Rozpiętość: 7,5-31,5 m





1. Belka główna

1) Belka główna suwnicy o zmiennej częstotliwości i regulowanej prędkości jest kluczowym elementem konstrukcyjnym i funkcjonalnym ramy dźwigu, zaprojektowanym w celu podtrzymywania i rozkładania ładunków podczas operacji podnoszenia. Ten typ żurawia zazwyczaj zawiera mechanizmy regulujące prędkość podnoszenia i częstotliwość pracy, umożliwiając płynniejszą i bardziej precyzyjną kontrolę nad ruchami żurawia.

Kluczowe cechy belki głównej w żurawiach z regulacją częstotliwości i prędkości są zbudowane z materiałów o wysokiej wytrzymałości, takich jak stal konstrukcyjna lub wzmocnione kompozyty. Została zaprojektowana tak, aby wytrzymywać obciążenia dynamiczne, wibracje i moment obrotowy wynikający z podnoszenia ładunku i zmian częstotliwości. Mieści elementy napędzane silnikiem które umożliwiają regulację częstotliwości, umożliwiając zmienną kontrolę prędkości. Obsługuje koła pasowe, wózki i inne systemy nośne, których stabilność i precyzja zależą od regulowanej prędkości.

3) Belka główna jest wyposażona w napędy o zmiennej częstotliwości (VFD) sterujące prędkością silnika, umożliwiając operatorom dostosowanie prędkości żurawia do określonych wymagań w zakresie podnoszenia. Ta regulacja ma kluczowe znaczenie dla ograniczenia kołysania, poprawy bezpieczeństwa i ulepszenia pozycjonowania ładunku dokładność, zwłaszcza przy ciężkich lub delikatnych ładunkach. Możliwość kontrolowania prędkości i częstotliwości minimalizuje wpływ na elementy konstrukcyjne, wydłużając żywotność żurawia. Obniżenie częstotliwości i prędkości podczas delikatnych operacji zmniejsza naprężenia na belce głównej i innych częściach żurawia, co pomaga w utrzymaniu integralność konstrukcji w czasie. Dzięki zastosowaniu sterowania częstotliwością w celu dopasowania prędkości roboczej żurawia do jego obciążenia, żurawie te oszczędzają energię, co skutkuje oszczędnościami kosztów i pracą przyjazną dla środowiska.



System podnoszenia

1) Silnik: Silnik układu podnoszenia w dźwigu z możliwością zmiany częstotliwości i regulacji prędkości to zazwyczaj system napędu o zmiennej częstotliwości (VFD). Taka konfiguracja umożliwia precyzyjną kontrolę prędkości i momentu obrotowego silnika dźwigu, co poprawia wydajność, bezpieczeństwo i elastyczność podczas podnoszenia i przenoszenia ciężkich ładunków.

2) Reduktor: Reduktor (przekładnia) w tego typu żurawiu działa jak mechanizm kontroli prędkości, przekształcając moc obrotową silnika na odpowiedni moment obrotowy i prędkość do podnoszenia i opuszczania ładunków. Po zintegrowaniu z systemem żurawia z napędem o zmiennej częstotliwości (VFD) reduktor współpracuje z silnikiem i układami sterowania, zapewniając precyzyjny, płynny ruch i większą wydajność w obsłudze ładunków.

Bęben: System podnoszenia bębna z możliwością zmiany częstotliwości i regulacji prędkości dla dźwigu ogólnie odnosi się do zaawansowanego mechanizmu zaprojektowanego w celu zwiększenia kontroli podnoszenia i wydajności. Napęd o zmiennej częstotliwości (VFD) lub falownik steruje prędkością elektrobębna poprzez regulację częstotliwości dostarczanej energii elektrycznej. Dzięki temu żuraw może podnosić i opuszczać ładunki ze zmienną prędkością, zapewniając płynne uruchamianie i zatrzymywanie, zmniejszając naprężenia mechaniczne żurawia oraz zwiększenie efektywności energetycznej.

Lina stalowa: Lina stalowa w systemie podnoszenia dźwigu o zmiennej częstotliwości i regulacji prędkości jest istotnym elementem, który przenosi ładunek i zapewnia płynną pracę żurawia. W takim żurawiu lina stalowa poddawana jest różnym obciążeniom i prędkościom, ponieważ przetwornica częstotliwości moduluje prędkość silnika, co może prowadzić do różnych profili naprężeń na linie. Kluczowe aspekty obejmują: Liny stalowe stosowane w tych żurawiach są często wykonane ze stali o wysokiej wytrzymałości lub innych materiałów stopowych, zaprojektowanych tak, aby wytrzymywały duże obciążenia i były odporne na zużycie. Konstrukcja liny (splotka, liczba drutów, typ rdzenia) została dobrana tak, aby zrównoważyć elastyczność i wytrzymałość.

Koło pasowe: Koło pasowe w systemie podnoszenia dźwigu o zmiennej częstotliwości i regulacji prędkości jest kluczowym elementem zaprojektowanym w celu wydajnego i precyzyjnego zarządzania ładunkami. W takich żurawiach mechanizm podnoszący zawiera silnik z napędem o zmiennej częstotliwości (VFD), który reguluje prędkość i częstotliwość podnoszenia, dzięki czemu operacje są płynniejsze i energooszczędne.

6) Urządzenie podnoszące: Urządzenie podnoszące systemu dźwigowego o zmiennej prędkości i sterowanej częstotliwością jest istotną częścią nowoczesnych dźwigów wykorzystywanych do precyzyjnych i wydajnych operacji podnoszenia. System jest zwykle zaprojektowany do przenoszenia dużych obciążeń, umożliwiając jednocześnie kontrolę nad prędkością i położeniem żurawia.

3.Koniecprzewóz

1) Wózek końcowy dźwigu z możliwością zmiany częstotliwości i regulowania prędkości jest niezbędnym elementem precyzyjnego sterowania i wydajnej pracy suwnic i suwnic. Wózek końcowy to część dźwigu poruszająca się po torze suwnicy lub ścieżka. Składa się z kół, silnika i elementów ramy nośnej. Zasadniczo pozwala mostowi suwnicowemu poruszać się tam i z powrotem po szynach.

2) Ten typ wózka czołowego wyposażony jest w przetwornicę częstotliwości, która umożliwia zmienną regulację prędkości obrotowej silników. Dostosowując częstotliwość silnika, operator może płynnie i precyzyjnie zwiększać lub zmniejszać prędkość ruchu żurawia. Zmiana częstotliwości umożliwia płynne przyspieszanie i zwalnianie, zmniejszając ryzyko szarpnięć lub nagłych uruchomień i zatrzymań, które mogą prowadzić do kołysania się ładunku lub powodować zużycie elementów żurawia. Przetwornica częstotliwości może również zwiększyć efektywność energetyczną, obsługując silnik przy optymalnych prędkościach w zależności od obciążenia , redukując niepotrzebne zużycie energii.

3) Podsumowując, wózek końcowy ze zmienną częstotliwością i możliwością regulacji prędkości zapewnia płynniejszą, bezpieczniejszą i bardziej wydajną pracę żurawia. Optymalizuje zużycie energii, minimalizuje wahania ładunku, zmniejsza zużycie mechaniczne i przyczynia się do ogólnej produktywności i bezpieczeństwa.





4.Mechanizm jazdy dźwigu

1) Zasada działania

Mechanizm jezdny żurawia sterowanego częstotliwością i regulującego prędkość działa w oparciu o technologię napędu o zmiennej częstotliwości (VFD). Takie podejście pozwala na precyzyjną kontrolę ruchu żurawia i regulację prędkości poprzez regulację częstotliwości i napięcia dostarczanego do silników jezdnych żurawia. Zmieniając częstotliwość, przetwornica częstotliwości może regulować prędkość silnika prądu przemiennego, który napędza mechanizm jezdny żurawia. Niższe częstotliwości zmniejszają prędkość silnika, a wyższe częstotliwości ją zwiększają. Regulacja prędkości odbywa się poprzez regulowaną częstotliwość i napięcie wyjściowe z VFD. Sterowanie to umożliwia płynne przyspieszanie i zwalnianie oraz stabilną prędkość jazdy.

2) Funkcje mechanizmu napędowego dźwigu

Sterowanie prędkością: Główną cechą mechanizmu operacyjnego z regulacją częstotliwości jest możliwość kontrolowania prędkości silnika za pomocą napędów o zmiennej częstotliwości (VFD). Umożliwia to płynne przyspieszanie i zwalnianie, zapewniając lepszą kontrolę ładunku i zmniejszając naprężenia mechaniczne w systemie dźwigu.

Obsługa ładunku: Dostosowując prędkość silnika, operator może regulować szybkość i szybkość podnoszenia i opuszczania ładunku przez żuraw. Jest to szczególnie przydatne podczas przenoszenia delikatnych lub ciężkich ładunków, ponieważ minimalizuje ryzyko wahań ładunku i poprawia stabilność.

Efektywność energetyczna: Zastosowanie przetwornicy częstotliwości pozwala na zmienną kontrolę prędkości, co sprawia, że ​​żuraw jest bardziej energooszczędny, zużywając energię proporcjonalnie do obciążenia i prędkości roboczej.

Płynny start/stop: system umożliwia łagodny start i zatrzymanie mechanizmu podnoszącego żurawia, zmniejszając zużycie części mechanicznych i zapobiegając nagłym szarpnięciom, które mogłyby być niebezpieczne lub szkodliwe.

Funkcje bezpieczeństwa: Sterowanie częstotliwością zapewnia płynność i przewidywalność ruchów żurawia, co zwiększa bezpieczeństwo. Umożliwia także zaprogramowanie określonych limitów prędkości i udźwigu, co dodatkowo zwiększa bezpieczeństwo operacyjne.

5.Mechanizm jezdny wózka

1) Skład strukturalny

Rama wózka: Rama wózka jest zwykle wykonana ze stali o wysokiej wytrzymałości, zaprojektowanej tak, aby wytrzymać duże obciążenia. Utrzymuje wszystkie ruchome elementy i zapewnia sztywność i stabilność.

Prowadnice lub szyny: Rama wózka porusza się po szynach lub suwnicy, często montowanej do konstrukcji napowietrznej dźwigu. Szyny te są precyzyjnie ustawione, aby zapewnić płynny ruch.

Silniki AC/DC: Stosowane są silniki ze zmienną regulacją prędkości (zwykle poprzez przemiennik częstotliwości lub VFD). Częstotliwość silnika można regulować w celu regulacji prędkości wózka. Częściej stosowane są silniki prądu przemiennego, ale do określonych zastosowań można również zastosować silniki prądu stałego.

Napęd o zmiennej częstotliwości (VFD): Jest to kluczowy element regulacji prędkości. Zmieniając częstotliwość dostarczaną do silnika, VFD płynnie reguluje prędkość silnika, umożliwiając precyzyjną kontrolę nad ruchem wózka.

Reduktory/Przekładnie: Przekładnie służą do zmniejszania prędkości silnika i przenoszenia momentu obrotowego na koła lub bębny napędzające wózek. Przełożenia skrzyni biegów dobierane są w oparciu o wymagania dotyczące obciążenia i prędkości.

Koła: Wózek wyposażony jest w koła poruszające się po szynach podwieszanych. Koła te są zamontowane na osiach i są zaprojektowane tak, aby wytrzymać zarówno obciążenie, jak i siły dynamiczne podczas jazdy.

Ciężarówki: Zestaw kołowy (zwany także ciężarówką) to zespół kół, łożysk i podpór, które umożliwiają wózkowi poruszanie się po torze.

2) Funkcja mechanizmu napędowego wózka

Precyzyjna kontrola prędkości: Podstawową funkcją mechanizmu napędowego wózka jest umożliwienie precyzyjnej kontroli prędkości, z jaką wózek porusza się po torze jezdnym dźwigu. Dzięki napędowi o zmiennej częstotliwości (VFD) prędkość wózka można regulować w sposób ciągły i płynny, w zależności od wymaganego obciążenia lub warunków operacyjnych. VFD reguluje częstotliwość i napięcie dostarczane do silnika, skutecznie zmieniając jego prędkość.

Regulacja prędkości: Żuraw działa przy zmiennym obciążeniu i ważna jest możliwość regulacji prędkości w zależności od masy lub charakteru przewożonego ładunku. Dzięki systemowi VFD prędkość wózka można łatwo dostosować do tych warunków, zapewniając płynną pracę.

Efektywność energetyczna: Używając VFD do sterowania silnikiem wózka, można zoptymalizować zużycie energii. Silnik zużywa tylko tyle energii, ile jest potrzebne do osiągnięcia wymaganej prędkości, redukując straty mocy podczas pracy z mniejszą prędkością. Prowadzi to do lepszej efektywności energetycznej, szczególnie w procesach z częstym uruchamianiem, zatrzymywaniem i zmianami prędkości.

Płynny start i zatrzymanie: System oparty na napędzie VFD umożliwia płynny rozruch i zatrzymanie wózka, minimalizując naprężenia mechaniczne elementów żurawia. Zapobiega to szarpnięciom i nagłym siłom, które mogłyby uszkodzić dźwig lub ładunek, zapewniając płynniejszą i bezpieczniejszą pracę.

Kontrola obciążenia: Mechanizm zapewnia lepszą kontrolę nad ładunkiem, szczególnie podczas jego podnoszenia lub opuszczania. Dostosowując prędkość wózka w czasie rzeczywistym, operator może skuteczniej zarządzać ruchem ładunku, zapewniając precyzję podczas kluczowych zadań podnoszenia i pozycjonowania.

Bezpieczeństwo: VFD pomaga zwiększyć bezpieczeństwo żurawia, zapobiegając nagłym ruchom lub nadmiernej prędkości, które mogłyby stanowić zagrożenie dla żurawia, operatora lub ładunku. Kontrolując prędkość w czasie rzeczywistym, system zmniejsza prawdopodobieństwo wypadków lub uszkodzeń.

Większa precyzja i pozycjonowanie: Gdy żuraw musi ustawić ładunek z dużą dokładnością, możliwości kontroli prędkości mechanizmu operacyjnego wózka pomagają ustawić go z większą precyzją. System umożliwia operatorowi zwolnienie lub dostosowanie prędkości w określonych momentach pracy, zapewniając dokładne umieszczenie ładunku bez przekroczenia prędkości lub spowodowania poślizgu.

Sterowanie zdalne i automatyczne: W nowoczesnych systemach mechanizm napędowy wózka można połączyć z systemami automatyki lub zdalnego sterowania, umożliwiając w pełni zautomatyzowaną obsługę lub obsługę na odległość.

6.Koło dźwigu

1) Funkcja kół: Koło dźwigu w kontekście dźwigu o zmieniającej się częstotliwości i regulowanej prędkości zazwyczaj odnosi się do elementu układu mechanicznego dźwigu, który bierze udział w ruchu i sterowaniu ładunkiem dźwigu. W takich żurawiach można regulować częstotliwość pracy i prędkość żurawia, aby zoptymalizować wydajność, zwiększyć bezpieczeństwo i zapewnić bardziej precyzyjną kontrolę. Koło dźwigu w takich systemach jest zazwyczaj częścią mechanizmu, który przesuwa dźwig po torze lub steruje ruchem wciągnika. W przypadku żurawi z regulowaną prędkością koła muszą być w stanie wytrzymać różne obciążenia operacyjne i prędkości bez utraty wydajności .

2) W nowoczesnych żurawiach, szczególnie tych z napędami o zmiennej prędkości, ruch koła żurawia (np. podnoszenie, jazda) jest kontrolowany przez napęd o zmiennej częstotliwości (VFD). Przetwornica częstotliwości reguluje częstotliwość zasilania silnika dźwigu, regulując w ten sposób prędkość kół dźwigu i obciążenie. Przetwornica częstotliwości pozwala na płynne przyspieszanie i zwalnianie żurawia, zapobiegając naprężeniom mechanicznym i poprawiając efektywność energetyczną.

3) Żurawie wyposażone w systemy regulacji prędkości mogą dostosowywać swoje działanie w zależności od ładunku, lokalizacji lub zadania. Osiąga się to poprzez modyfikację napięcia i częstotliwości dostarczanej do silnika, co bezpośrednio wpływa na prędkość obrotową koła dźwigu. Kontrola prędkości zapewnia bezpieczną pracę żurawia, szczególnie podczas przenoszenia ciężkich ładunków lub pracy w delikatnym środowisku.

7. Hak dźwigowy

1) Hak dźwigu o zmiennej częstotliwości i prędkości regulacyjnej oznacza system dźwigu zaprojektowany z zaawansowanymi mechanizmami sterującymi do podnoszenia i opuszczania ładunków przy różnych prędkościach, często przy użyciu przetwornic częstotliwości lub napędów o zmiennej częstotliwości (VFD).

2) Napęd o zmiennej częstotliwości (VFD): Przetwornice częstotliwości są stosowane w dźwigach do kontrolowania prędkości silników poprzez regulację częstotliwości dostarczanej do nich energii elektrycznej. Dzięki temu hak dźwigu może poruszać się z różnymi prędkościami, poprawiając precyzję i zmniejszając naprężenia mechaniczne systemu. Zmiana częstotliwości pozwala hakowi dźwigu dostosować prędkość podnoszenia w zależności od ciężaru ładunku, wymagań dotyczących ruchu ładunku lub poleceń operatora. prędkość haka dźwigu jest regulowana poprzez mechanizm miękkiego startu i zatrzymania, który zapewnia stopniowe zwiększanie lub zmniejszanie prędkości, a nie gwałtowny ruch. Zmniejsza to ryzyko szarpnięcia lub uszkodzenia ładunku lub elementów żurawia.

Silnik

Silnik dźwigu, który może zmieniać częstotliwość i regulować prędkość, zwykle wykorzystuje system napędu o zmiennej częstotliwości (VFD). Układ ten pozwala na precyzyjną kontrolę prędkości obrotowej i momentu obrotowego silnika poprzez regulację częstotliwości zasilania silnika.

2) Zasada działania silnika: Przetwornica częstotliwości zmienia częstotliwość zasilania silnika, zmieniając jego prędkość. Niższe częstotliwości spowalniają silnik, natomiast wyższe częstotliwości go przyspieszają. Ma to kluczowe znaczenie w przypadku żurawi, gdzie wymagane jest płynne i kontrolowane podnoszenie i opuszczanie.

3) Zalety silnika: Zapewnia płynną i precyzyjną kontrolę nad pracą dźwigu, redukując szarpnięcia i wibracje. Przetwornice częstotliwości mogą zmniejszyć zużycie energii, dostosowując prędkość silnika do zapotrzebowania. Kontrolując przyspieszanie i zwalnianie, przetwornica częstotliwości zmniejsza naprężenia mechaniczne, wydłużając żywotność silnika zarówno silnik, jak i dźwig. Miękkie uruchamianie i zatrzymywanie wraz z regulacją prędkości pomagają ograniczyć liczbę wypadków, szczególnie w środowiskach o ograniczonej przestrzeni.

.

Dźwiękowy i świetlny system alarmowy oraz wyłącznik krańcowy

1) System alarmowy dźwiękowy i świetlny

Dźwiękowy i świetlny system alarmowy dla dźwigu ze zmieniającą się częstotliwością i regulowaną prędkością jest zwykle używany do zapewniania alertów i ostrzeżeń dotyczących bezpieczeństwa podczas pracy dźwigu. Systemy te odgrywają kluczową rolę w ostrzeganiu operatorów i pobliskiego personelu o różnych warunkach, takich jak zmiana trybów pracy, dostosowanie prędkości lub potencjalne zagrożenia. Ostrzeżenie o niebezpieczeństwie: Gdy dźwig ma rozpocząć lub zakończyć pracę, system wyśle ​​sygnały dźwiękowe i świetlne, aby ostrzec otaczający personel.

Alarm dźwiękowy służy jako ostrzeżenie dźwiękowe ostrzegające personel, gdy żuraw pracuje z różnymi prędkościami lub gdy wchodzi w określone fazy, takie jak podnoszenie, opuszczanie lub przemieszczanie ładunków.

Częstotliwość dźwięku można zmieniać, aby wskazać różne stany. Częstotliwość dźwięku alarmu może się zmieniać w zależności od takich czynników, jak prędkość żurawia lub stan obciążenia. Na przykład można zastosować wyższą częstotliwość, gdy dźwig pracuje z większą prędkością, a niższą częstotliwość przy mniejszych prędkościach. Dzięki temu pracownicy mogą rozpoznać tryb pracy żurawia na podstawie samego dźwięku. Wzór dźwięku może dostosować się do prędkości roboczej żurawia. Jeśli dźwig przyspiesza lub zwalnia, intensywność lub wysokość dźwięku może się zmienić.

2) Wyłącznik krańcowy

Alarm świetlny zapewnia wizualne ostrzeżenie uzupełniające dźwięk, dzięki czemu personel znajdujący się w pobliżu może zobaczyć alarm, nawet jeśli nie słyszy go wyraźnie. Może być używany w połączeniu z alarmem dźwiękowym lub niezależnie, w zależności od otoczenia (np. hałaśliwe obszary przemysłowe). Alarm świetlny może zmieniać kolory i migać z różnymi prędkościami, aby wskazać różne warunki. Szybkość, z jaką miga światło może być dostosowywane w oparciu o prędkość żurawia lub specyficzne warunki operacyjne.

10. Urządzenia zabezpieczające

Zabezpieczenie przed przeciążeniem: zapobiega podniesieniu przez dźwig ładunku większego niż jego obciążenie znamionowe. Czujnik przeciążenia lub czujnik tensometryczny mierzy podnoszony ciężar i może wywołać automatyczne wyłączenie, jeśli ładunek przekroczy wstępnie zdefiniowany próg. W niektórych systemach regulacja częstotliwości lub redukcja prędkości następuje, gdy obciążenie jest zbyt duże.

Urządzenia ograniczające prędkość: Zapewniają, że żuraw działa w bezpiecznych granicach prędkości. Za pomocą VFD lub kontrolera prędkości, prędkość dźwigu można regulować tak, aby pozostawała w określonych granicach dla różnych operacji (podnoszenie, opuszczanie, przesuwanie itp.). Jeśli prędkość przekroczy bezpieczne granice, system może automatycznie zmniejszyć lub zatrzymać ruch.

System monitorowania częstotliwości: Monitoruje i kontroluje częstotliwość silnika, aby zapewnić bezpieczną pracę. Systemy VFD kontrolują prędkość, dostosowując częstotliwość mocy dostarczanej do silnika. Zintegrowany system monitorowania może zapewnić, że częstotliwość silnika nie przekroczy bezpiecznych granic roboczych.

Zatrzymanie awaryjne (E-Stop): Zapewnia szybki sposób zatrzymania żurawia w sytuacji awaryjnej. Przycisk zatrzymania awaryjnego jest umieszczony w różnych dostępnych miejscach żurawia. Po naciśnięciu natychmiast odcina zasilanie żurawia, wstrzymując cały ruch. Ma to kluczowe znaczenie dla uniknięcia wypadków w nieprzewidzianych warunkach.

Wyłączniki krańcowe: zapobiegają nadmiernemu przemieszczaniu się elementów żurawia. Wyłączniki krańcowe instaluje się na końcach torów jazdy żurawia (np. wciągnika, wózka, mostu). Przełączniki te zatrzymają ruch żurawia poza określone granice, aby uniknąć uszkodzenia konstrukcji lub awarii układu napędowego.

Układ hamulcowy: Zapewnia bezpieczne i szybkie zatrzymanie żurawia w razie potrzeby. Układy hamulcowe obejmują hamulce dynamiczne, regeneracyjne lub mechaniczne, które włączają się, gdy należy zmniejszyć prędkość lub gdy zostanie aktywowane zatrzymanie awaryjne. W żurawiach z regulacją częstotliwości układ napędowy może również zastosować hamowanie regeneracyjne, aby pomóc w spowolnieniu żurawia.

Blokady układu sterowania: Zapewniają, że żuraw działa tylko w bezpiecznych warunkach. Blokady uniemożliwiają określone ruchy żurawia, jeśli nie są spełnione warunki bezpieczeństwa. Na przykład dźwig może się nie poruszać, jeśli hak nie jest prawidłowo obciążony lub jeśli zostanie wykryta usterka w systemach zasilania lub sterowania.

Monitorowanie temperatury: zapobiega przegrzaniu elementów żurawia. Czujniki mierzą temperaturę krytycznych podzespołów, takich jak silnik lub przetwornica częstotliwości. Jeśli temperatura przekroczy bezpieczny próg, dźwig może automatycznie zmniejszyć prędkość lub wyłączyć się, aby zapobiec uszkodzeniom.

Ochrona prądowa i napięciowa: Chroni przed awariami elektrycznymi. Systemy monitorujące sprawdzają napięcie i prąd dostarczany do dźwigu. Jeśli wystąpi odchylenie poza bezpiecznym zakresem (np. skoki lub spadki napięcia), system albo się wyłączy, albo dostosuje częstotliwość i prędkość, aby chronić układ elektryczny przed uszkodzeniem.

Wskaźnik prędkości wiatru

Cel: Zapewnia bezpieczną pracę żurawia w środowisku zewnętrznym.

Jak to działa: W żurawiach zewnętrznych wskaźnik prędkości wiatru monitoruje warunki środowiskowe. Jeśli prędkość wiatru przekroczy próg, żuraw może zostać automatycznie wyłączony lub ograniczony do ruchu, aby zapobiec wypadkom spowodowanym kołysaniem ładunku wywołanym wiatrem.

System monitorowania ruchu dźwigu: Zapewnia monitorowanie ruchów dźwigu w czasie rzeczywistym. System monitorujący położenie i prędkość różnych elementów dźwigu. System ten może ostrzec operatora w przypadku jakichkolwiek nieprawidłowości w działaniu, takich jak nadmierna prędkość lub nieprawidłowa trasa.

System kontroli kołysania ładunku: Zmniejsza wpływ kołysania ładunku na stabilność żurawia. System wykorzystuje czujniki i napęd VFD do regulacji ruchów żurawia, redukując kołysanie spowodowane ładunkiem. Jest to szczególnie przydatne w przypadku dużych lub zawieszonych ładunków.

System antykolizyjny: zapobiega kolizjom żurawi z obiektami lub innymi żurawiami. Czujniki antykolizyjne, takie jak czujniki radarowe, ultradźwiękowe lub laserowe, służą do wykrywania przeszkód na drodze żurawia. W przypadku wykrycia przeszkody dźwig zatrzyma się lub zmieni kierunek, aby uniknąć kolizji.

11.Tryb sterowania

Napęd o zmiennej częstotliwości (VFD): Przetwornica częstotliwości reguluje częstotliwość prądu elektrycznego dostarczanego do silnika. Przetwornica częstotliwości przekształca przychodzącą moc prądu przemiennego na prąd stały, a następnie odwraca ją z powrotem na prąd przemienny o zmiennej częstotliwości. Prędkość silnika dźwigu zwiększa się lub zmniejsza w zależności od ustawionej częstotliwości.

Tryby sterowania: W tym trybie prędkość żurawia jest ustawiana na podstawie częstotliwości wejściowej, bez sprzężenia zwrotnego. Jest to prostsze, ale mniej precyzyjne. Sterowanie w pętli zamkniętej wykorzystuje czujniki do monitorowania wydajności żurawia (np. masy ładunku, prędkości) i automatycznie dostosowuje częstotliwość, aby utrzymać żądaną prędkość lub moment obrotowy.

Sterowanie prędkością w dźwigach: Prędkość silnika podnoszącego można kontrolować za pomocą falownika VFD, który dostosowuje prędkość w zależności od warunków obciążenia. Podobnie jak w przypadku podnoszenia, prędkość jazdy dźwigu (np. ruch po szynach) można kontrolować poprzez zmianę częstotliwości dostarczanej do silnika jezdnego. W przypadku poziomego ruchu dźwigu, kontrola częstotliwości zapewnia płynny i wydajny ruch, redukując nagłe szarpnięcia i poprawę bezpieczeństwa.

Zaawansowane funkcje kontroli prędkości dźwigu: Ustawienia narastania i zwalniania pozwalają na stopniowe zwiększanie lub zmniejszanie prędkości, zapobiegając nagłym uruchomieniom i zatrzymaniom, które mogą uszkodzić dźwig lub ładunek. Niektóre systemy pozwalają na precyzyjną kontrolę momentu obrotowego, zapewniając optymalne działanie żurawia w różnych warunkach obciążenia bez przeciążania silnika. W niektórych zaawansowanych systemach, gdy żuraw opuszcza się z ładunkiem, nadmiar energii można zwrócić z powrotem do źródła zasilania, poprawiając efektywność energetyczną.

Sterowanie prędkością za pomocą sterownika PLC (programowalnego sterownika logicznego): Żurawie są często zintegrowane z systemem PLC, który współdziała z napędem VFD, aby zapewnić bardziej wyrafinowane strategie sterowania, takie jak wykrywanie obciążenia, wykrywanie usterek i niestandardowe profile prędkości dla różnych operacji. Sterownik PLC może dynamicznie dostosowywać się prędkość żurawia w zależności od danych w czasie rzeczywistym, takich jak waga lub pozycja.

Funkcje bezpieczeństwa: System może zapobiegać nadmiernej prędkości lub momentowi obrotowemu, które mogłyby prowadzić do uszkodzenia żurawia lub ładunku. System oparty na napędzie VFD można szybko zatrzymać, aby zatrzymać dźwig w przypadku wystąpienia sytuacji awaryjnej.







12.Szkic

























Główny techniczny







Większa precyzja i kontrola: Zmieniając częstotliwość i regulując prędkość, operacje dźwigu mogą być bardziej precyzyjne, szczególnie w przypadku zadań takich jak podnoszenie delikatnych lub ciężkich ładunków. Operator może dostosować prędkość żurawia do konkretnych wymagań, zmniejszając ryzyko kołysania lub przesuwania się ładunku. Stosowanie napędów o zmiennej częstotliwości (VFD) pozwala na płynniejsze przyspieszanie i zwalnianie, zmniejszając naprężenia mechaniczne i zużycie podzespołów, takich jak silniki, przekładnie i hamulce.

Efektywność energetyczna: Regulacja prędkości żurawia w zależności od obciążenia i zadania pomaga w zużyciu mniejszej ilości energii. Na przykład praca dźwigu z niższą prędkością podczas przenoszenia lżejszych ładunków zmniejsza zużycie energii w porównaniu do ciągłej pracy z pełną prędkością. Niektóre zaawansowane systemy mogą regenerować energię z powrotem do sieci podczas zwalniania lub opuszczania ładunku, zmniejszając całkowite zużycie energii elektrycznej.

Mniejsze zużycie: Gdy żuraw pracuje ze zmienną prędkością, zmniejsza nagłe szarpnięcia lub wstrząsy występujące podczas uruchamiania i zatrzymywania. Pomaga to wydłużyć żywotność mechanicznych elementów żurawia, takich jak silniki, napędy i kable. Płynniejsza praca i mniejsze naprężenia mechaniczne prowadzą do mniejszych potrzeb konserwacyjnych i niższych kosztów napraw długoterminowych.

Większe bezpieczeństwo: Stopniowa regulacja prędkości zmniejsza ryzyko nagłych szarpnięć, które mogłyby zdestabilizować ładunek, zmniejszając ryzyko wypadków. Operatorzy mogą łatwiej obsługiwać dźwig z regulowaną prędkością, co może zmniejszyć zmęczenie operatora i poprawić bezpieczeństwo.

Zwiększona produktywność: Regulacja prędkości pozwala na szybszą obsługę cięższych ładunków, gdy jest to potrzebne, zwiększając ogólną produktywność żurawia. Możliwość regulacji prędkości zapewnia większą elastyczność w przypadku różnych zadań podnoszenia, poprawiając wydajność operacyjną.

Korzyści dla środowiska: Żurawie pracujące z regulowanymi prędkościami zwykle generują mniej hałasu, szczególnie w środowiskach miejskich lub wrażliwych na hałas, przyczyniając się do bardziej przyjaznej dla środowiska pracy. Oszczędności energii wynikające ze zmniejszonego zużycia energii, a także zdolność do jej regeneracji przyczyniają się do do obniżenia całkowitego śladu węglowego żurawia.

Lepsza obsługa ładunku: Regulacja prędkości może pomóc w dokładniejszym pozycjonowaniu ładunku, szczególnie podczas pracy w ograniczonych przestrzeniach lub przy wymaganiach dotyczących precyzyjnego rozmieszczenia. Dostosowując prędkość i monitorując masę ładunku w czasie rzeczywistym, ryzyko przekroczenia udźwigu żurawia jest mniejsze, co poprawia bezpieczeństwo i zapobiega uszkodzeniom sprzętu.





Konstrukcja:Budowanie wieżowców: Dźwigi są powszechnie używane na placach budowy do podnoszenia ciężkich materiałów, takich jak belki stalowe, bloki betonowe i prefabrykowane części do budowy budynków i mostów. Dźwigi pomagają w rozbiórce, podnosząc duże kawałki gruzu lub wraku z zabudowania.

Żegluga i porty: Załadunek/rozładunek kontenerów: Dźwigi służą do załadunku i rozładunku kontenerów ze statków, co ma kluczowe znaczenie w handlu międzynarodowym. Dźwigi przewożą także w portach towary masowe, takie jak węgiel czy zboże.

Produkcja: Dźwigi są używane w fabrykach do transportu ciężkich komponentów lub części wzdłuż linii montażowych. Dźwigi pomagają w pozycjonowaniu i instalowaniu ciężkich maszyn w fabrykach i magazynach.

Górnictwo: W kopalniach dźwigi pomagają transportować wydobyte minerały lub przemieszczać sprzęt górniczy. Dźwigi są często używane do przenoszenia sprzętu wiertniczego i materiałów na platformach wiertniczych.

Przemysł naftowy i gazowy: Dźwigi służą do podnoszenia i przenoszenia dużego sprzętu i materiałów eksploatacyjnych na platformach wiertniczych lub platformach wiertniczych. Dźwigi pomagają w pozycjonowaniu dużych odcinków rurociągu podczas instalacji.

Elektrownie: Dźwigi są niezbędne do instalowania ciężkich turbin i urządzeń w elektrowniach, w tym elektrowniach jądrowych i wodnych. Dźwigi służą do regularnej konserwacji wyposażenia elektrowni.

Transport: Dźwigi służą do transportu ciężkich i ponadgabarytowych ładunków, takich jak pojazdy, maszyny lub sprzęt ponadgabarytowy. Dźwigi pomagają w podnoszeniu i zmianie położenia ciężkich elementów w operacjach kolejowych, szczególnie w przypadku napraw lub budowy.

Przemysł lotniczy: W przemyśle lotniczym dźwigi służą do montażu i przenoszenia dużych części samolotów. W zakładach produkcyjnych żurawie przesuwają masywne części, takie jak skrzydła i sekcje kadłuba.

Służby ratunkowe: Dźwigi można wykorzystywać w sytuacjach ratowniczych do podnoszenia ofiar lub gruzu z obszarów dotkniętych klęską, takich jak zawalone budynki. Czasami wykorzystuje się dźwigi do usuwania wraków lub pomagania zespołom straży pożarnej w trudno dostępnych obszarach.





Faza projektowania: W oparciu o wymagania klienta zdefiniuj udźwig żurawia, zakres prędkości roboczej i wymaganą funkcjonalność (np. regulacja prędkości, płynne uruchamianie/zatrzymywanie). Wybierz komponenty elektryczne i mechaniczne potrzebne do żurawia.

Projekt konstrukcyjny: Elementy konstrukcyjne dźwigu, takie jak dźwigar, rama wciągnika i wózek, zostały zaprojektowane i wykonane tak, aby wytrzymywały obciążenie i naprężenia eksploatacyjne. Aby zapewnić trwałość i bezpieczeństwo, powszechnie stosuje się stal o wysokiej wytrzymałości. Rama, wózek, wciągnik , a inne części są ze sobą spawane lub skręcane.

Projekt układu napędowego i sterowania: Wybierz typ silnika, zazwyczaj silnik prądu przemiennego, który jest odpowiedni do pracy ze zmienną prędkością. Przemiennik częstotliwości jest zintegrowany z systemem w celu regulacji prędkości silnika poprzez zmianę częstotliwości dostarczanej do niego mocy. Umożliwia to płynne przyspieszanie i zwalnianie, oszczędność energii i precyzyjną kontrolę prędkości. Wdrażaj elektryczny system sterowania, często oparty na PLC (Programowalny sterownik logiczny).

Okablowanie i instalacja elektryczna: Komponenty elektryczne (silniki, falowniki, czujniki, panele sterowania itp.) są podłączone zgodnie ze schematami okablowania. Panel sterowania jest zbudowany tak, aby pomieścić sterownik PLC, falownik VFD i niezbędne systemy zabezpieczające. Czujniki położenia i prędkości są zintegrowane w celu monitorowania pracy żurawia, zapewniając dokładną kontrolę prędkości i zapobiegając przeciążeniom.

Montaż systemu dźwigowego: Zamontuj silniki (zwykle silniki indukcyjne prądu przemiennego lub silniki synchroniczne) do ramy dźwigu. Silniki te są podłączone do systemów wciągników i wózków. System dźwigu jest podłączony do lokalnej sieci elektrycznej lub dedykowanego źródła zasilania. Zainstaluj systemy zabezpieczające przed przeciążeniem, hamulce awaryjne i blokady bezpieczeństwa, aby zapewnić bezpieczną pracę dźwigu.

Testowanie i kalibracja: Przeprowadź wstępne uruchomienie systemu dźwigu, aby sprawdzić komponenty elektryczne i integralność systemu sterowania. Sprawdź, czy napęd VFD może dokładnie regulować prędkość silnika w całym zakresie wymaganych prędkości roboczych. Przetestuj żuraw przy różnych obciążeniach, aby upewnić się, że dźwig poradzi sobie z nimi bez problemów, takich jak nadmierne obciążenie komponentów lub awaria silnika. Przetestuj systemy bezpieczeństwa, takie jak zabezpieczenie przed przeciążeniem, wyłączniki krańcowe i funkcje zatrzymania awaryjnego, aby upewnić się, że prawidłowo reagują w przypadku awarii.

Regulacja i optymalizacja: Dostosuj ustawienia VFD, aby zapewnić płynne przyspieszanie i zwalnianie przy minimalnych szarpnięciach lub naprężeniach systemu. Upewnij się, że żuraw działa płynnie przy wszystkich prędkościach i pod obciążeniem, dostosowując w razie potrzeby parametry układu sterowania. Dokonaj regulacji, aby zoptymalizować zużycie energii podczas normalnej pracy, korzystając z przetwornic częstotliwości.

Kontrola końcowa: Sprawdź wszystkie złącza spawane, śruby i części ruchome, aby zapewnić prawidłowe ustawienie i bezpieczny montaż. Upewnij się, że całe okablowanie i połączenia są bezpieczne, odpowiednio izolowane i spełniają normy. Sprawdź, czy sterownik PLC i systemy sterowania są w pełni funkcjonalne i prawidłowo reagują na polecenia operatora.

Szkolenie i przekazanie: Zapewnij operatorom dźwigów szkolenie w zakresie skutecznego korzystania z funkcji zmiany częstotliwości i regulacji prędkości. Przeszkol personel konserwacyjny w zakresie obsługi i rozwiązywania problemów z układami elektrycznymi dźwigu, w tym przetwornicą częstotliwości, silnikiem i panelem sterowania. Dostarcz całą niezbędną dokumentację, taką jak schematy elektryczne, instrukcje obsługi i harmonogramy konserwacji.

Widok warsztatu:

Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po zrealizowaniu planu będzie ich ponad 500 (zestawów), a wskaźnik sieciowania sprzętu osiągnie 95%. Oddano do użytku 32 linie spawalnicze, planuje się zainstalowanie 50, a stopień automatyzacji całej linii produktów osiągnął 85%.
