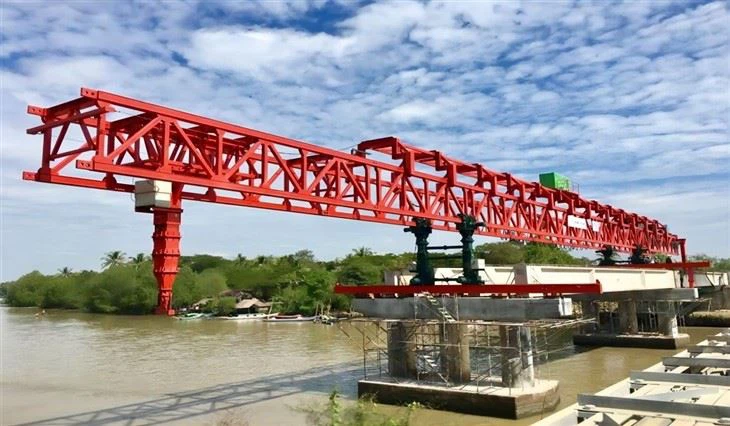

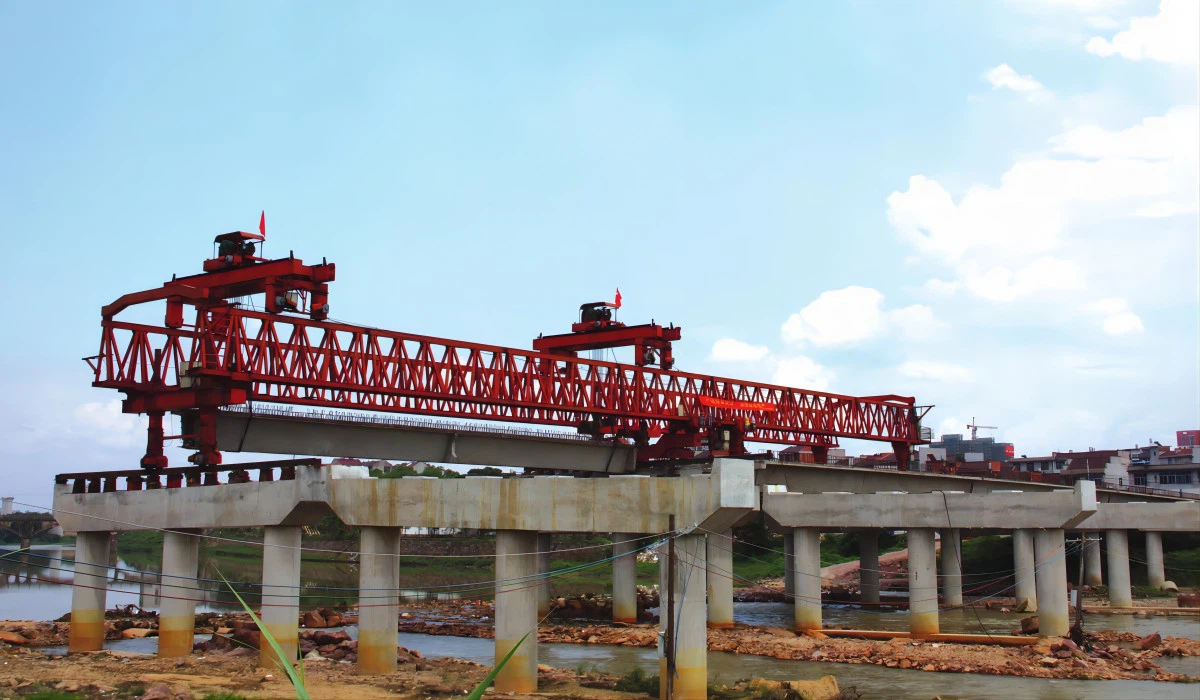

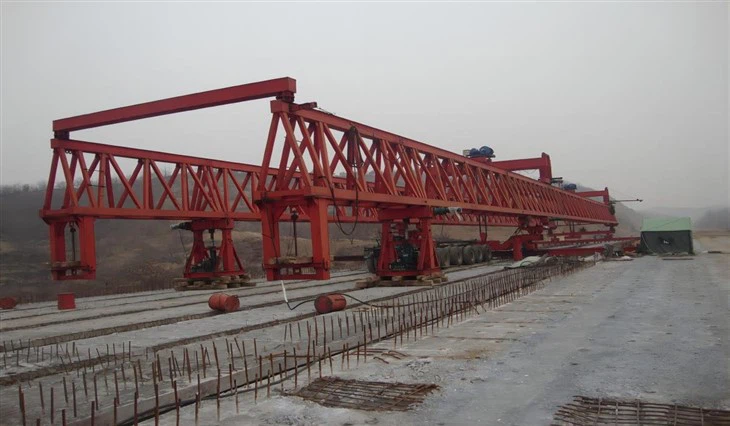

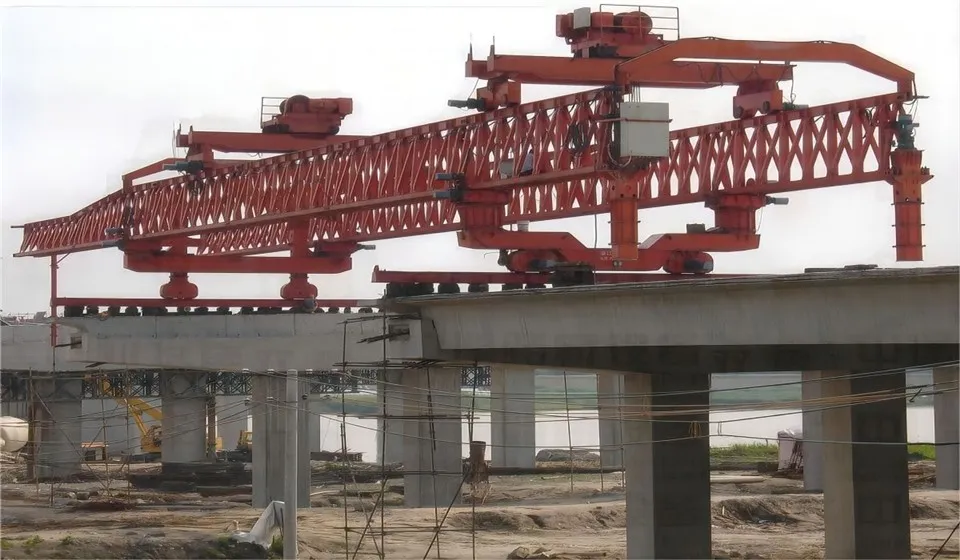

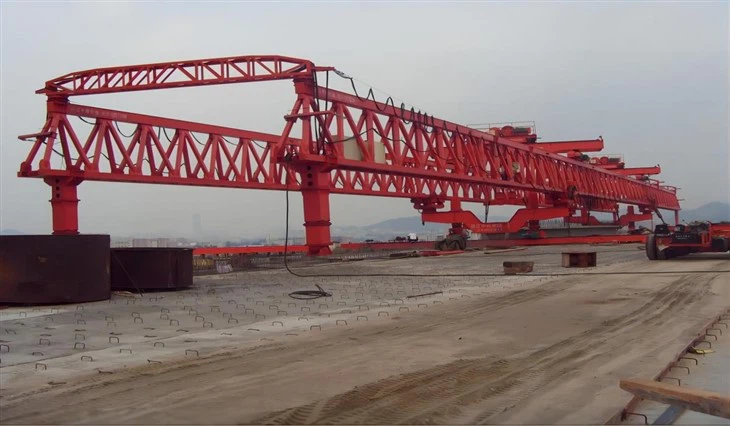

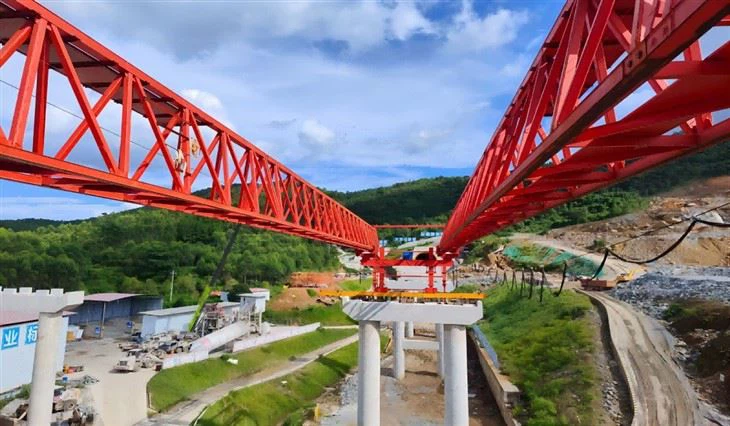

Rozpoczęcie budowy mostu dźwigarowego

Maszyna do budowy mostów dźwigarowych to wyspecjalizowany ciężki sprzęt budowlany zaprojektowany w celu usprawnienia i automatyzacji procesu budowy mostów dźwigarowych. Mosty dźwigarowe to powszechny typ konstrukcji mostowych, w którym wykorzystuje się belki poziome (dźwigary) do przenoszenia obciążenia pomostu mostu oraz wszelkich pojazdów i pieszych przez niego przejeżdżających. Maszyny te zaprojektowano tak, aby obsługiwały montaż i rozmieszczanie tych dźwigarów, dzięki czemu proces budowy mostu jest bardziej wydajny, bezpieczny i precyzyjny.







Kluczowe cechy:



1. Inżynieria precyzyjna: Maszyna do budowy mostów dźwigarowych została zaprojektowana przy użyciu najnowocześniejszej precyzyjnej inżynierii, dzięki czemu każdy element mostu pasuje płynnie i bezpiecznie. Prowadzi to do zwiększonej integralności strukturalnej i trwałości mostów.



2. Szybki montaż: Pożegnaj czasochłonne i pracochłonne metody montażu mostów. Dzięki naszej maszynie dźwigary i elementy mostów można montować szybko i dokładnie, co znacznie skraca czas budowy.



3. Bezpieczeństwo przede wszystkim: Bezpieczeństwo jest naszym najwyższym priorytetem. Maszyna do budowy mostów dźwigarowych minimalizuje potrzebę przebywania pracowników w niebezpiecznych środowiskach na dużych wysokościach, zmniejszając ryzyko wypadków i obrażeń.



4. Konstrukcja modułowa: Nasza maszyna ma konstrukcję modułową, którą można dostosować do różnych typów i rozmiarów mostów. Niezależnie od tego, czy budujesz mosty dla pieszych o małej rozpiętości, czy rozległe wiadukty na autostradach, maszyna do budowy mostów Girder poradzi sobie z tym wszystkim.



5. Zdalna obsługa: Maszyną można sterować zdalnie, co pozwala na precyzyjną kontrolę i regulację bez konieczności fizycznej obecności operatora na miejscu. Zmniejsza to również potrzebę rozbudowanej konfiguracji sprzętu.



6. Zwiększenie wydajności: Usprawniając proces budowy, nasza maszyna pomaga zoptymalizować wykorzystanie zasobów, zmniejszając w ten sposób koszty budowy i wpływ na środowisko.



7. Monitorowanie w czasie rzeczywistym: Wyposażona w zaawansowane czujniki i systemy monitorowania maszyna do budowy mostów dźwigarowych dostarcza w czasie rzeczywistym dane na temat postępu budowy, integralności konstrukcji i innych kluczowych wskaźników.







1. Udźwig: 160 ton (bez ciężaru rozrzutnika)

2. Masa własna maszyny do montażu mostów: 118 ton (maksymalna waga pojedynczego elementu: 7t)

3. Odporność na wiatr

Stan chodzenia bez obciążenia: 8 poziomów

Stan zakotwienia bez obciążenia: 12 stopni

Stan podnoszenia przy pełnym obciążeniu: Poziom 7

4. Prędkość podnoszenia

pełne obciążenie: {{0}}~1,0/min

Bez obciążenia: 0~1,5 m/min

5. Prędkość wyostrzania: 0~0.6 m/min (z wyostrzeniem ładunku)

6. Zakres roboczy: Rmin=7m Rmax=12m

7. Tryb chodzenia całej maszyny: typ chodzenia (cylinder olejowy jest wypychany do góry i podczas chodzenia nie ma obciążenia)

8. Prędkość jazdy całej maszyny: Cały ruch wynosi 15 m, łącznie z demontażem zakotwienia, odwróceniem toru i ustawieniem, cały proces trwa nie dłużej niż 2 godziny.

9. Zdolność całej maszyny do wspinania się bez obciążenia: 3,5 stopnia

10. Wysokość podnoszenia: 65 m poniżej pomostu, 1 m nad mostem

11. Odległość mocowania z przodu i z tyłu: 18m (16m, 19,5m)

12. Odległość pomiędzy lewym i prawym punktem podparcia podczas pracy

na zewnątrz 10,5 m, wewnątrz 5,7 m

Odległość między przednimi i tylnymi punktami podparcia: 16,85 m

13. Kąt odchylenia podnoszenia: kierunek mostu poziomego 1,5 stopnia, kierunek mostu wzdłużnego 3,5 stopnia

14. Wydajność poziomowania rozrzutnika: Z funkcjami poziomowania w pionie i poziomie

15. Moc zainstalowana całej maszyny: 110 kW

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Cechy i zalety produktu: Montaż belek o podwójnej szerokości i w dwóch kierunkach, chodzenie krok po kroku, rozpiętość przeciwwagi, przednie i tylne podpory są wyposażone w układy hydrauliczne, wysięgniki można regulować za pomocą 0. 8-1 metrów, można regulować belkę główną, można wznosić belki o nachyleniu o 45-stopniach itp.









Maszyna do budowy mostów dźwigarowych i jej komponenty stanowią krok naprzód w technologii budowy mostów. Stosując to najnowocześniejsze rozwiązanie, nie tylko ulepszasz swoje projekty budowlane, ale także przyczyniasz się do bezpieczniejszego, wydajniejszego i bardziej zrównoważonego rozwoju infrastruktury.



Ramię umieszczające dźwigar:

• Ramię to, stanowiące serce maszyny do budowy mostów dźwigarowych, jest wyposażone w zaawansowaną technologię robotyczną do podnoszenia, transportu i pozycjonowania ciężkich dźwigarów mostów. Precyzyjna konstrukcja zapewnia dokładne umiejscowienie, przyczyniając się do integralności strukturalnej mostu.



Struktura modułowa:

• Modułowa konstrukcja pozwala na dostosowanie do różnych rozmiarów i konfiguracji mostów. Niezależnie od tego, czy budujesz mosty dla pieszych o małej rozpiętości, czy rozległe wiadukty autostradowe, maszynę do budowy mostów dźwigarowych można skonfigurować tak, aby odpowiadała potrzebom Twojego projektu.



Interfejs zdalnego sterowania:

• Najnowocześniejszy system zdalnego sterowania umożliwia operatorom precyzyjne kontrolowanie ruchów maszyny. Zdalny interfejs zapewnia informacje zwrotne w czasie rzeczywistym, umożliwiając wprowadzanie regulacji w locie w celu uzyskania optymalnego pozycjonowania.



Czujniki i systemy monitorowania:

• W maszynie zintegrowane są zaawansowane czujniki, które dostarczają w czasie rzeczywistym dane dotyczące rozkładu obciążenia, stabilności konstrukcji i dokładności pozycjonowania. Dane te ułatwiają podejmowanie decyzji oraz zapewniają jakość i bezpieczeństwo budowy.



Funkcje bezpieczeństwa:

• Bezpieczeństwo w miejscu pracy jest najważniejsze. Maszyna do budowy mostów dźwigarowych jest wyposażona w mechanizmy bezpieczeństwa, takie jak czujniki wykrywania kolizji, systemy zatrzymywania awaryjnego i zabezpieczenia przed awarią, minimalizujące ryzyko dla pracowników i sprzętu.



Oprogramowanie do automatyzacji:

• Maszyna pracuje w oparciu o najnowocześniejsze oprogramowanie automatyzujące, które umożliwia precyzyjny i skoordynowany ruch komponentów. Oprogramowanie to zapewnia płynną i wydajną pracę, redukując błędy ludzkie i zwiększając dokładność konstrukcji.



Potężny mechanizm podnoszący:

• Mechanizm podnoszący zaprojektowano tak, aby z łatwością udźwignął ciężar ciężkich dźwigarów. Solidna konstrukcja zapewnia stabilność podczas procesu podnoszenia i umieszczania.



Telemetria i raportowanie:

• Maszyna do budowy mostów dźwigarowych obejmuje systemy telemetryczne, które gromadzą i przesyłają dane o postępie budowy, wydajności maszyny i parametrach bezpieczeństwa. Raporty te przyczyniają się do zarządzania projektami i podejmowania decyzji.



Zasilanie pokładowe:

• Własne zasilanie zapewnia niezależną pracę maszyny na placu budowy, redukując potrzebę stosowania dodatkowych zewnętrznych źródeł zasilania.



Kabina sterowania operatora:

• Do pracy na miejscu ergonomiczna kabina sterownicza zapewnia operatorom wygodną przestrzeń roboczą z dobrą widocznością. Kabina została zaprojektowana z myślą o optymalnej kontroli i efektywnym zarządzaniu funkcjami maszyny.





Naszkicować





Uruchomienie maszyny do budowy mostów dźwigarowych oferuje niezliczone korzyści, od zwiększonej wydajności i bezpieczeństwa po oszczędności i korzyści dla środowiska. Wykorzystując tę ​​najnowocześniejszą technologię, nie tylko zwiększasz swoje możliwości budowlane, ale także przyczyniasz się do bezpieczniejszej, wydajniejszej i bardziej zrównoważonej przyszłości rozwoju infrastruktury.



Zwiększona wydajność i szybkość:

• Maszyna do budowy mostów dźwigarowych usprawnia proces budowy, automatyzując różne zadania, które tradycyjnie były pracochłonne. Skutkuje to znacznie krótszym czasem montażu mostów, co pozwala na realizację projektów w krótszym czasie.



Oszczędności:

• Skrócenie czasu pracy i skrócenie czasu budowy przekłada się na znaczne oszczędności kosztów. Dodatkowo precyzyjna konstrukcja maszyny minimalizuje błędy i poprawki, co dodatkowo przyczynia się do efektywności finansowej.



Większe bezpieczeństwo:

• Bezpieczeństwo jest najważniejsze w budownictwie. Minimalizując potrzebę pracy pracowników w niebezpiecznych środowiskach na dużych wysokościach, maszyna do budowy mostów dźwigarowych zwiększa bezpieczeństwo w miejscu pracy i zmniejsza ryzyko wypadków i obrażeń.



Inżynieria precyzyjna:

• Precyzyjna konstrukcja maszyny zapewnia dokładne rozmieszczenie elementów mostu. Prowadzi to do zwiększonej integralności strukturalnej i trwałości budowanych mostów, co skutkuje lepszą jakością infrastruktury.



Możliwość dostosowania do różnych projektów mostów:

• Dzięki modułowej strukturze maszynę można dostosować do różnych rozmiarów i konfiguracji mostów. Ta wszechstronność pozwala na budowę szerokiej gamy projektów mostów, od chodników dla pieszych po skomplikowane wiadukty autostradowe.



Zdalna obsługa i sterowanie:

• Interfejs zdalnego sterowania umożliwia operatorom kontrolowanie ruchów maszyny z bezpiecznej odległości. Zwiększa to nie tylko bezpieczeństwo operatora, ale także zapewnia większą kontrolę nad procesem budowy.



Efektywność wykorzystania zasobów:

• Efektywny proces budowy minimalizuje marnotrawstwo zasobów i wpływ na środowisko. Optymalizując zużycie materiałów i skracając czas budowy, maszyna przyczynia się do bardziej zrównoważonego podejścia do rozwoju infrastruktury.



Prezentacja innowacji:

• Wprowadzenie na rynek tak zaawansowanej maszyny budowlanej podkreśla Twoje zaangażowanie w innowacje. Może przyciągnąć uwagę partnerów z branży, potencjalnych inwestorów i mediów, prezentując Twoją firmę jako lidera w branży.







Zastosowanie maszyny do budowy mostów dźwigarowych obejmuje szerokie spektrum scenariuszy budowlanych, oferując wydajne, bezpieczne i innowacyjne rozwiązania dla różnorodnych projektów rozwoju mostów.



Projekty autostradowe i drogowe:

• Maszyna do budowy mostów dźwigarowych jest dostosowana do budowy wiaduktów autostradowych i mostów drogowych. Modułowa konstrukcja pozwala na dostosowanie do różnych szerokości dróg i wymagań ruchu, zapewniając sprawny i bezpieczny przejazd pojazdów.



Infrastruktura kolejowa:

• Mosty dla linii kolejowych wymagają precyzji i integralności konstrukcyjnej. Precyzyjna konstrukcja maszyny zapewnia dokładne ustawienie i rozmieszczenie komponentów specyficznych dla szyn, umożliwiając szybką budowę mostów kolejowych.



Rozwój miast i obszarów wiejskich:

• Od chodników dla pieszych na obszarach miejskich po mosty łączące społeczności wiejskie, maszyna do budowy mostów dźwigarowych jest wystarczająco wszechstronna, aby sprostać szerokiej gamie projektów budowlanych, zarówno dużych, jak i małych.



Zamienniki awaryjne:

• Na obszarach dotkniętych klęską żywiołową, gdzie mosty ulegają uszkodzeniu lub zniszczeniu, czas odgrywa kluczową rolę. Możliwości szybkiego montażu maszyny mogą odegrać kluczową rolę w szybkiej wymianie infrastruktury krytycznej, ponownym łączeniu społeczności i wspomaganiu działań związanych z usuwaniem skutków awarii.



Zdalne lokalizacje:

• Budowa mostów w odległych lub trudnych terenach może być trudna. Możliwości zdalnej obsługi maszyny do budowy mostów dźwigarowych umożliwiają budowanie mostów w lokalizacjach, które w przeciwnym razie byłyby niedostępne lub niebezpieczne dla pracowników.



Mosty o małej i dużej rozpiętości:

• Niezależnie od tego, czy jest to kładka dla pieszych o małej rozpiętości, czy wiadukt autostradowy o dużej rozpiętości, modułową konstrukcję maszyny można dostosować tak, aby pasowała do różnych rozmiarów i konfiguracji mostów, co czyni ją wszechstronnym rozwiązaniem dla różnorodnych projektów.







Uruchomienie maszyny do budowy mostów dźwigarowych wymaga skrupulatnego planowania, rygorystycznych testów i współpracy w różnych dziedzinach. Przestrzegając kompleksowej procedury produkcyjnej, można mieć pewność, że maszyna spełnia wysokie standardy jakościowe, odpowiada na potrzeby rynku i przyczynia się do rozwoju technologii budowy mostów.



Konceptualizacja i projekt:

● Zdefiniuj cele i specyfikacje maszyny do budowy mostów dźwigarowych.

● Współpracuj z inżynierami, projektantami i ekspertami budowlanymi, aby stworzyć szczegółowy projekt zawierający wszystkie wymagane cechy i funkcjonalności.

Inżynieria i rozwój:

● Przetłumacz projekt na szczegółowe plany inżynieryjne, obejmujące komponenty mechaniczne, elektryczne i oprogramowanie.

● Opracuj i prototypuj poszczególne komponenty, takie jak ramię do umieszczania dźwigarów, rama modułowa, czujniki, oprogramowanie do automatyzacji i funkcje bezpieczeństwa.

Produkcja komponentów:

● Wytwarzaj różne komponenty, korzystając ze specjalistycznych procesów produkcyjnych, takich jak obróbka CNC, spawanie, formowanie i montaż elektroniki.

● Zapewnij ścisłą kontrolę jakości podczas produkcji komponentów, aby spełnić specyfikacje i standardy projektowe.

Montaż:

● Złóż poszczególne komponenty, aby stworzyć kompletną maszynę do budowy mostów dźwigarowych.

● Zintegruj systemy mechaniczne, elektryczne i oprogramowanie, aby zapewnić płynną komunikację i funkcjonalność.

Testowanie i zapewnienie jakości:

● Przeprowadź kompleksowe testy każdego elementu maszyny i zmontowanej maszyny jako całości.

● Sprawdź, czy wszystkie czujniki, mechanizmy sterujące, oprogramowanie automatyki i funkcje bezpieczeństwa działają zgodnie z przeznaczeniem.

● Upewnij się, że maszyna spełnia przepisy bezpieczeństwa i standardy jakości.

Prototypowanie i iteracja:

● Zbuduj wstępne prototypy maszyny i zbierz opinie od inżynierów, operatorów i potencjalnych użytkowników.

● Wykorzystaj tę opinię, aby udoskonalić projekt, ulepszyć funkcjonalność i poprawić komfort użytkowania.

Testy terenowe:

● Wdrażaj maszynę do budowy mostów dźwigarowych na rzeczywistych placach budowy w celu przeprowadzenia testów w terenie.

● Monitoruj jego działanie, zbieraj dane i identyfikuj potencjalne problemy, którymi należy się zająć.

Korekty i optymalizacja:

● W oparciu o wyniki testów terenowych dokonaj niezbędnych regulacji i ulepszeń w konstrukcji i działaniu maszyny.

Zoptymalizuj jego wydajność, dokładność i funkcje bezpieczeństwa.

Dokumentacja i szkolenia:

● Przygotuj kompleksowe instrukcje obsługi, instrukcje obsługi i instrukcje konserwacji.

● Zapewnij szkolenie operatorom i personelowi konserwacyjnemu w zakresie obsługi, konserwacji i rozwiązywania problemów z maszyną.

Obsługa klienta i opinie:

● Zapewnij stałą obsługę klienta, w tym pomoc techniczną i usługi konserwacyjne.

● Zbieraj opinie od użytkowników, aby jeszcze bardziej poprawić wydajność maszyny i stawić czoła wszelkim wyzwaniom.







Firma zainstalowała inteligentną platformę do zarządzania sprzętem oraz zainstalowała 310 zestawów (zestawów) robotów manipulacyjnych i spawalniczych. Po zrealizowaniu planu będzie ich ponad 500 (zestawów), a wskaźnik sieciowania sprzętu sięgnie 95 proc. Oddano do użytku 32 linie spawalnicze, planowana jest instalacja 50, a stopień automatyzacji całej linii produktów osiągnął 85 proc.
