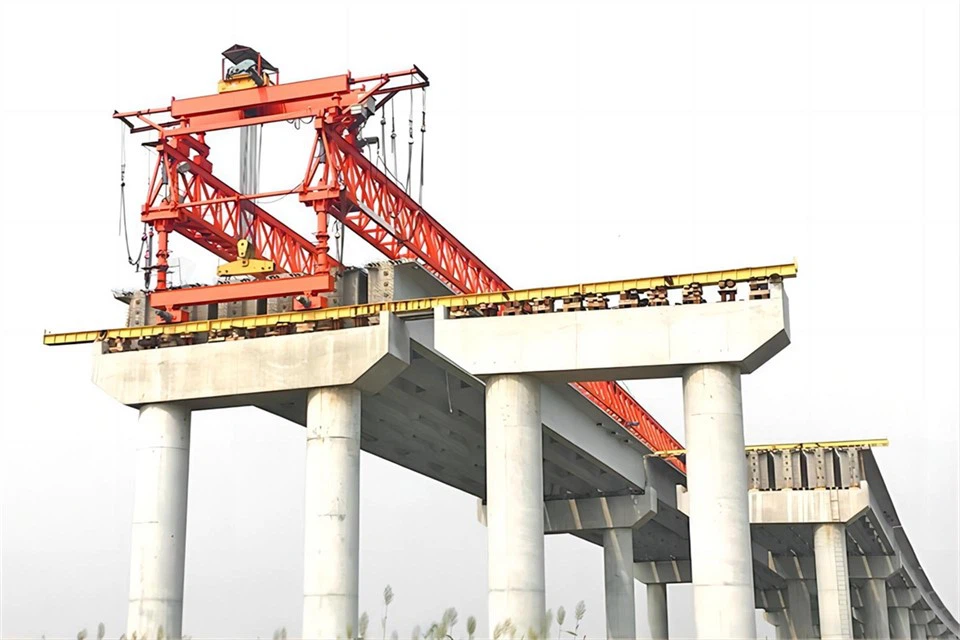

Wyrzutnia belek do wznoszenia mostów

Wyrzutnia belek do wznoszenia mostów (znana również jako wyrzutnia dźwigarów mostowych lub po prostu wyrzutnia belek) to specjalistyczny sprzęt budowlany używany do montażu i układania prefabrykowanych betonowych dźwigarów lub segmentów mostów. Technologia ta jest powszechnie stosowana przy budowie podwyższonych autostrad, wiaduktów i mostów. Zadaniem Beam Launchera jest usprawnienie i przyspieszenie procesu budowy nawierzchni mostu poprzez efektywne umieszczanie prefabrykowanych segmentów w wyznaczonych miejscach.







1. Struktura i projekt:

• Wyrzutnia wiązek to duża, specjalistyczna konstrukcja bramowa zaprojektowana tak, aby obejmowała szczelinę pomiędzy filarami mostu lub przyczółkami.
• Składa się z głównego dźwigara lub konstrukcji kratownicy, wspartej na nogach suwnicy po obu stronach przęsła mostu.
• Wyrzutnia wyposażona jest w ruchomy wózek poruszający się po dźwigarze głównym.

2. Obsługa segmentów prefabrykowanych:

• Wyrzutnia wyposażona jest w mechanizm podnoszący, często w postaci wciągników lub dźwigów, służący do podnoszenia i transportu prefabrykowanych segmentów mostów z placu odlewniczego na plac budowy.

3. Umieszczenie segmentu:

• Wyrzutnia ma możliwość precyzyjnego ułożenia prefabrykatów w wyznaczonych miejscach na podporach mostu.
• Segmenty są zazwyczaj podnoszone, transportowane na miejsce instalacji, a następnie opuszczane na miejsce z dużą dokładnością.

4. Wszechstronność:

• Wyrzutnie belek do wznoszenia mostów są przeznaczone do obsługi różnych konfiguracji mostów, w tym prostych przęseł, odcinków zakrzywionych oraz stopniowych wzniesień i spadków.

Można je dostosować do różnych szerokości mostów i nośności.

5. Funkcje bezpieczeństwa:

• Bezpieczeństwo jest sprawą najwyższej wagi, dlatego wyrzutnie wiązek są wyposażone w różne funkcje bezpieczeństwa, takie jak zabezpieczenie przed przeciążeniem, systemy hamowania awaryjnego i mechanizmy zabezpieczające przed awarią.

6. Wydajność i szybkość:

• Wyrzutnie belek znacznie przyspieszają proces budowy mostu, skracając czas montażu konstrukcji nośnej w porównaniu do metod tradycyjnych.

7. Opłacalność:

• Chociaż początkowa inwestycja w wyrzutnię wiązek może być znacząca, całkowity koszt budowy mostu można obniżyć dzięki szybszemu czasowi budowy i oszczędnościom pracy.

8. Systemy sterowania:

• Zaawansowane systemy sterowania, często skomputeryzowane, są zintegrowane z wyrzutnią wiązki, aby ułatwić precyzyjne pozycjonowanie i kontrolę ruchu.

9. Względy środowiskowe:

• Niektóre modele mogą zawierać funkcje mające na celu minimalizację wpływu na środowisko, takie jak obniżony poziom hałasu i energooszczędne komponenty.

10. Konserwacja i niezawodność:

• Regularna konserwacja jest niezbędna, aby zapewnić niezawodne i bezpieczne działanie wyrzutni wiązek przez cały okres jej użytkowania.







Wyrzutnia belek do wznoszenia mostów to złożona maszyna składająca się z różnych części i komponentów, które współpracują ze sobą w celu skutecznego podnoszenia, transportu i umieszczania prefabrykowanych segmentów mostu podczas budowy. Konkretna konstrukcja może się różnić w zależności od producenta, ale oto kilka typowych części i komponentów, które zwykle można znaleźć w wyrzutni belek do wznoszenia mostów:



• Główny dźwigar lub kratownica: Główny element konstrukcyjny rozciągający się pomiędzy filarami mostu lub przyczółkami. Zapewnia wsparcie dla całego aparatu.
• Nogi bramowe: Są to pionowe konstrukcje wsporcze przymocowane do dźwigara głównego, zapewniające stabilność i rozkładające obciążenie na podłoże.
• Wózek: Wózek to ruchoma platforma poruszająca się wzdłuż głównego dźwigara. Przenosi urządzenia dźwigowe i odpowiada za dokładne rozmieszczenie prefabrykowanych segmentów.
• Mechanizm podnoszący: obejmuje wciągniki, dźwigi i inne urządzenia podnoszące, które podnoszą i transportują prefabrykowane segmenty mostu z placu odlewniczego na plac budowy.
• System wózków: System wózków stanowi część wózka i umożliwia poziomy ruch wzdłuż głównego dźwigara. Jest to niezbędne do dokładnego ustawienia mechanizmu podnoszącego.
• Urządzenia do mocowania segmentów: Zaciski, chwytaki lub inne urządzenia służące do bezpiecznego trzymania i zwalniania prefabrykowanych segmentów mostu podczas procesu podnoszenia i umieszczania.
• Systemy naprowadzania: Systemy, które pomagają w precyzyjnym ustawieniu i pozycjonowaniu wyrzutni, zapewniając dokładne umieszczenie prefabrykowanych segmentów.
• Kabina sterownicza: Kabina lub sterownia, w której operator monitoruje i kontroluje działanie Wyrzutni wiązek. Zawiera niezbędne panele sterujące, wyświetlacze i sprzęt komunikacyjny.
• System zasilania: Wyrzutnia wiązki jest napędzana systemem elektrycznym lub hydraulicznym. Obejmuje to silniki, pompy i inne komponenty napędzające ruch wyrzutni.
• Funkcje bezpieczeństwa: Mechanizmy zabezpieczające przed przeciążeniem, systemy hamowania awaryjnego i inne funkcje bezpieczeństwa zapewniające bezpieczeństwo personelu i sprzętu podczas pracy.
• System sterowania: Skomputeryzowane systemy sterowania, które pozwalają operatorowi zarządzać i koordynować ruchy wyrzutni belek, w tym podnoszenie, transport i umieszczanie prefabrykowanych segmentów.













Zastosowanie wyrzutni belek do wznoszenia mostów oferuje szereg korzyści przy budowie mostów, wiaduktów i podwyższonych autostrad. Zalety te przyczyniają się do zwiększenia wydajności, bezpieczeństwa i opłacalności w całym procesie budowlanym. Oto kilka kluczowych zalet:



• Szybkość i wydajność: Wyrzutnie belek znacznie przyspieszają proces budowy mostu, umożliwiając jednoczesne umieszczanie wielu prefabrykowanych segmentów. Skutkuje to szybszą realizacją projektu w porównaniu z tradycyjnymi metodami budowlanymi.
• Krótszy czas budowy: Możliwość precyzyjnego podnoszenia i układania prefabrykowanych segmentów mostu skraca czas montażu, minimalizując zakłócenia w ruchu drogowym i poprawiając ogólny harmonogram realizacji projektu.
• Zwiększone bezpieczeństwo: Wyrzutnie wiązek zwiększają bezpieczeństwo, minimalizując potrzebę pracy personelu na wysokościach lub w pobliżu miejsc podnoszenia ciężkich przedmiotów. Zautomatyzowane i skomputeryzowane systemy sterowania dodatkowo przyczyniają się do bezpiecznych i kontrolowanych procesów budowlanych.
• Precyzja i dokładność: Wyrzutnie belek wyposażone są w zaawansowane systemy sterowania, które zapewniają precyzyjne pozycjonowanie i wyrównanie segmentów prefabrykatów, co prowadzi do zwiększenia dokładności w budowie konstrukcji nośnej mostu.
• Wszechstronność: Maszyny te można dostosować do różnych konfiguracji mostów, w tym prostych przęseł, krzywizn oraz stopniowych wzniesień lub spadków. Można je dostosować do różnych szerokości mostów i nośności.
• Oszczędności kosztów: Chociaż początkowa inwestycja w wyrzutnię wiązek jest znacząca, całkowity koszt budowy mostu można obniżyć dzięki szybszemu czasowi budowy, niższym wymaganiom pracy i zwiększonej wydajności wykorzystania materiałów.
• Zminimalizowany wpływ na środowisko: Niektóre wyrzutnie wiązek zaprojektowano z funkcjami minimalizującymi wpływ na środowisko, takimi jak obniżony poziom hałasu i energooszczędne komponenty.
• Stała jakość: Kontrolowane środowisko produkcji segmentów prefabrykatów zapewnia stałą jakość, a zastosowanie wyrzutni belek pomaga utrzymać tę jakość podczas procesu montażu.
• Możliwość dostosowania do trudnych miejsc: Wyrzutnie wiązek można stosować w różnych terenach i na wymagających placach budowy, zapewniając elastyczność w ich zastosowaniu.
• Zoptymalizowane wykorzystanie zasobów: Kontrolowany i zautomatyzowany charakter wyrzutni wiązek pomaga zoptymalizować wykorzystanie materiałów budowlanych, zmniejszając ilość odpadów i zwiększając efektywność wykorzystania zasobów.









Wyrzutnie belek do wznoszenia mostów znajdują zastosowanie w różnych projektach budowlanych związanych z montażem konstrukcji nośnych mostów. Te specjalistyczne maszyny szczególnie dobrze nadają się do projektów, w których do budowy przęseł mostu wykorzystywane są prefabrykowane segmenty betonowe.



• Podwyższone autostrady: Wyrzutnie belek są często używane przy budowie podwyższonych autostrad, gdzie wymagany jest montaż prefabrykowanych segmentów w celu utworzenia podwyższonych jezdni.
• Budowa mostu: Podstawowym zastosowaniem jest budowa mostów, gdzie wyrzutnia służy do podnoszenia, transportu i układania prefabrykowanych segmentów mostów w celu utworzenia konstrukcji nośnej mostu.
• Wiadukty: Wiadukty, które są długimi, podwyższonymi konstrukcjami, często składającymi się z szeregu przęseł, korzystają z zastosowania wyrzutni belek w celu efektywnego rozmieszczenia prefabrykowanych segmentów.
• Wiadukty i wiadukty: Wyrzutnie wiązek są wykorzystywane przy budowie wiaduktów i wiaduktów, zwłaszcza na obszarach miejskich, gdzie do poruszania się po skrzyżowaniach lub zatłoczonych obszarach potrzebne są podwyższone jezdnie.
• Wiadukty kolejowe: W budownictwie kolejowym wyrzutnie belek można stosować do montażu wiaduktów i mostów, umożliwiając sprawny i szybki montaż segmentów prefabrykowanych.
• Przesiadki: Budowa skomplikowanych węzłów komunikacyjnych, które wymagają tworzenia podwyższonych konstrukcji, może zyskać na szybkości i precyzji oferowanej przez wyrzutnie wiązek.
• Szybka wymiana mostu: Wyrzutnie belek można wykorzystać w projektach szybkiej wymiany mostów, których celem jest zminimalizowanie przestojów istniejących tras transportowych poprzez szybki montaż prefabrykowanych segmentów.
• Zakrzywione mosty: Wyrzutnie belek można dostosować do różnych konfiguracji mostów, w tym mostów zakrzywionych, dzięki czemu nadają się do projektów o niestandardowej geometrii.
• Mosty o dużej rozpiętości: Do budowy mostów o dużej rozpiętości, gdzie rozpiętości mogą być szczególnie duże, wyrzutnie belek stanowią opłacalną i wydajną metodę montażu.
• Naprawy awaryjne: W przypadkach, gdy most lub wiadukt wymaga awaryjnej naprawy lub wymiany, Wyrzutnie wiązek mogą przyspieszyć ten proces, zmniejszając wpływ na sieci transportowe.
• Projekty infrastruktury miejskiej: W gęsto zaludnionych obszarach miejskich, gdzie ograniczenia przestrzenne i potrzeba minimalnych zakłóceń w ruchu mają kluczowe znaczenie, wyrzutnie wiązek stanowią skuteczne rozwiązanie przy budowie mostów.







Procedura produkcyjna wyrzutni belek do wznoszenia mostów obejmuje kilka etapów, od projektowania i produkcji po montaż i testowanie. Chociaż poszczególne etapy mogą się różnić w zależności od producenta i rodzaju produkowanej wyrzutni, oto ogólny przegląd procedury produkcyjnej:



• Projektowanie i inżynieria: Proces rozpoczyna się od fazy projektowania i inżynierii. Inżynierowie tworzą szczegółowe plany i specyfikacje wyrzutni belek do wznoszenia mostów w oparciu o wymagania projektu, nośność i inne czynniki.
• Wybór materiału: Po ukończeniu projektu wybierane są odpowiednie materiały na podstawie takich czynników, jak wytrzymałość, trwałość i waga. Typowe materiały obejmują stal o wysokiej wytrzymałości na główną konstrukcję i komponenty.
• Produkcja komponentów: Produkcja obejmuje cięcie, kształtowanie i formowanie różnych elementów wyrzutni wiązek zgodnie ze specyfikacjami projektowymi. Obejmuje to dźwigar główny, nogi suwnicy, wózek, mechanizmy podnoszące i inne elementy konstrukcyjne.
• Spawanie i montaż: Komponenty są ze sobą zespawane, tworząc główną konstrukcję Wyrzutni wiązek. Precyzyjne spawanie ma kluczowe znaczenie dla zapewnienia integralności strukturalnej i stabilności wyrzutni.
• Obróbka powierzchniowa: Zmontowana konstrukcja poddawana jest procesom obróbki powierzchniowej, takim jak piaskowanie i malowanie, w celu zabezpieczenia przed korozją i zapewnienia trwałego wykończenia.
• Montaż mechanizmów podnoszących: Mechanizmy podnoszące, do których mogą należeć wciągniki, dźwigi lub inne urządzenia, są zainstalowane na wózku. Mechanizmy te mają kluczowe znaczenie przy podnoszeniu i transporcie prefabrykowanych segmentów mostów.
• Integracja systemów sterowania: Skomputeryzowane systemy sterowania są zintegrowane z wyrzutnią wiązki, aby ułatwić precyzyjne pozycjonowanie, kontrolę ruchu i automatyzację. Obejmuje to instalację czujników, siłowników i panelu sterowania w kabinie operatora.
• Testowanie i kontrola jakości: Zmontowany Beam Launcher przechodzi rygorystyczne testy, aby upewnić się, że wszystkie komponenty działają zgodnie z przeznaczeniem. Obejmuje to testowanie obciążenia, testowanie ruchu i sprawdzanie funkcji bezpieczeństwa. Wdrażane są środki kontroli jakości, aby spełniać standardy i przepisy branżowe.
• Montaż końcowy: Wyrzutnia jest w pełni zmontowana i dodano wszelkie dodatkowe komponenty, takie jak przeciwwagi, elementy sterujące środowiskiem i zabezpieczenia.
• Dokumentacja i zgodność: Przygotowano dokumentację, w tym instrukcje obsługi, wytyczne dotyczące bezpieczeństwa i certyfikaty zgodności. Wyrzutnia wiązek musi spełniać odpowiednie normy bezpieczeństwa i przepisy.
• Transport i montaż: Jeśli Wyrzutnia Belek jest zaprojektowana jako przenośna, jest przygotowana do transportu na plac budowy. Na miejscu wyrzutnia jest instalowana i przygotowywana do pracy.







Firma Henan Mine Crane Co., Ltd wdrożyła inteligentną platformę do zarządzania sprzętem i wdrożyła 310 zestawów robotów do obsługi i spawania. Po realizacji inicjatywy łączna liczba zestawów przekroczy 500, osiągając 95% wskaźnika połączenia sprzętu w sieć. Obecnie działają 32 linie spawalnicze, a w planach jest zainstalowanie kolejnych 50. Ogólny stopień automatyzacji całej linii produktów osiągnął już 85%.
