Szybkie wciągarki elektryczne

Szybkie wciągarki elektryczne to potężne narzędzia zaprojektowane do szybkiego podnoszenia, ciągnięcia lub pozycjonowania ciężkich obciążeń. Są one powszechnie stosowane w branżach takich jak budownictwo, morskie, terenowe, rozrywka (taktowanie) i operacje ratownicze.



Kluczowe cechy szybkich wciągarków elektrycznych:
Duża prędkość linii - zaprojektowana do szybkiego wyszukiwania, często z zmienną kontrolą prędkości.

Silna pojemność ciągnięcia-od lekkiej (1, 000 lbs) do ciężkiej (20, 000+ lbs).

Typ silnika -

Silniki stałego magnesu - szybsze, lżejsze, ale mogą przegrzewać pod dużymi obciążeniami.

Silne silniki ran-bardziej trwałe do ciężkiego użycia, ale nieco wolniejsze.

Cykl pracy - ważny dla ciągłego użytkowania; Wciągarki przemysłowe mają lepsze rozpraszanie ciepła.

Opcje napięcia -

12V\/24 V - wspólne dla pojazdów (ciężarówki, ATV, łodzie).

110 V\/220V\/480 V - do zastosowań przemysłowych i scenicznych.

Układ hamowania-automatyczne hamowanie obciążenia dla bezpieczeństwa.

Zdalne sterowanie - opcje bezprzewodowe lub przewodowe do bezpiecznego działania.





Pojemność: 1-1200 ton

Długość liny: 6-2500 m

Wysokość podnoszenia: dostosowany zgodnie z warunkami witryny klientów

Rachowane napięcie: 220V ~ 690 V, 50-60 HZ, 3ph AC

Klasa ochrony: IP54 IP55

Tryb sterowania dźwigiem: wiszący \/ zdalny sterowanie \/ sterowanie kabiną

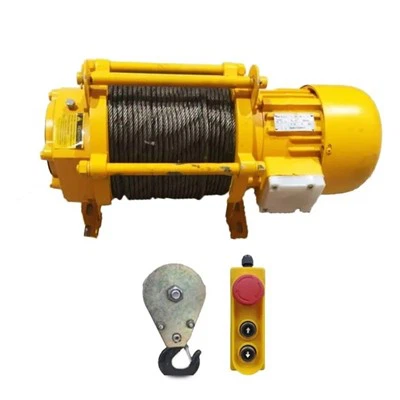

1. Cały zestaw wciągarki

Szybkie wciągarki elektryczne to potężne urządzenia używane do podnoszenia, ciągnięcia lub szybkiego pozycjonowania ciężkich obciążeń. Składają się z kilku kluczowych elementów, które współpracują ze sobą w celu zapewnienia wydajnego i niezawodnego działania. Oto główne elementy szybkiej wciągarki elektrycznej:

1. Silnik elektryczny
Zapewnia moc prowadzenia wciągarki.

Może być AC (prąd naprzemienny) lub DC (prąd stały), w zależności od zastosowania.

Silniki szybkie umożliwiają szybsze prędkości linii.

2. Bęben (lub szpula)
Cylindryczny komponent, w którym ranna jest kabel lub lina.

Wykonane z trwałych materiałów, takich jak stal, aby wytrzymać ciężkie obciążenia.

Zaprojektowany do gładkiego, a nawet uzwojenia, aby zapobiec uszkodzeniu kablowym.

3. Lina przewodowa lub kabel syntetyczny
Linia nośna (stalowa lina druciana lub syntetyczna lina, taka jak Dyneema).

Wybrane na podstawie siły, elastyczności i odporności na ścieranie.

4. Skrzynia biegów (system transmisji)
Zmniejsza prędkość silnika, jednocześnie zwiększając moment obrotowy w celu potężnego ciągnięcia.

Przekładnie spiralne lub planetarne są wspólne dla płynnego i wydajnego działania.

5. Układ hamowania
Zapobiega niechcianym odwijaniu kabla, gdy wciągarka się zatrzyma.

Typy obejmują:

Hamulce mechaniczne (zastosowane sprężyny, bezpieczne dla awarii)

Dynamiczne hamulce (elektromagnetyczne)

Automatyczne hamulce obciążenia

6. System sterowania
Obejmuje zdalne (przewodowe lub bezprzewodowe) dla bezpieczeństwa operatora.

Może zawierać zmienne sterowanie prędkością dla precyzyjnego obsługi.

Niektóre zaawansowane wciągarki mają programowalne kontrolery logiczne (PLC) do automatyzacji.

7. Sprzęgło (mechanizm zaangażowania)
Umożliwia ręczne odłączenie bębna w celu spełnienia wolnego (szybkie uwalnianie kabla).

Może być obsługiwane dźwignie lub elektromagnetycznie.

8. Fairlead (przewodnik po kablu)
Zapewnia płynny ruch kabli na bęben.

Rodzaje:

Roller Fairlead (dla kabli stalowych)

Hawse Fairlead (dla linowych lin)

9. Rama montażowa lub podstawa
Zapewnia wsparcie konstrukcyjne i zabezpiecza wciągarkę do pojazdu, przyczepy lub stałej instalacji.

Często wykonane ze stali ciężkiej.

10. Urządzenia do monitorowania i bezpieczeństwa obciążenia
Załaduj czujniki, aby zapobiec przeciążeniu.

Ogranicz przełączniki, aby zatrzymać wciągarkę przy maksymalnym przedłużeniu\/cofaniu.

Stop awaryjny (E-STOP) w celu natychmiastowego zamknięcia.

11. System chłodzenia (dla wyciągów o wysokiej wydajności)
Zapobiega przegrzaniu podczas długotrwałego użytkowania.

Może obejmować fanów lub płetwy rozpraszania ciepła.

12. Zasilanie i okablowanie
Wymaga stabilnego połączenia elektrycznego (bateria, generator lub zasilanie zasilania).

Ciężkie kable i złącza do obsługi wysokiego prądu.




2. Ogranicz urządzenie bezpieczeństwa przełącznika

Szybkie wciągarki elektryczne często zawierają urządzenia bezpieczeństwa przełączników limitowych, aby zapobiec nadmiernemu podróży, co może spowodować uszkodzenie wciągarki, obciążenia lub otaczającego sprzętu. Oto jak działają i dlaczego są ważne:

1. Co to jest przełącznik limitu wciągarki?
Przełącznik graniczny to urządzenie elektromechaniczne, które automatycznie przecina zasilanie silnika wciągarki, gdy obciążenie osiągnie ustawiony górny lub dolny limit. To zapobiega:

Nadmierne hoistanie (wina zbyt wysoko, ryzykując uszkodzenie kabla lub spadek obciążenia).

Nadmierne obniżanie (nieco zbyt dużej ilości kabla, co prowadzi do naprężenia splątania lub strukturalnego).

2. Rodzaje przełączników limitów w wyciągarkach elektrycznych
Przełączniki limitów obrotowych - wyzwalane przez obroty bębna (powszechne w wciągarkach).

Przełączniki limitu uprawy-aktywowane fizycznie za pomocą ruchu kablowego lub haka.

Czujniki magnetyczne\/zbliżeniowe-bezkontaktowe, przy użyciu czujników efektu Halla do precyzyjnej kontroli.

3. Korzyści bezpieczeństwa
Zapobiega przeciążeniu kabla - zatrzymuje wciągarkę, zanim kabel zostanie w pełni zakołowany lub niespokojny.

Unika niepowodzenia mechanicznej - zmniejsza obciążenie biegów, hamulców i silników.

Zwiększa bezpieczeństwo operatora - minimalizuje ryzyko pękniętych kabli lub niekontrolowanych spadków obciążenia.

4. Instalacja i regulacja
Musi być odpowiednio skalibrowany, aby pasował do maksymalnej\/minimalnej podróży wciągu.

Regularne testy zapewnia niezawodność (ręczne zastąpienie może być potrzebne do konserwacji).

5. Dodatkowe funkcje bezpieczeństwa (uzupełniające się do ograniczeń)
Czujniki obciążenia - wykryj warunki przeciążenia.

Stop awaryjny (E-STOP)-Ręczny przełącznik odcięcia.

Hamulce mechaniczne - angażuj się po wycięciu zasilania.

6. Zgodność i standardy
Wiele wciągarków przemysłowych musi przestrzegać standardów bezpieczeństwa, takich jak:

OSHA (administracja bezpieczeństwa i zdrowia w pracy)

ANSI\/ASME B30.7 (podnośniki bębnowe montowane na bazie)

ISO 4309 (kontrole linii dźwigowych)



3. Urządzenie bezpieczeństwa

Szybkie wciągarki elektryczne to potężne narzędzia używane w różnych branżach, w tym w odzyskiwaniu budowlanym, morskim i terenowym. Aby zapewnić bezpieczne działanie, muszą być wyposażone w odpowiednie urządzenia bezpieczeństwa. Oto kluczowe funkcje bezpieczeństwa i najlepsze praktyki:

1. Ochrona przed przeciążeniem (ograniczenie obciążenia)
Zapobiega działaniu wciągarki przekraczającej jej pojemność.

Automatycznie ogranicza zasilanie lub wyzwala alarm po przeciążeniu.

Niektóre modele wykorzystują mechaniczne sprzęgło lub czujnik elektroniczny.

2. Zatrzymanie awaryjne (E-STOP)
Umożliwia natychmiastowe zamknięcie w przypadku niebezpieczeństwa.

Może być przewodowym zdalnym, bezprzewodowym przyciskiem lub przełącznikiem montowanym panelem.

3. Automatyczny układ hamulcowy
Angażuje się, gdy moc zostanie przecięta, aby zapobiec niekontrolowanemu szpuli.

Niezbędne do bezpiecznego utrzymywania obciążeń.

4. Przełączniki graniczne (górna\/dolna granica podróży)
Zatrzymuje wciągarkę, gdy ładunek osiąga ustawioną pozycję.

Zapobiega nadmiernemu skupowi lub uszkodzeniu kablowym.

5. Ochrona termiczna
Zamyka silnik, jeśli wykryje przegrzanie.

Zapobiega wypaleniu wypalenia z powodu długotrwałego użytkowania.

6. Zdalne sterowanie z blokadą bezpieczeństwa
Bezprzewodowy lub przewodowy pilot do bezpiecznej pracy.

Niektóre piloty mają przełącznik Deadman (wymaga ciągłego ciśnienia).

7. Przewodnik Fairlead & Rope
Zapewnia gładkie szpulę kablową\/linową, aby zapobiec splątaniu.

Roller lub Hawse Fairleads zmniejszają tarcie.

8. Haczyki kablowe\/liny i bezpieczeństwo
Wyposażony w trwały haczyk i zatrzask bezpieczeństwa.

Regularna kontrola syntetycznej liny lub stalowego kabla do zużycia.

9. odporność na pogodę i korozję (ocena IP)
Ważne do użytku morskiego lub na zewnątrz.

Uszczelnione silniki i materiały odporne na korozję.

10. Etykiety ostrzegawcze i ręczne instrukcje bezpieczeństwa
Wyraźne oznaczenia dla granic obciążenia, zagrożeń i właściwego użycia.

4. Szkic









Szybkie wciągarki elektryczne oferują kilka zalet, dzięki czemu są popularne w różnych branżach, takich jak budownictwo, morskie, terenowe i obsługi materiałów. Oto kilka kluczowych korzyści:

1. Duża prędkość i wydajność
Wciągarki elektryczne o szybkich prędkościach linii (mierzone w stopach na minutę) pozwalają na szybkie podnoszenie, ciągnięcie lub odzyskiwanie.

Idealny do zadań wrażliwych na czas, takich jak operacje ratunkowe lub szybkie obciążenie.

2. Potężny wydajność
Wiele szybkich wciągarków elektrycznych zapewnia wysokie pojemności (do kilku ton) przy jednoczesnym utrzymaniu prędkości.

Wyposażony w silne silniki i wydajne systemy przekładni do wytrzymałych zastosowań.

3. Łatwy w obsłudze i kontroli
Wciągarki elektryczne mogą być obsługiwane z prostymi przełącznikami, pilotami, a nawet aplikacjami na smartfony w zaawansowanych modelach.

Gładkie i precyzyjne obciążenie w porównaniu z ręcznymi lub hydraulicznymi wciągarkami.

4. Energetyczne
Zasilane elektrycznością (akumulator lub bezpośrednie źródło zasilania), zmniejszając zależność paliwa w porównaniu z wciągarkami hydraulicznymi lub napędzanymi przez WOM.

Hamowanie regeneracyjne w niektórych modelach pomaga oszczędzać energię.

5. Niska konserwacja
Mniej ruchomych części niż wciągarki hydrauliczne, zmniejszające zużycie.

Zapieczętowane elementy w niektórych modelach chronią przed kurzem, wodą i korozją.

6. Wszechstronność
Nadaje się do różnych aplikacji:

Odzyskiwanie w terenie (ekstrakcja szybkiego pojazdu)

Marine & Boating (pobieranie kotwicy, dokowanie)

Konstrukcja i przemysł (podnoszenie materiałów, takielunek)

Służby ratunkowe (operacje straży pożarnej\/ratowniczej)

7. Funkcje bezpieczeństwa
Automatyczne systemy hamowania zapobiegają niekontrolowanemu szpulowi.

Ochrona przed przeciążeniem i odcięcia termiczne zapobiegają wypaleniu silnika.

Syntetyczne opcje liny zmniejszają ryzyko strzelania w porównaniu do stalowych kabli.

8. Kompaktowy i lekki
Wiele szybkich wciągarków elektrycznych zostało zaprojektowanych tak, aby były widoczne, co czyni je idealnymi do pojazdów (jeep, ciężarówki, ATV) bez dodawania nadmiernej wagi.

9. Cicha operacja
W przeciwieństwie do głośnych wciągarków hydraulicznych lub napędzanych gazem, modele elektryczne działają z minimalnym hałasem, przydatne w środowiskach miejskich lub wrażliwych na hałas.

10. Opłacalny na dłuższą metę
Niższe koszty operacyjne w porównaniu z wciągarkami zależnymi od paliwa.

Zmniejszone przestoje ze względu na niezawodność i łatwość konserwacji.





Szybkie wciągarki elektryczne są szeroko stosowane w różnych branżach ze względu na ich wydajność, niezawodność i możliwość szybkiego obsługi dużych obciążeń. Oto kilka kluczowych aplikacji:

1. Marine & offshore
Obsługa kotwicy: szybkie podniesienie i obniżenie kotwic.

Operacje do cumowania: pomoc w dokowaniu i zabezpieczeniu statków.

Holowanie i ratowanie: odzyskiwanie statków, ładunek lub sprzęt.

2. Konstrukcja i ciężkie podnoszenie
Operacje dźwigu: pomoc w podnoszeniu i pozycjonowaniu ciężkich materiałów.

Ostreadowanie i podnoszenie: ruchomy sprzęt budowlany lub konstrukcje prefabrykowane.

Pompowanie betonowe: Umieszczenie betonu w budynkach wieżowców.

3. Off-road i odzyskiwanie pojazdów
4x4 i Off-Road Recovery: Wyciąganie utkniętych pojazdów z błota, piasku lub szorstkiego terenu.

Holownicze: Szybkie wyciąganie pojazdów niepełnosprawnych na płaskowe.

4. Przemysł i produkcja
Obsługa materiałów: poruszanie ciężkich obciążeń w fabrykach lub magazynach.

Linie montażowe: Ustawienie dużych komponentów podczas produkcji.

5. Rozrywka i instalacja sceniczna
Teatr i koncerty: szybki ruch oświetlenia, sprzętu dźwiękowego i rekwizytów scenicznych.

Produkcja filmu: podnoszenie kamer, zestawów lub sprzętu kaskaderskiego sprawnie i szybko.

6. Operacje awaryjne i ratownicze
Gasza pożarowa: szybkie wdrażanie węży lub sprzętu do podnoszenia.

Poszukiwanie i ratunek: Wyodrębnienie ludzi z niebezpiecznych lokalizacji (np. Klify, zawalone budynki).

7. Rolnictwo i leśnictwo
Logowanie: przeciąganie ciężkich kłód lub sprzętu.

Maszyny rolne: pomoc w podnoszeniu bel siana lub innych ciężkich obciążeń rolniczych.





Produkcja szybkich wciągarków elektrycznych obejmuje kilka kluczowych kroków, od projektowania i wyboru materiałów po montaż i testowanie jakości. Poniżej znajduje się ogólna procedura produkcji produkcji szybkich wciągarków elektrycznych:

1. Projektowanie i inżynieria
Analiza wymagań: Określ pojemność obciążenia, prędkość, zasilacz (napięcie), cykl pracy i warunki środowiskowe.

Modelowanie CAD: Utwórz projekty 3D dla struktury wciągarki, skrzyni biegów, silnika, bębna i układu hamowania.

Symulacja i testowanie: Przeprowadź analizę naprężeń, zarządzanie termicznie i optymalizacja wydajności za pomocą oprogramowania symulacyjnego.

2. Zamówień materiałowy
Komponenty metalowe: stal (dla bębna, rama, przekładni), aluminium (dla lekkich części).

Komponenty elektryczne: silnik (DC\/AC), elektrozawór, przełączniki, okablowanie, panel sterowania.

Inne komponenty: hamulce (mechaniczne\/dynamiczne), łożyska, elementy łączniki, lina druciana\/kabel.

3. Produkcja komponentów
A. Produkcja części mechanicznych
Wykonanie ramy i bębna: cięcie, spawanie i obróbka stalowych.

Produkcja biegów: precyzyjna obróbka biegów (robak, ostroga lub planetarna) dla skrzyni biegów.

Zespół wału i łożyska: wały obróbki i łączenie łożysk o wysokim obciążeniu.

B. Zespół komponentów elektrycznych
Zespół silnika: montaż silnika elektrycznego (z odpowiednimi ocenami obrotów i momentu obrotowego).

System sterowania: przełączniki okablowania, przekaźniki i zdalne sterowanie (jeśli dotyczy).

Układ hamowania: Instalowanie mechanicznych hamulców lub dynamiczne hamowanie w celu kontroli obciążenia.

4. Podpasowanie
Zespół skrzyni biegów: koła zębate, wały i łożyska do obudowy.

Integracja bębna i liny: Zabezpieczenie bębna do wału i uzwojenie liny drucianej\/kabla syntetycznego.

Sprzężenie silnika-podłoku: Podłączanie silnika do skrzyni biegów za pomocą napędu bezpośredniego lub paska\/koła pasowego.

5. Montaż końcowy
Montaż urządzenia silnikowego podgrzewacza na ramie.

Instalowanie układu hamowania i panelu sterowania.

Zabezpieczenie bębna i zapewnienie płynnego obrotu.

Dodanie funkcji bezpieczeństwa (ochrona przed przeciążeniem, przełączniki limitu).

6. Testowanie i kontrola jakości
Test bez obciążenia: Uruchom wciągarkę bez obciążenia, aby sprawdzić funkcję silnika i poziomy szumu.

Test obciążenia: Test w obciążeniu znamionowym (i warunkach przeciążenia), aby zapewnić stabilność i wydajność.

Test hamulca: Sprawdź wydajność hamowania pod obciążeniem.

Kontrola bezpieczeństwa elektrycznego: odporność na izolację, ochronę zwarcia i wydajność termiczna.

Test trwałości: Uruchom wiele cykli w celu oceny długoterminowej niezawodności.

7. Obróbka powierzchniowa i powłoka
Lalowanie\/powłoka proszkowa: wykończenie oporne na korozję do użytku na zewnątrz.

Galwanizacja (jeśli jest to wymagane dla środowisk morskich\/przemysłowych).

8. Opakowanie i wysyłka
Bezpieczne opakowanie, aby zapobiec uszkodzeniom podczas tranzytu.

Dołącz instrukcje obsługi, informacje o gwarancji i wytyczne dotyczące bezpieczeństwa.





Firma zainstalowała inteligentną platformę zarządzania sprzętem i zainstalowała 310 zestawów (zestawów) robotów obsługi i spawania. Po zakończeniu planu będzie ponad 500 zestawów (zestawy), a stopa sieci sprzętu osiągnie 95%. Zastosowano 32 linie spawalnicze, 50 planowane jest zainstalowane, a szybkość automatyzacji całej linii produktu osiągnęła.

Popularne Tagi: Fast Electric Winches, China Fast Electric Winches producenci, dostawcy, fabryka
