Wyłącznik krańcowy przeciążenia wciągnika elektrycznego jest ważnym urządzeniem zabezpieczającym zapewniającym płynny przebieg bezpiecznych prac dźwigowych. Jest szeroko stosowany w wciągnikach linowych typu CD MD suwnic mostowych i suwnic bramowych.

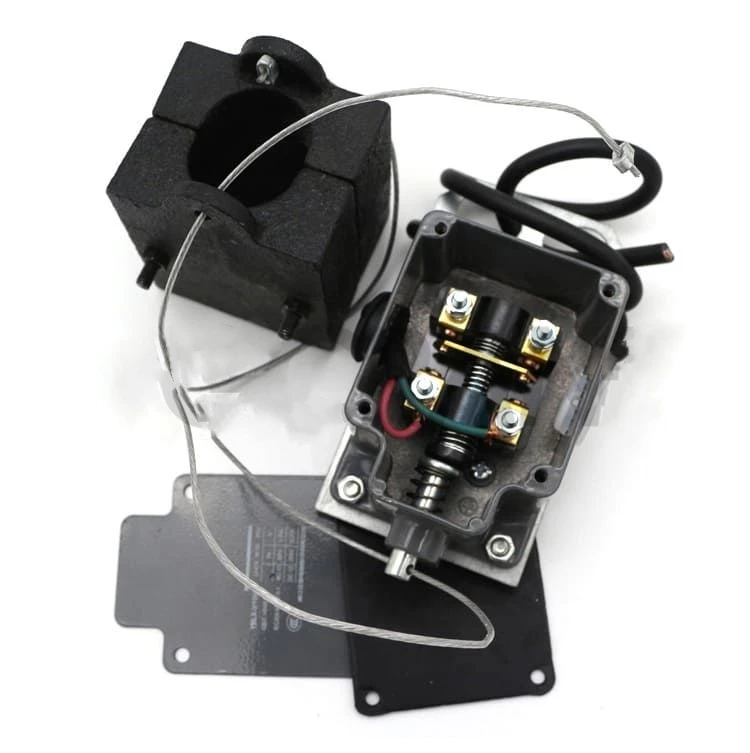

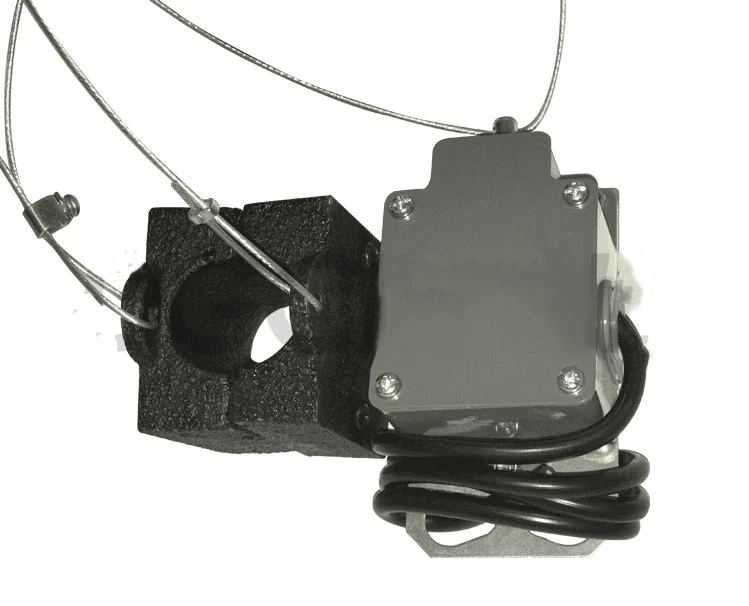

Rzeczywisty obraz wyłącznika krańcowego przeciążenia wciągnika elektrycznego
Zasada działania
Wyłącznik krańcowy przeciążenia działa w oparciu o mechaniczne lub elektroniczne wykrywanie nadmiernej siły lub ciężaru na wciągniku. Gdy ładunek przekracza udźwig znamionowy wciągnika, zostaje uruchomiony wyłącznik krańcowy przeciążenia. Gdy ładunek osiągnie maksymalny dopuszczalny ciężar (który można ustawić podczas instalacji), wyłącznik działa mechanicznie lub elektronicznie. Wykorzystuje dźwignia sprężynowa lub inne elementy mechaniczne wykrywające, kiedy obciążenie wywiera siłę większą niż określona. Po przekroczeniu tego progu dźwignia porusza się i aktywuje przełącznik, który następnie przerywa obwód zasilania. Ta wersja wykorzystuje czujniki elektroniczne, tensometry lub ogniwa obciążnikowe do dokładnego pomiaru obciążenia. Kiedy czujnik elektroniczny wykryje przeciążenie, wysyła sygnał do układu sterowania, aby zatrzymać wciągnik lub podjąć pewne działania naprawcze (takie jak obniżenie ładunku). Po uruchomieniu wyłącznik krańcowy przeciążenia odetnie zasilanie silnika wciągnika, uniemożliwiając dalsze operacje podnoszenia lub opuszczania. Ta funkcja pomaga zapobiegać wypadkom, uszkodzeniom wciągnika i potencjalnym zagrożeniom bezpieczeństwa na skutek przeciążenia. Po usunięciu stanu przeciążenia (usunięcia nadmiernego obciążenia) wyłącznik krańcowy można zresetować ręcznie lub automatycznie, w zależności od konstrukcji systemu sterowania. Ta czynność resetowania przywraca normalną pracę wciągnika, umożliwiając mu pracę w bezpiecznych parametrach.
Metoda instalacji
1. Umieść ciężar wyłącznika na linie stalowej i mocno połącz go za pomocą śrub typu U.
2. Przymocuj korpus przełącznika do wspornika obudowy wciągnika za pomocą śrub.
3. Połącz styki ciężarka z korpusem wyłącznika za pomocą lin i sprawdź, czy styki wyłącznika są elastyczne.
4. Włącz zasilanie w trybie testowym, sprawdź i zdebuguj przełącznik, aby upewnić się, że spełnia on wymagania użytkowania na miejscu.
Uwaga: To urządzenie przełączające pełni funkcję ograniczającą tylko wtedy, gdy hak podnośnika znajduje się w górnym położeniu krańcowym. Gdy hak znajduje się w dolnym położeniu krańcowym, funkcja ograniczająca nie działa.
Wyłącznik krańcowy przeciążenia jest zwykle instalowany w pobliżu haka lub mechanizmu podnoszącego wciągnika elektrycznego. Powinien być umieszczony w taki sposób, aby monitorował siłę podnoszenia lub ciągnięcia przyłożoną do wciągnika. Wyłącznik krańcowy przeciążenia jest podłączony do układu sterującego wciągnika elektrycznego. Łączy się z silnikiem i innymi elementami elektronicznymi w celu monitorowania obciążenia. Przełącznik instaluje się zwykle szeregowo z obwodem zasilania silnika. Oznacza to, że gdy obciążenie przekroczy zadaną wartość, wyłącznik odcina dopływ prądu do silnika, zatrzymując w ten sposób wciągnik.
Podsumowując, wyłącznik krańcowy przeciążenia można zamontować bezpośrednio na haku podnośnika lub za pomocą wspornika. Aby zapewnić dokładne monitorowanie obciążenia, konieczne jest prawidłowe ustawienie i regulacja. Wiąże się to z kalibracją wyłącznika w celu uruchomienia przy żądanej wartości przeciążenia. Postępując zgodnie z tymi wytycznymi, wciągniki elektryczne wyposażone w wyłączniki krańcowe przeciążenia mogą działać bezpiecznie i wydajnie, zapewniając jednocześnie ochronę przed sytuacjami przeciążenia.
